Konstrukcja:

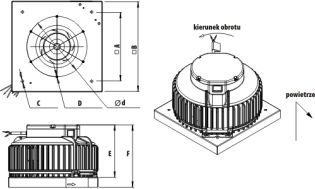

Dachowy wentylator promieniowy z poziomym wylotem powietrza. Konstrukcja wentylatora składa się z obudowy wykonanej z wysokiej jakości tworzywa sztucznego ASA, odpornego na działanie czynników atmosferycznych i promieniowanie UV, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej malowanej proszkowo na kolor szary (RAL 7012). Wentylator posiada poziomy wylot powietrza zabezpieczony siatką o specjalnie profilowanych krawędziach w celu zwiększenia efektywności pracy urządzenia. W celu ułatwienia  czynności serwisowych obudowa wentylatora jest uchylna. Górna pokrywa wentylatora stanowi jednocześnie osłonę dla kostki przyłączeniowej oraz elektroniki sterującej, od której wyprowadzono na zewnątrz przewód zasilający i sterujący. Wentylator wyposażony w zintegrowany wyłącznik serwisowy.

Wirnik:

Wyważany dynamicznie wirnik typu B. Łopatki pochylone do tyłu wykonane z tworzywa sztucznego. Wirnik z łopatkami pochylonymi do tyłu wykazuje wyższą sprawność niż wirniki z łopatkami pochylonymi do przodu o zbliżonych parametrach. Dzięki temu także pobór mocy jest mniejszy.

Maksymalna temperatura pracy:

80°C

Zastosowanie:

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

Napęd i sterowanie:

Synchroniczny silnik elektryczny bezszczotkowy, komutowany elektronicznie EC, ednofazowy (230V, 50Hz) ze zintegrowanym zabezpieczeniem termicznym. Silniki są przystosowane do płynnej regulacji prędkości obrotowej w pełnym zakresie, przy zachowaniu wysokiej sprawności pracy. Sterowanie odbywa się przy pomocy wbudowanego regulatora obrotów, do którego zastosować można opcjonalny potencjometr 10 kOhm lub 0-10V.  W wentylatorach CAPP EC zastosowano bezobsługowe łożyska kulkowe dla długoletniej i bezawaryjnej pracy. Stopień ochrony IP X4, klasa izolacji B.
