Konstrukcja:

Dachowy wentylator promieniowy wyposażony w silnik zlokalizowany poza strumieniem przepływającego powietrza. Konstrukcja wentylatora składa się z obudowy opartej na kształcie ośmiokąta, która redukuje straty ciśnienia przepływającego strumienia powietrza, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej. Obudowa wykonana jest z aluminium odpornego na działanie wody morskiej (AlMg3). Wentylator posiada pionowy wylot powietrza zabezpieczony aluminiową blachą perforowaną. W celu ułatwienia czynności serwisowych obudowa wentylatora jest uchylna. Standardowo każdy wentylator jest wyposażony w zintegrowany wyłącznik serwisowy oraz tackę ociekową ułatwiającą odprowadzanie tłuszczu z wnętrza wentylatora. W komplecie dostarczane są także śruby montażowe.

Wirnik:

Wyważany dynamicznie wirnik typu B. Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej. Kształt łopatek został zaprojektowany tak, aby uniemożliwiać osadzanie się tłuszczu, a co za tym idzie także jego wpływu na parametry pracy wentylatora. Dodatkowo wirnik z łopatkami pochylonymi do tyłu wykazuje wyższą sprawność niż wirniki z łopatkami pochylonymi do przodu o zbliżonych parametrach. Dzięki temu także pobór mocy jest mniejszy.

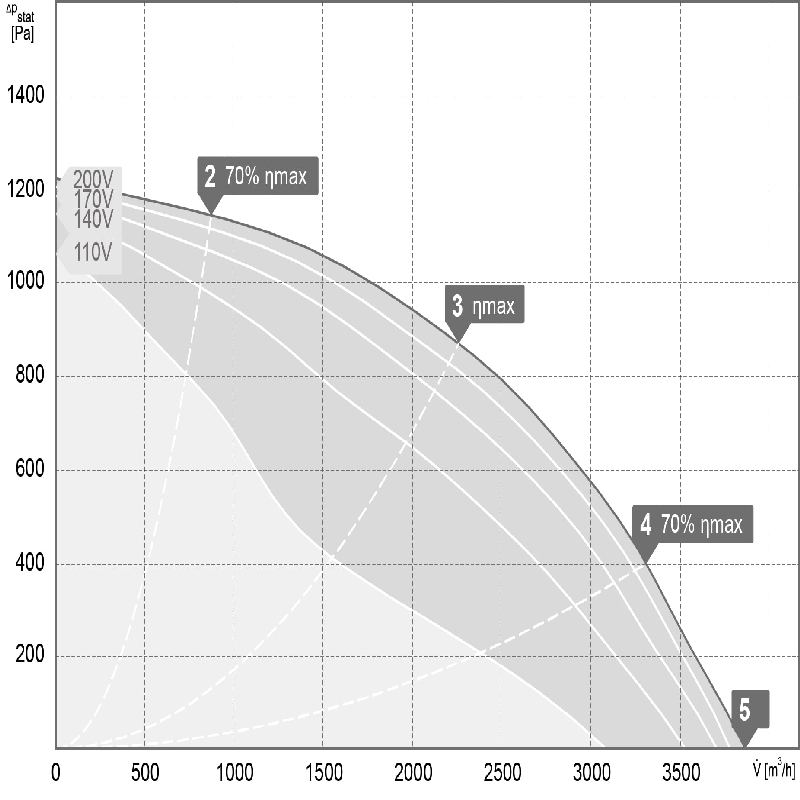

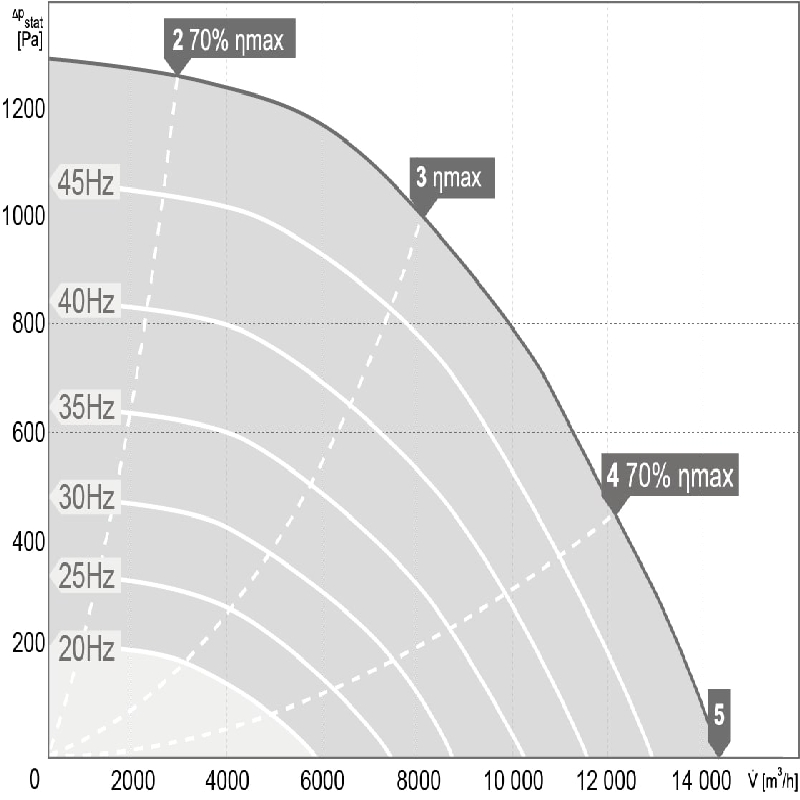

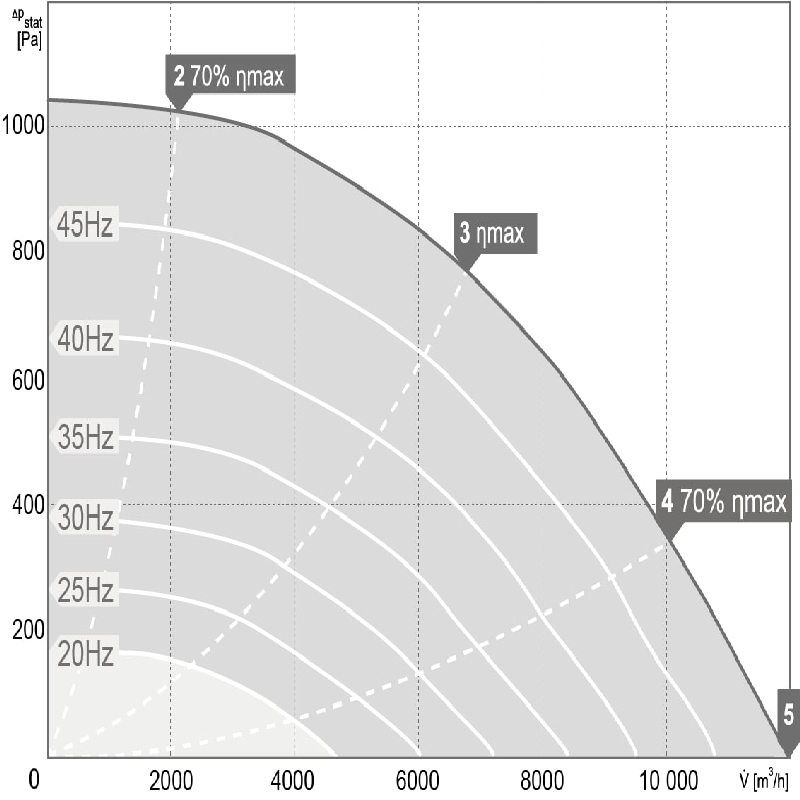

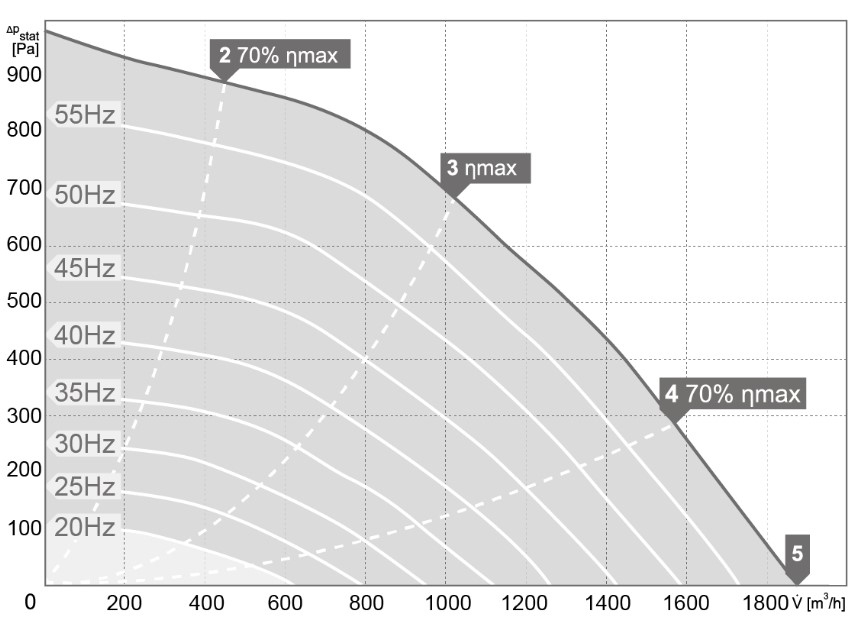

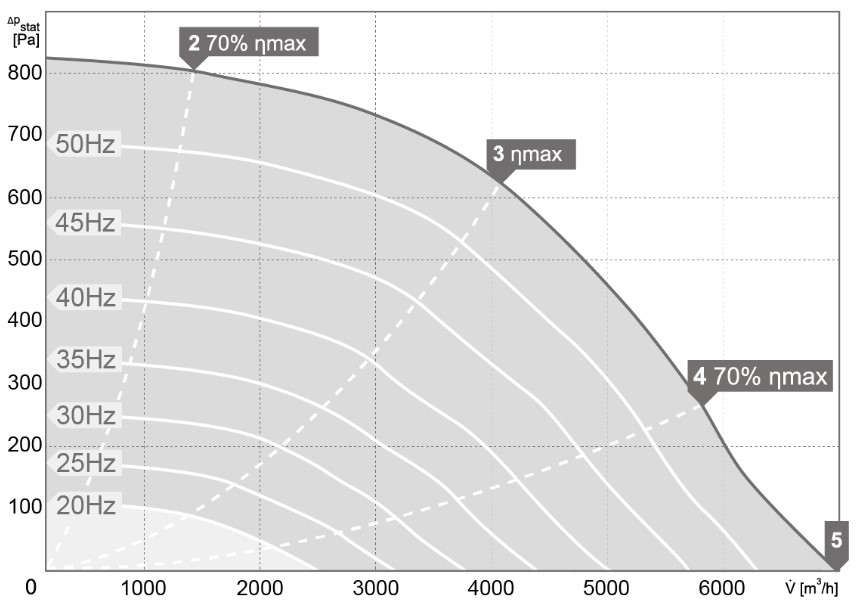

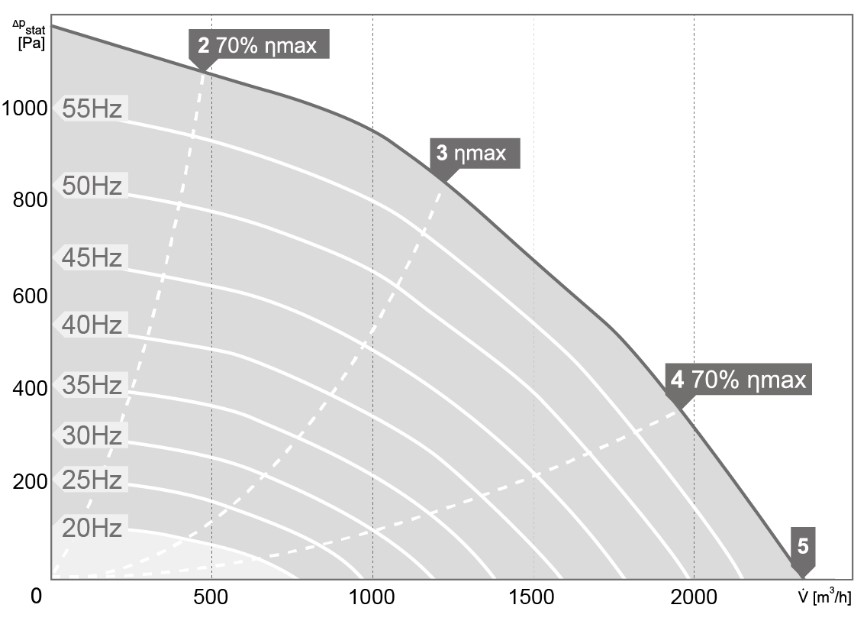

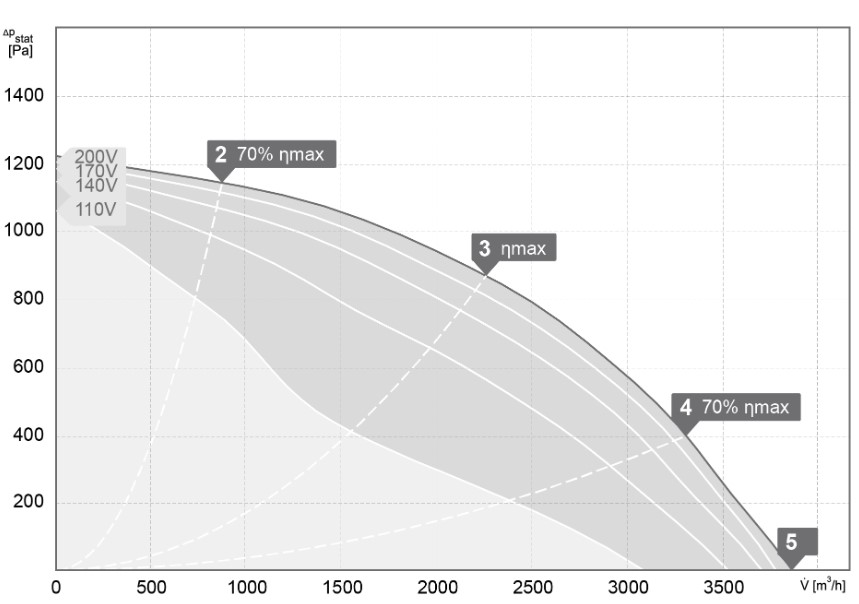

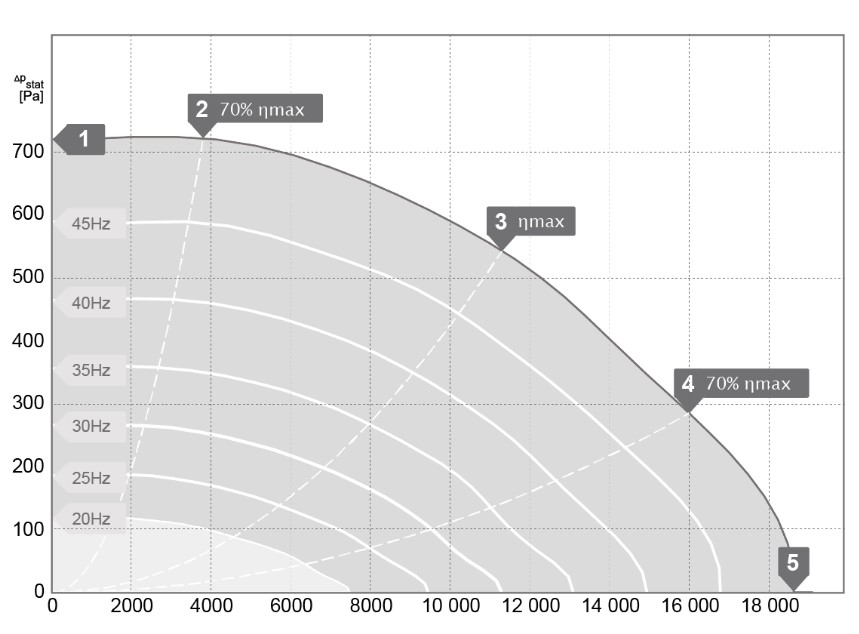

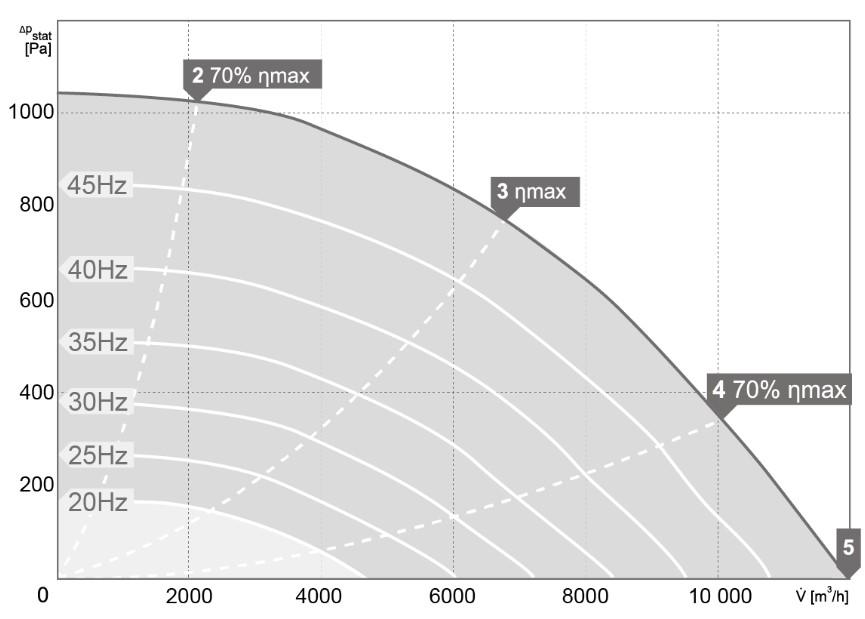

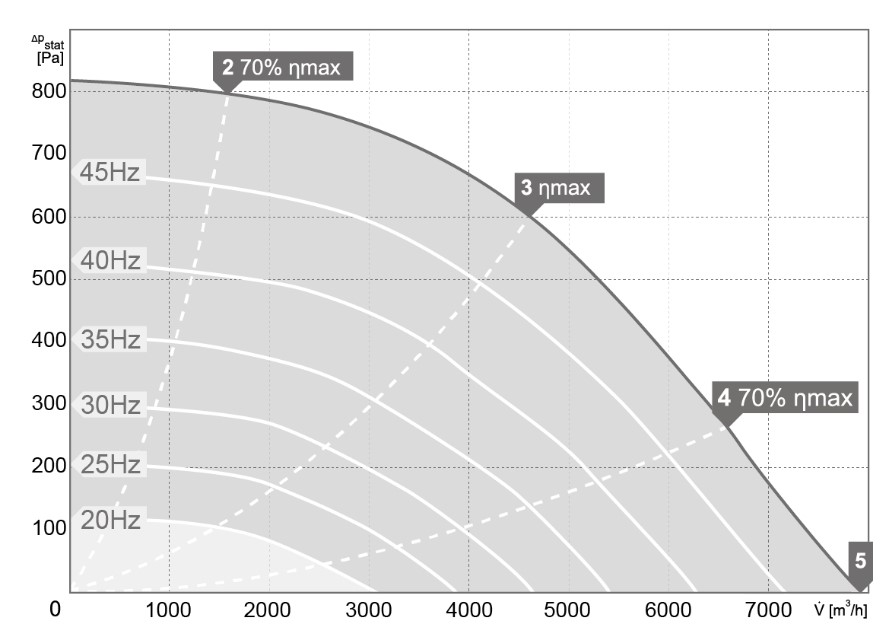

Napęd i sterowanie:

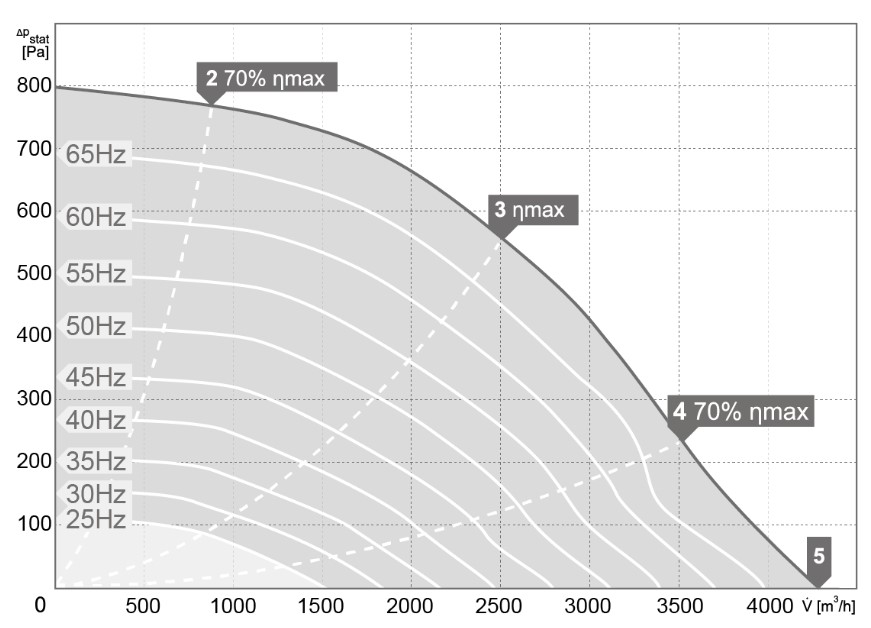

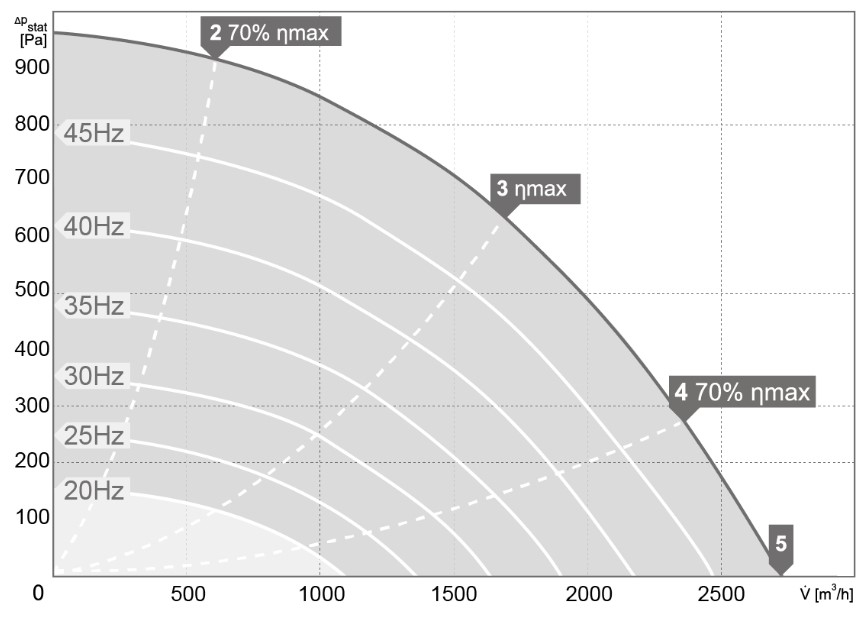

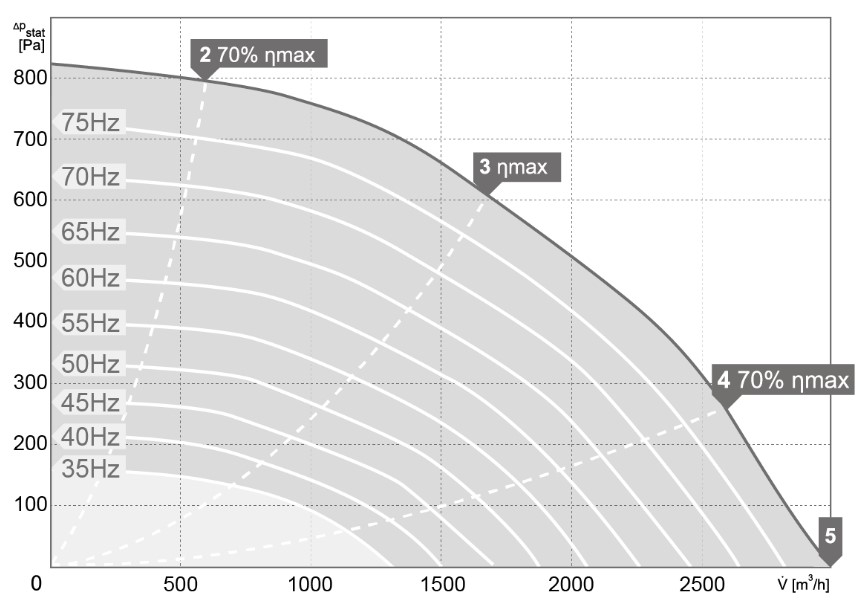

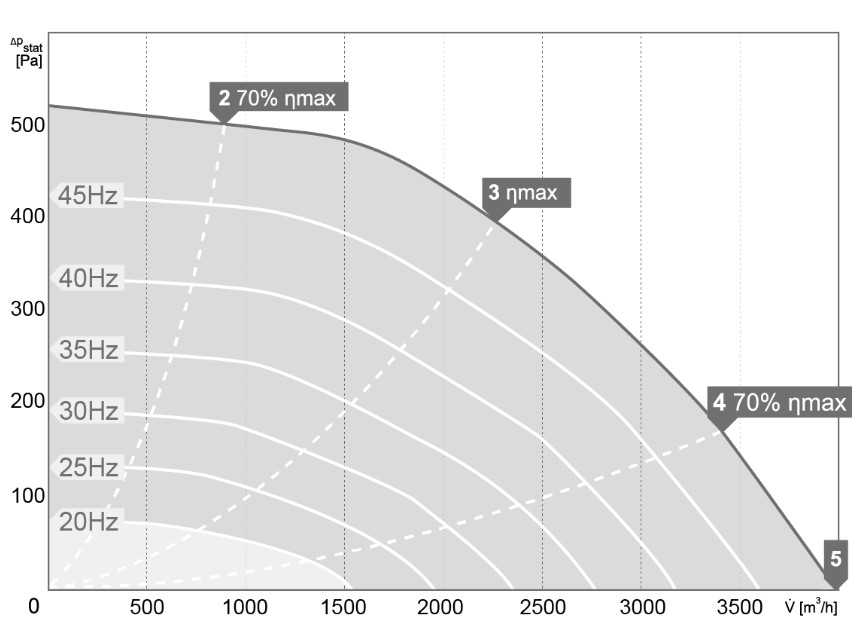

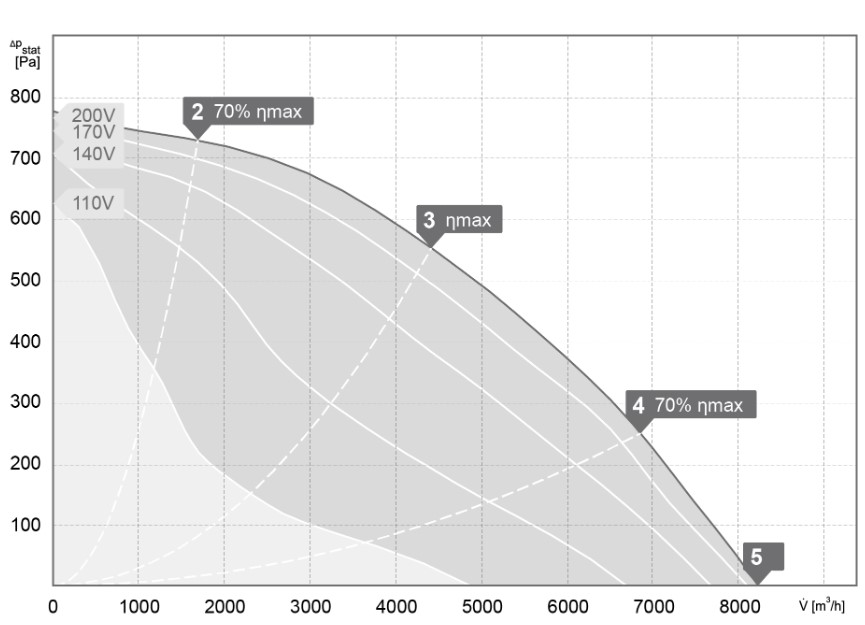

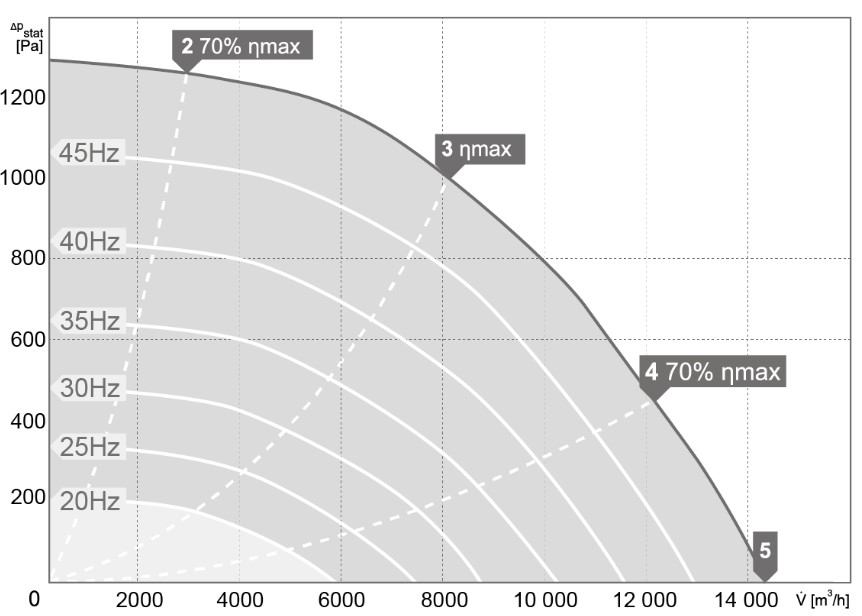

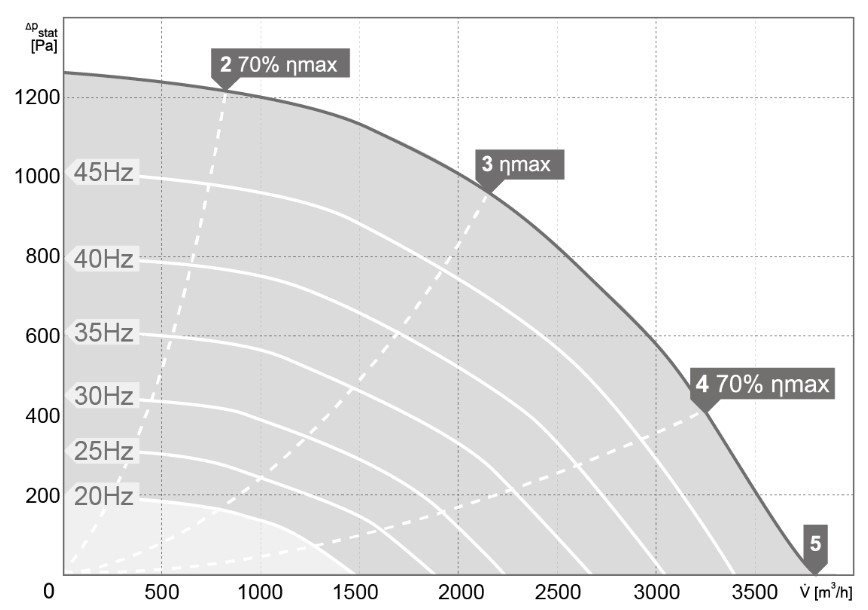

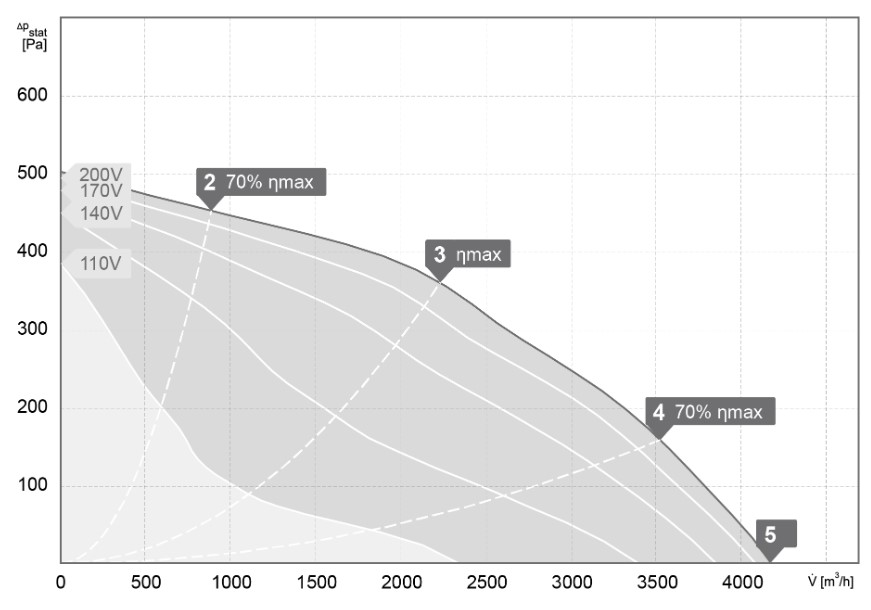

Jednofazowy asynchroniczny klatkowy silnik elektryczny (230V, 50Hz). Silniki posiadają wbudowany czujnik temperatury uzwojeń, którego końcówki muszą być podłączone do zewnętrznego przekaźnika ochrony termicznej np. typu S ET10. Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w pełnym zakresie, przy pomocy regulatorów transformatorowych. Stopień ochrony IP 54, klasa izolacji F. Konstrukcja wentylatora zapewnia całkowite odizolowanie silnika od strumienia przepływającego powietrza poprzez podwójną warstwę obudowy. Zapobiega to odbieraniu ciepła przez silnik od strumienia przepływającego powietrza. Dodatkowo silniki wyposażone są we własny układ chłodzenia zapewniający wydłużoną, bezawaryjną pracę.

Maksymalna temperatura pracy:

do 120 °C

Zastosowanie:

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Umiejscowienie silnika całkowicie poza strumieniem przepływającego powietrza sprawia, że wentylator ten idealnie nadaje się do zastosowań jako wyciąg oparów znad okapów w kuchniach przemysłowych i obiektach gastronomicznych o temperaturach usuwanego powietrza do 120oC (zgodnie z normą niemiecką VDI 2052). Możliwość zastosowania w dowolnej instalacji odciągowej wymagającej odprowadzania skroplin lub okresowego czyszczenia komory wirnika, np. masarnie, zakłady przetwórstwa spożywczego, stanowiska czyszczenia parą, itp.
