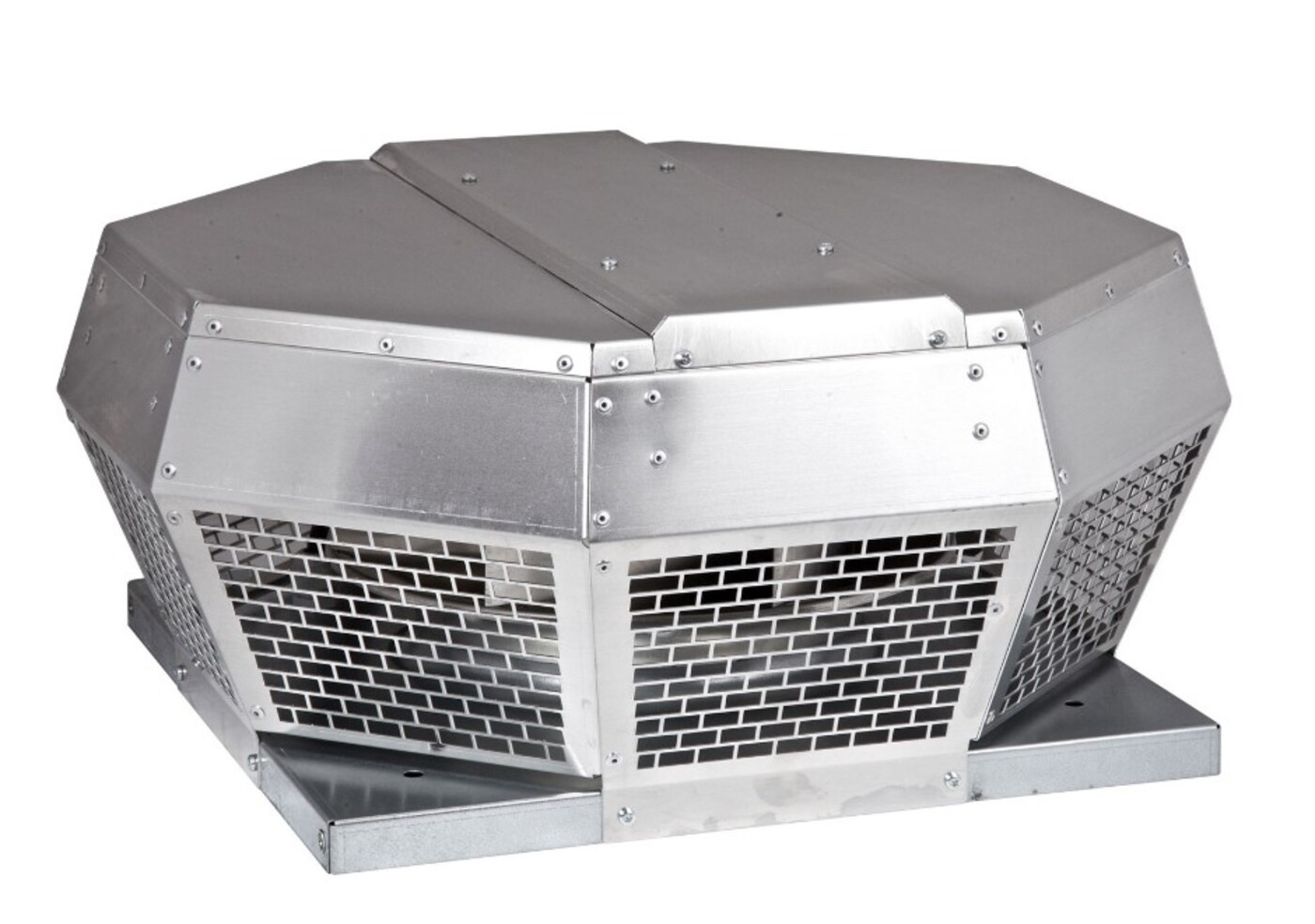

Dachowy wentylator promieniowy z wyrzutem poziomym VIVO

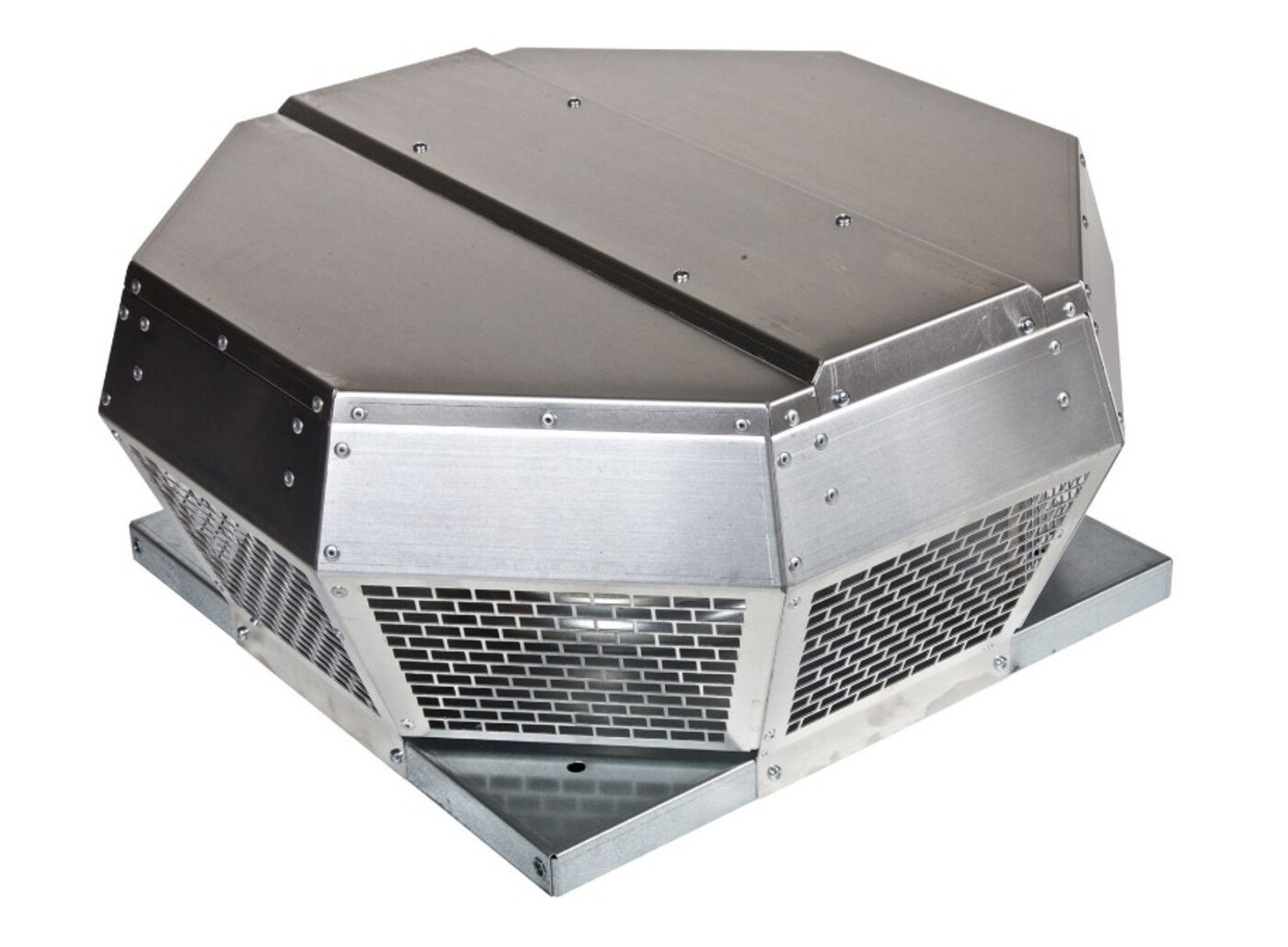

Konstrukcja wentylatora składa się z niskoprofilowanej obudowy zaprojektowanej w kształcie ośmiokąta, która redukuje straty ciśnienia przepływającego strumienia powietrza

producent: Harmann symbol: VIVO
od 500.00 od 615.00 zł brutto PLN

  • Towar dostępny
  • 21Dni na zwrot
  • Wysyłka w ciągu 72h
  • 15zł

    Minimalny
    koszt wysyłki

Poleć stronę Drukuj

Wybierz wersję - Tabela cenowa

nazwa produktu cena netto cena brutto ilośc towaru
VIVO 2-190/500S 500.00 zł 615.00 zł
+ -
Do koszyka
VIVO 4-190/250S 516.26 zł 635.00 zł
+ -
Do koszyka
VIVO 2-220/900S 582.93 zł 717.00 zł
+ -
Do koszyka
VIVO 4-220/450S 582.93 zł 717.00 zł
+ -
Do koszyka
VIVO 4-250/750S 649.59 zł 799.00 zł
+ -
Do koszyka
VIVO 4-280/1300S 812.20 zł 999.00 zł
+ -
Do koszyka
VIVO 4-315/1900S 1047.97 zł 1289.00 zł
+ -
Do koszyka
VIVO 4-355/3000S 1625.20 zł 1999.00 zł
+ -
Do koszyka
VIVO 4-400/4300S 1950.41 zł 2399.00 zł
+ -
Do koszyka
VIVO 4-450/5800T* 2332.52 zł 2869.00 zł
+ -
Do koszyka
VIVO 4-500/9200T* 2901.63 zł 3569.00 zł
+ -
Do koszyka
VIVO 4-560/11900T* 3982.93 zł 4899.00 zł
+ -
Do koszyka

* towar dostępny na indywidualne zamówienie.

INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 605 281 064



PEŁEN OPIS PRODUKTU

Pobierz kartę katalogową

  • konstrukcja:
Dachowy wentylator promieniowy z wyrzutem poziomym. Konstrukcja wentylatora składa się z niskoprofilowanej obudowy zaprojektowanej w kształcie ośmiokąta, która redukuje straty ciśnienia przepływającego strumienia powietrza, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej. Modele VIVO.P wyposażone w zintegrowany na obudowie wyłącznik serwisowy. Obudowa została wykonana z wysokiej klasy aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Konstrukcja wentylatora umożliwia bezproblemowy montaż na podstawie dachowej lub cokole murowanym jak również wykonanie niezbędnych czynności serwisowych bez konieczności demontażu całego urządzenia (dostęp do korpusu silniko-wirnika uzyskuje się po odkręceniu kilku śrub mocujących obudowę do płyty montażowej).

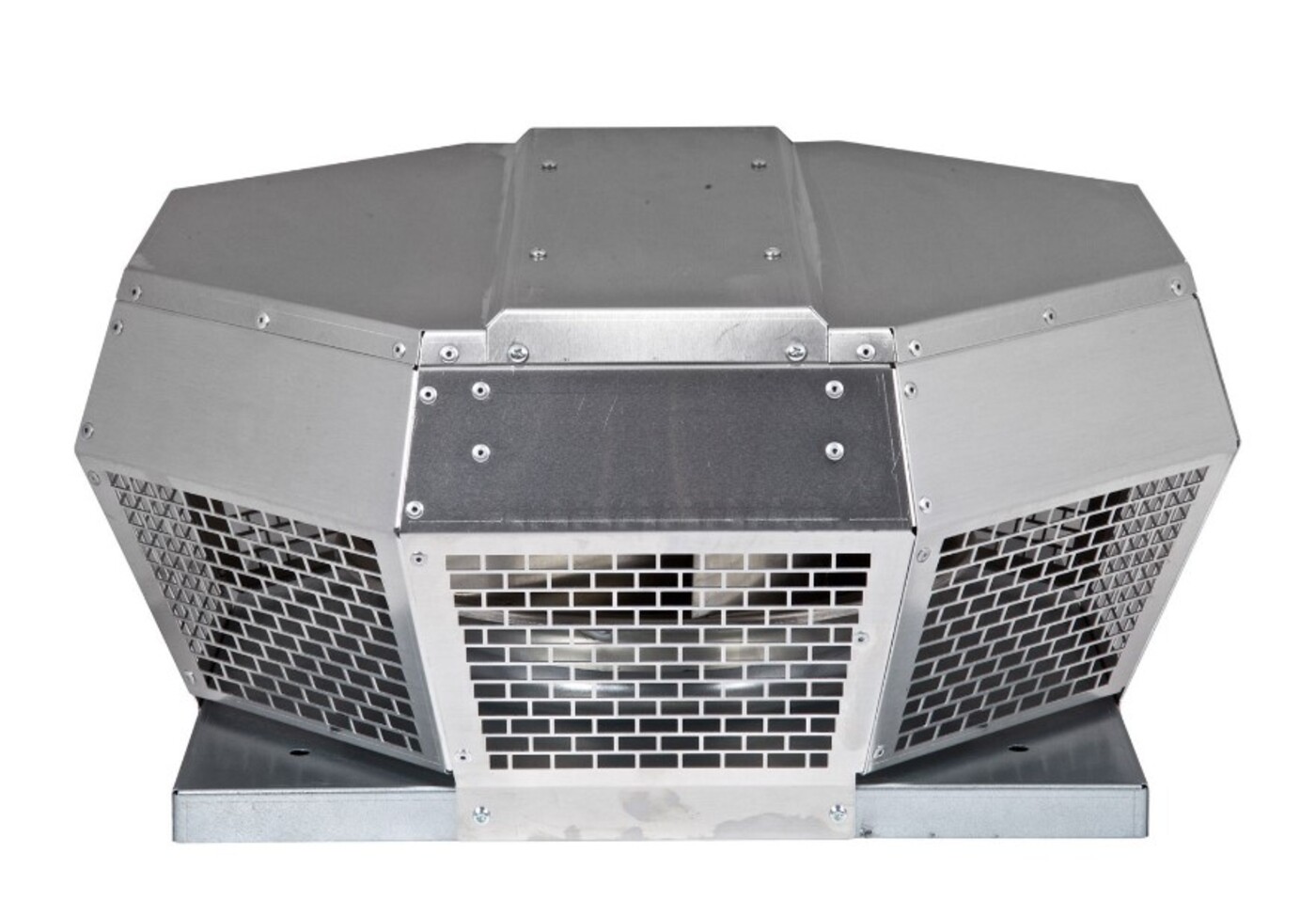

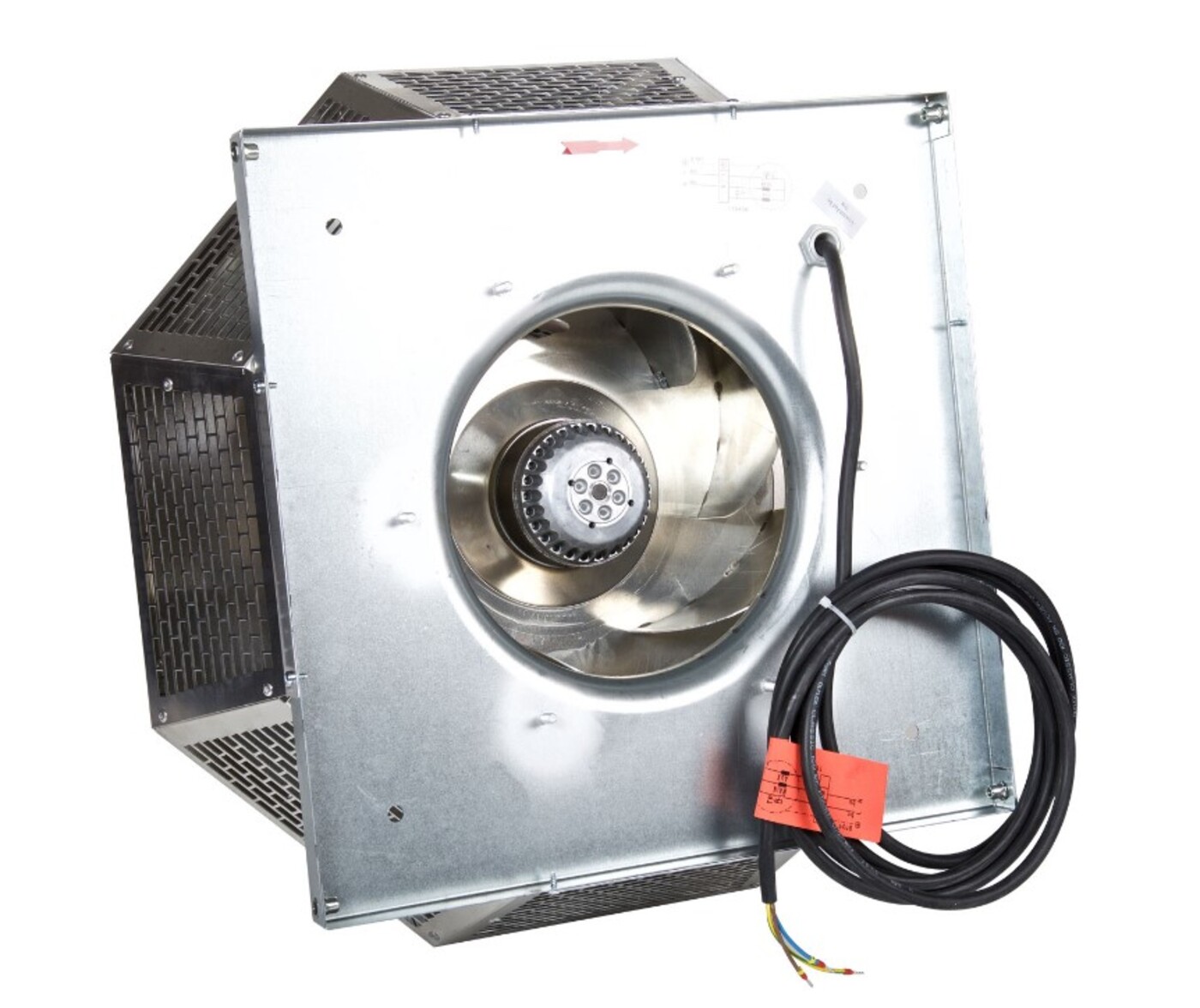

Poziomy wylot powietrza wentylatorów VIVO został zabezpieczony aluminiową blachą perforowaną. Płyta montażowa została wyposażona w profilowany lej wlotowy oraz króćce gwintowane pozwalające na podłączenie takich akcesoriów jak: przeciwkołnierz, klapa zwrotna czy złącze przeciwdrganiowe. W komplecie dostarczane są śruby montażowe.

  • wirnik:
Wentylatory zostały wyposażone w wyważany dynamicznie (podwójny stopień wyważenia w klasie G 6.3) wirnik typu B o łopatkach pochylonych do tyłu. Wirniki wykonane zostały z tworzywa sztucznego. Kształt łopatek został zaprojektowany tak, aby uniemożliwiać osadzanie się tłuszczu oraz innych zanieczyszczeń mogących wpływać na parametry pracy wentylatora.

  • napęd i sterowanie:
Napęd stanowią jednofazowe (230V, 50Hz) lub trójfazowe (400V, 50Hz) asynchroniczne silniki elektryczne z wirującą obudową. Silniki posiadają wbudowane zabezpieczenie termiczne w postaci czujnika temperatury
uzwojeń z resetem automatycznym (do modelu 315 włącznie) lub posiadają wyprowadzone na zewnątrz końcówki termokontaktu (od modelu 355), które należy podłączyć do odpowiedniego przekaźnika ochrony termicznej np. typu S ET10 lub STDT 16. Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w w zakresie 80-230V (modele jednofazowe), 100-400V (modele trójfazowe). Stopień ochrony urządzenia IPX4. Stopień ochrony silnika dla modeli 220-315 IP33, dla modeli 355-630 IP54, klasa izolacji F.
maksymalna temperatura pracy:
50-80oC – w zależności od modelu (patrz tabelka dane techniczne).

  • zastosowanie:
Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej.

  • wyposażenie dodatkowe:
Regulatory obrotów, podstawy dachowe, tłumiki, klapy zwrotne, króćce, złącza przeciwdrganiowe, etc.

Dane techniczne podstawowe

Wydajność (m3/h) Maksymalne ciśnienie (Pa) Moc (W) Natężenie prądu (A) Ilość obrotów (obr./min) Napięcie (V) Maksymalna temperatura pracy (C) Poziom hałasu (dB(A)/3m) Waga (kg)
wentylator harmann VIVO 2-220/900S dachowy promieniowy wykres VIVO 2-190/500S 500 350 66 0,37 2670 230 45 34 4,5
wentylator harmann VIVO 2-220/900S dachowy promieniowy wykres VIVO 4-190/250S 270 100 18 0,22 1440 230 70 31 4,5
wentylator harmann VIVO 2-220/900S dachowy promieniowy wykres VIVO 2-220/900S 890 490 110 0,57 2760 230 60 48 4,9
wentylator harmann VIVO 2-220/900S dachowy promieniowy wykres VIVO 4-220/450S 450 130 21 0,22 1400 230 80 31 5
wykres harmann miniVIVO 4-250/750S VIVO 4-250/750S 740 164 61 0,37 1390 230 50 38 5,4
wykres harmann miniVIVO 4-280/1300S VIVO 4-280/1300S 1270 200 86 0,44 1390 230 70 42 7,8
VIVO 4-315/1900S harmann wykres mini VIVO 4-315/1900S 1885 260 125 0,58 1400 230 80 42 7,8
VIVO 4-355/3000S wykres mini harmann VIVO 4-355/3000S 3030 380 290 1,34 1455 230 40 50 19,0
VIVO 4-400/4400S wykres harmann mini VIVO 4-400/4300S 4335 480 456 2,66 1450 230 65 52 21,0
VIVO 4-450/5800T harmann wykres mini VIVO 4-450/5800T* 5870 570 690 1,54 1450 400 60 55 29
VIVO 4-500/8200T wykres harmann mini VIVO 4-500/9200T* 9240 900 1507 3,50 1455 400 55 - 42,0
wykres mini harmann VIVO 4-560/11700T VIVO 4-560/11900T* 11950 780 1958 4,82 1450 400 60 63 59,0

Dane techniczne szczegółowe

  A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) J (mm) d (mm)
wentylator harmann VIVO 2-220/900S dachowy promieniowy wymiary mini VIVO 2-190/500S 337 388 190 320 ±4 245 95,5 311 ± 4 95,5 M6x15 (6x) 213
wentylator harmann VIVO 2-220/900S dachowy promieniowy wymiary mini VIVO 4-190/250S 337 388 190 320 ±4 245 95,5 311 ± 4 95,5 M6x15 (6x) 213
wentylator harmann VIVO 2-220/900S dachowy promieniowy wymiary mini VIVO 2-220/900S 337 388 190 320 245 95,5 311 95,5 M6x15 (6x) 213
wentylator harmann VIVO 2-220/900S dachowy promieniowy wymiary mini VIVO 4-220/450S 337 388 190 320 ±4 245 95,5 311 ± 4 95,5 M6x15 (6x) 213
VIVO 4-250/750S harman wymiary mini VIVO 4-250/750S 337 388 190 320 ±4 245 95,5 311 ± 4 95,5 M6x15 (6x) 213
VIVO 4-280/1300S harman wymiary mini VIVO 4-280/1300S 437 540 249 420 ± 4 330 135 411 ± 4 135 M6x15 (6x) 286
wymiary mini harmann VIVO 4-315/1900S VIVO 4-315/1900S 437 540 249 420 ± 4 330 135 411 ± 4 135 M6x15 (6x) 286
wymiary harmann mino VIVO 4-355/3000S VIVO 4-355/3000S 598 745 333 581 ± 4 450 195,5 572 ± 4 195,5 M6x15 (6x) 438
wymiary harmann mini VIVO 4-400/4400S VIVO 4-400/4300S 598 745 333 581 ± 4 450 195,5 572 ± 4 195,5 M6x15 (6x) 438
harmann wymiary mini VIVO 4-450/5800T VIVO 4-450/5800T* 670 860 418 644 ± 4 535 222 653 ± 4 222 M6x15 (6x) 438
wymiary harmann mini VIVO 4-500/8200T VIVO 4-500/9200T* 670 860 418 644 ± 4 535 222 653 ± 4 222 M6x15 (6x) 438
wymiary harmann mini VIVO 4-560/11700T VIVO 4-560/11900T* 931 1165 527 905 ± 4 750 314 914 ± 4 314 M6x15 (6x) 605
