Zastosowanie

Podciśnieniowy wyciąg stanowiskowy typu WS przeznaczony jest do odciągania pyłów, gazów i cząstek stałych z maszyn do obróbki metali, drewna i tworzyw sztucznych, urządzeń piaskujących, szlifierek do betonu, itp. może być również zastosowany jako odkurzacz przemysłowy lub urządzenie do zbierania granulatów.

Podciśnieniowy wyciąg stanowiskowy przystosowany jest do pracy w systemie ciągłym.

Konstrukcja

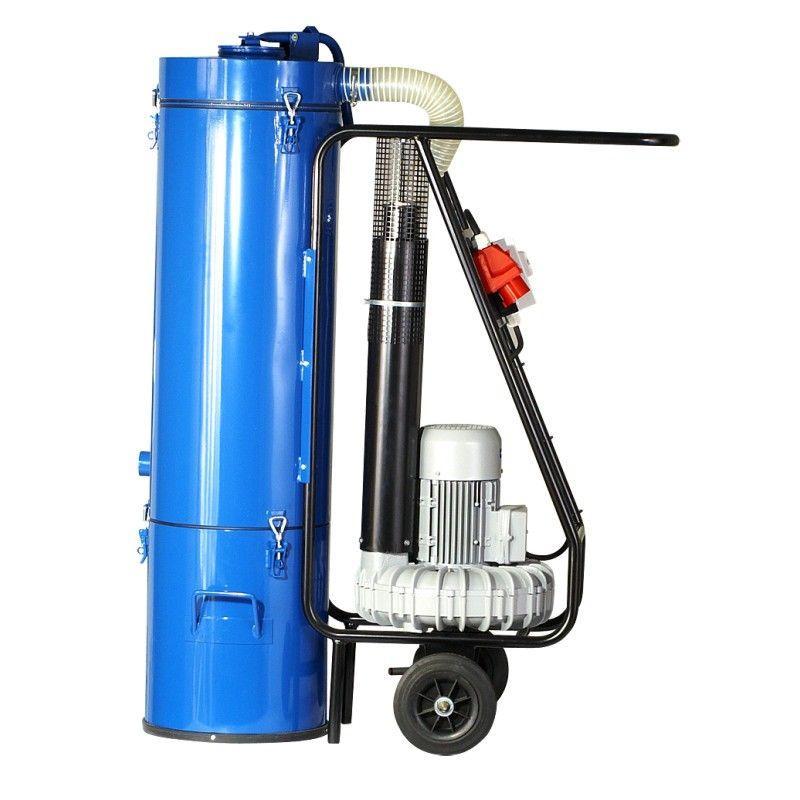

Podciśnieniowy wyciąg stanowiskowy typu WS30 i WS40 składa się z następujących elementów podstawowych:

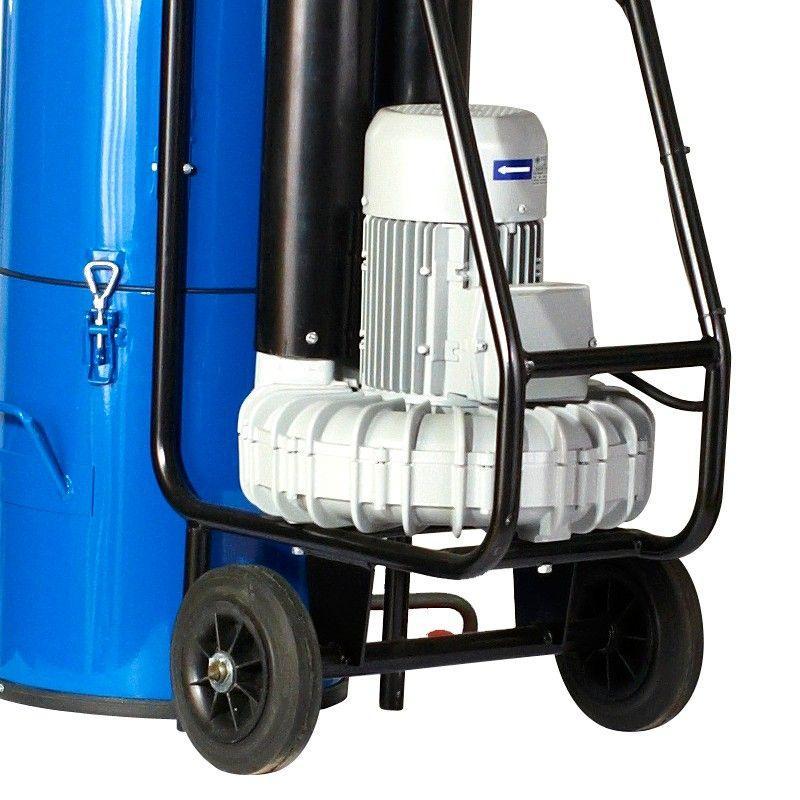

• Wentylator boczno-kanałowy wyposażony w specjalną parę tłumików stalowych. Tłumik wylotowy posiada dodatkowo zawór zwrotny zabezpieczający urządzenie przed przepływem powietrza w przeciwnym kierunku (przypadkowa zamiana faz w silniku elektrycznym) oraz przed dostaniem się do wentylatora zanieczyszczeń od strony wylotowej. W podciśnieniowych wyciągach stanowiskowych WS30 i WS40 stosowane są wentylatory boczno-kanałowe typu SC
• Zestaw filtrów workowych (o wymiarach Ø100x600mm). W skład zestawu wchodzi: 4 filtry w przypadku WS30 oraz 7 filtrów w przypadku WS40. Tkanina filtracyjna pokryta jest warstwą teflonu i zapewnia od-separowanie cząstek powyżej 5 mikronów. Worki są naciągnięte na konstrukcję z siatki stalowej ocynkowanej. Wyciąg posiada funkcję samooczyszczania filtrów przy pomocy odwrotnego kierunku przepływu powietrza przez filtry

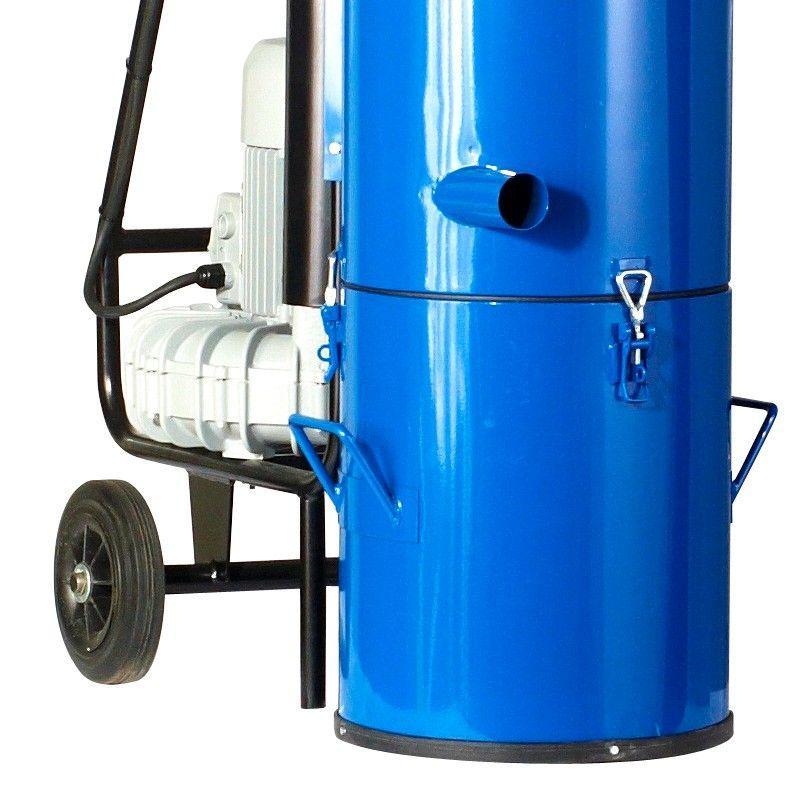

• Pojemnik na odpady zgrubne oraz na zanieczyszczenia opadające z tkaniny filtracyjnej po użyciu funkcji samooczyszczania filtrów. Pojemnik jest łatwo odczepiany od całości konstrukcji poprzez zwolnienie trzech zaczepów

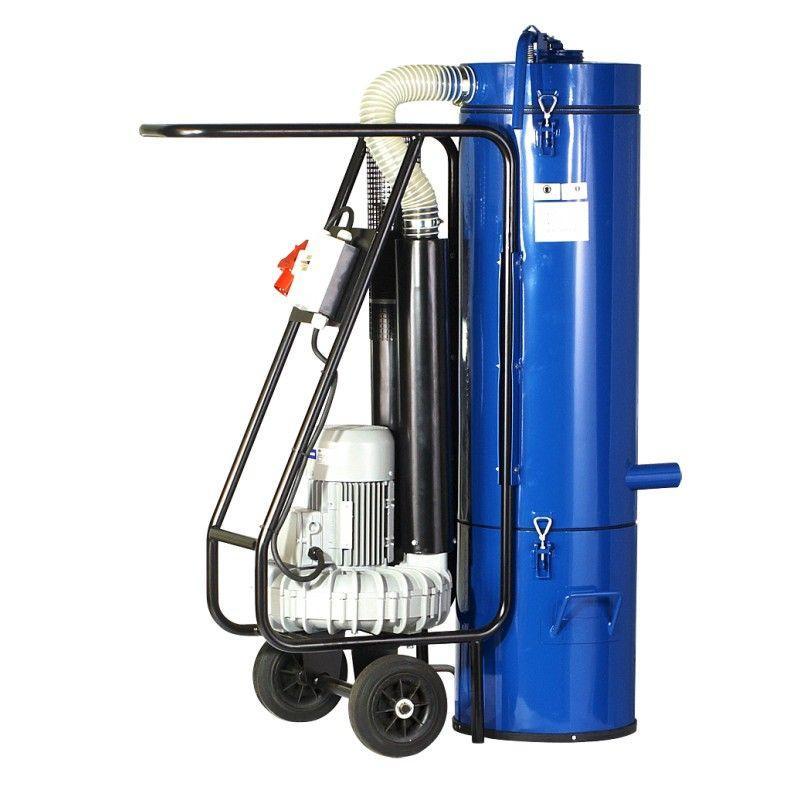

• Wózek transportowy wyposażony w uchwyt do przenoszenia urządzeń za pomocą dźwigu lub suwnicy oraz koła jezdne o średnicy 200 mm. W urządzeniu WS30 zamontowane są dwa koła, natomiast w WS40 - cztery (tzw. "bliźniaki")

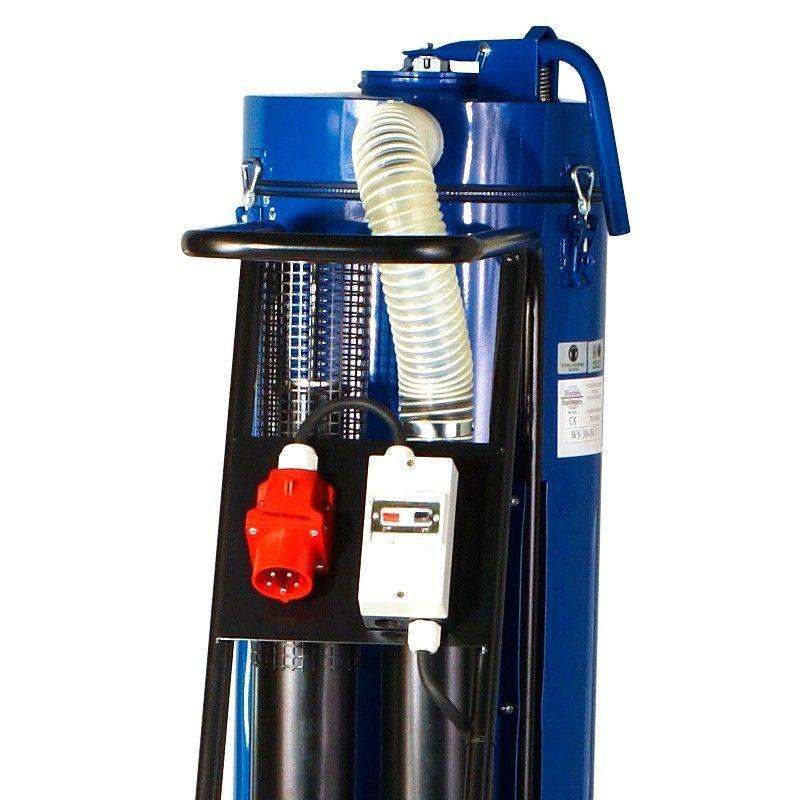

• Tablica sterownicza z wyłącznikiem startu, zabezpieczeniem termicznym oraz gniazdem 16A wyposażonym standardowo w inwertor faz (co pozwala na przełączenie obrotów silnika w przypadku nieprawidłowo okablowanego gniazda zasilającego). Wersja WS40 wyposażona jest dodatkowo w przełącznik rozruchowy Y/Δ

W przypadku zbierania większej ilości zanieczyszczeń, zalecane jest zastosowanie dodatkowego pojemnika na zgrubne odpady o pojemności około 100l. W wersji WS50-110T pojemnik jest dostarczany standardowo z urządzeniem i umieszczony na wspólnym z całością wózku transportowym. Pojemnik posiada własny wózek transportowy na dwóch kołach.
