EKR 15.1 jest sterownikiem proporcjonalnym dla grzałek elektrycznych z automatycznym dostosowaniem napięcia. EKR reguluje całość obciążenia On-Off. Stosunek pomiędzy czasem włączenia i wyłączenia jest zmienny w zakresie od 0 do 100% co zapewnia pełną regulację w zależności od zapotrzebowania na ciepło.

EKR 15.1 przeznaczony jest tylko do regulacji nagrzewnic elektrycznych. Sposób regulacji powoduje, że sterownik nie może być stosowany do silników oraz oświetlenia. EKR 15.1 może sterować pracą nagrzewnicy do 15kW, posiada też gniazdo do podłączenia dodatkowego regulatora, do którego można podłączyć do 12kW. Razem można sterować nagrzewnicami do 27kW.

Regulatory spełniają wymagania norm EN 61010-1+A2:2000, EN 50081-1:1995, EN 55022:2000 i posiadają znak CE.

Zasady regulacji

EKR 15.1 posiada detektor zaniku faz dla ochrony RFI.

EKR 15.1 automatycznie dopasowuje sposób regulacji do zmieniających się dynamicznie parametrów dla kontrolowanego obiektu. Dla gwałtownych zmian temperatury powietrza zasilającego nagrzewnicę, regulator EKR 15.1 pracuje jako PID. Dla wolno zmieniających się temperatur powietrza zasilającego nagrzewnicę, regulator EKR 15.1 pracuje jako PID.

Regulator PID -proporcjonalno-całkująco-różniczkujący.

Nastawa nocna:

Istnieje możliwość nastawy nocnej - obniżenie temperatury w zakresie 0-10°C, poprzez potencjometr (podłączony do styków 10,11 ) w EKR 15.1.

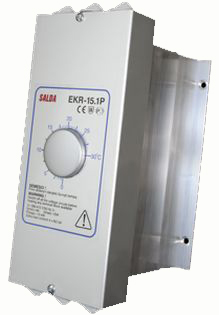

EKR 15.1P jest proporcjonalnym regulatorem dla kilku stopniowych nagrzewnic elektrycznych (do pięciu stopni) z automatyczną regulacją napięcia.

EKR reguluje całość obciążenia On-Off. Stosunek pomiędzy czasem włączenia i wyłączenia jest zmienny w zakresie od 0 do 100%, co zapewnia pełną regulację w zależności od zapotrzebowania na ciepło. EKR15.1P przeznaczony jest tylko do regulacji nagrzewnic elektrycznych. Sposób regulacji powoduje, że sterownik nie może być stosowany do silników oraz oświetlenia. EKR 15.1P może regulować 3 fazowe nagrzewnice o mocy 15kW oraz ma 4 dodatkowe styki do podłączenia 4 sekcji przez styczniki o maksymalnej mocy 225kW. Pełna moc podłączona do EKR 15.1P to 240kW. Wyjście triaka regulatora EKR15.1P ma kąt fazy zerowej by zapobiec zakłóceniom radiowym. Jeżeli wyjcie triaka jest włączone dłużej niż 5 minut regulator zwiększy prąd wyjściowy przez dodatkową sekcję. Druga sekcja będzie włączona po 2 minutach jeżeli poprzednia sekcja jest włączona przez ten czas. Wszystkie sekcje są włączane w tej sam sposób by zwiększyć prąd wyjściowy. W przypadku gdy wyjście zasilania musi być zredukowane, sekcja wyłącza się po 5 minutach. Pozostałe sekcje będą wyłączane po 2 minutach by zredukować napięcie wychodzące. Dodatkowe sekcje mogą być włączane w trybie binarnym lub seryjnym (przełącznik 4). Liczba podłączonych sekcji może być wybierana mikroprzełącznikami 5,6.

Nastawa nocna: Istnieje możliwość nastawy nocnej- obniżenie temperatury w zakresie 0-10°C, poprzez potencjometr (uziemiony regulator czasowy) w EKR15.1P.
