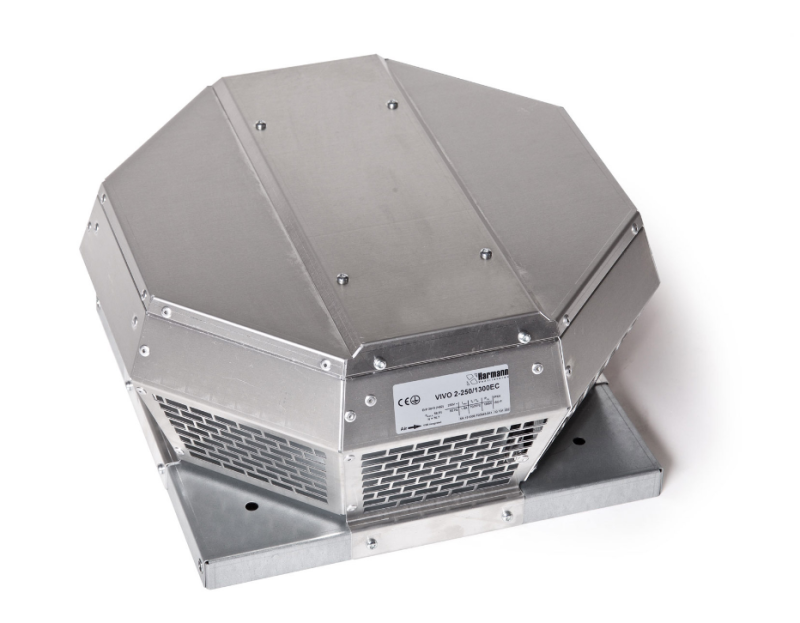

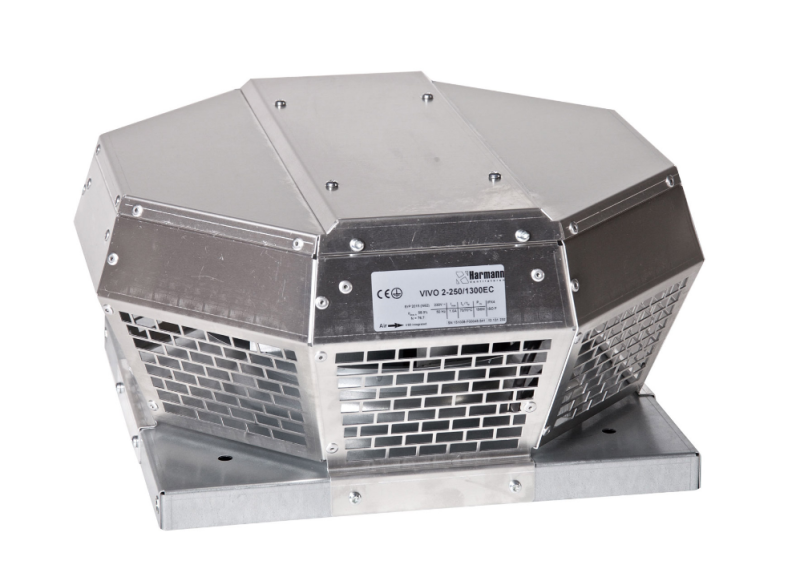

Dachowy wentylator promieniowy z wyrzutem poziomym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa boczna i górna została wykonana z wysokiej jakości stopu niekorodującego aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Składa się z nisko profilowanej osłony w kształcie ośmiokąta i została zakończona siatką. Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiajace montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdragniowe.

W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVO.P EC wyposażone zostały w zitegrowany na obudowie wyłącznik serwisowy. Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu, wykonany z tworzywa sztucznego (wyważany dynamicznie, podwójny stopień wyważenia w klasie G 6.3)

NAPĘD I STEROWANIE
Silnik elektryczny komutowany elektronicznie (EC) z wbudowanym kontrolerem i zabezpieczeniem termicznym. Silnik został zintegrowany z wirnikiem. Zasilanie 230V ~1, 50Hz (modele 190-450) lub 400~V 50Hz (modele 500-630). Silniki przystosowane są do płynnej regulacji prędkości obrotowej w szerokim zakresie pracy wentylatora.

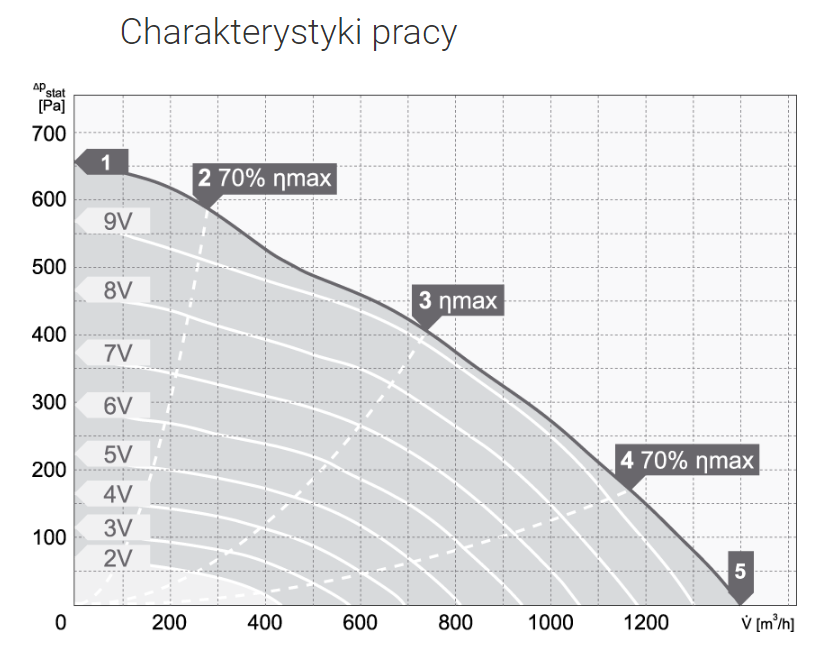

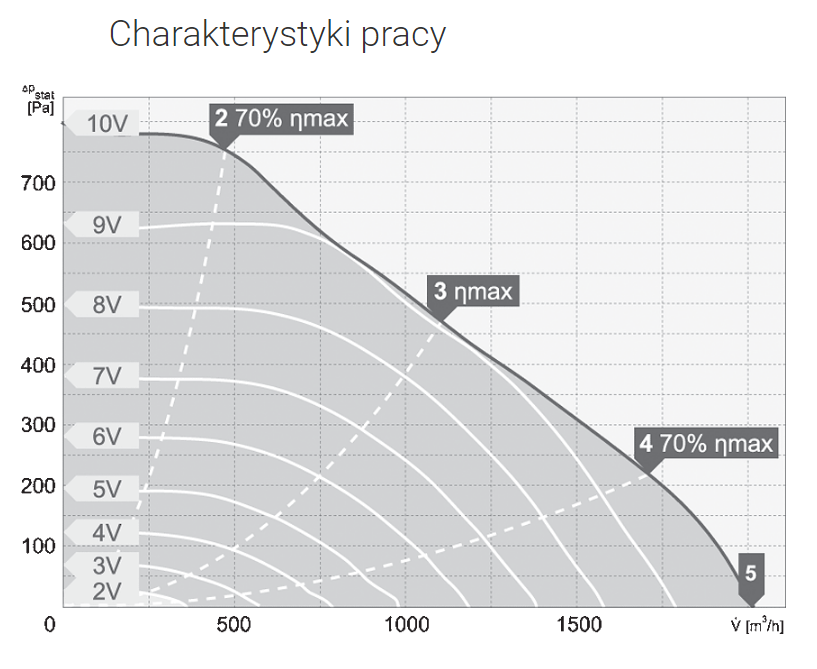

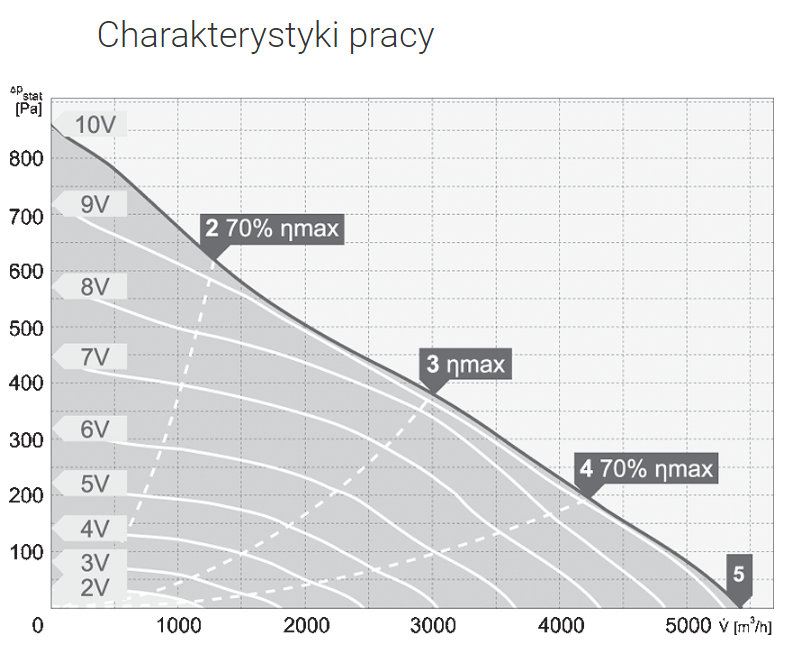

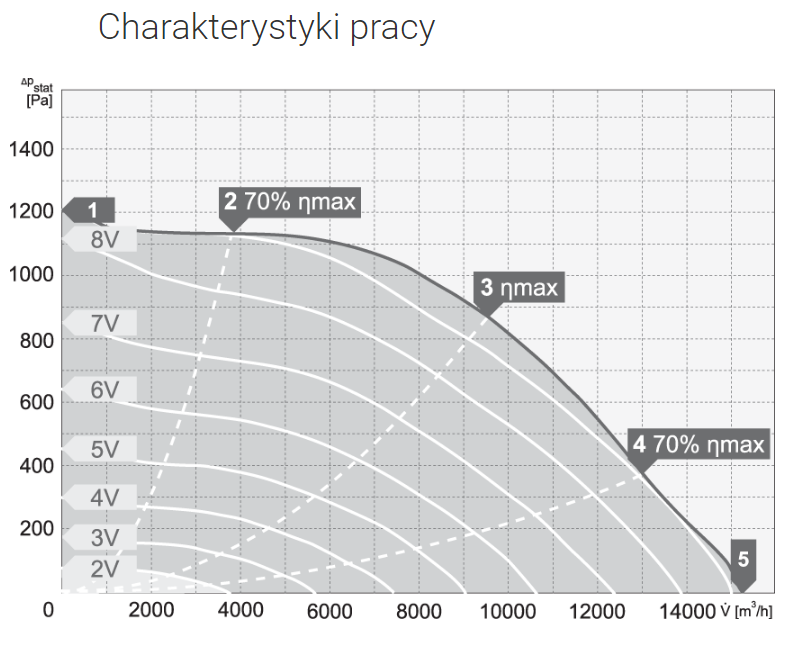

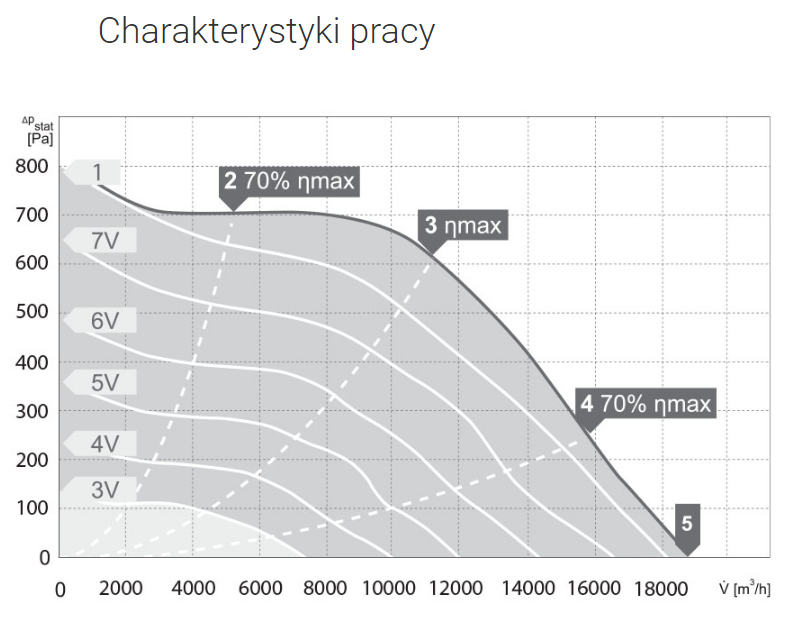

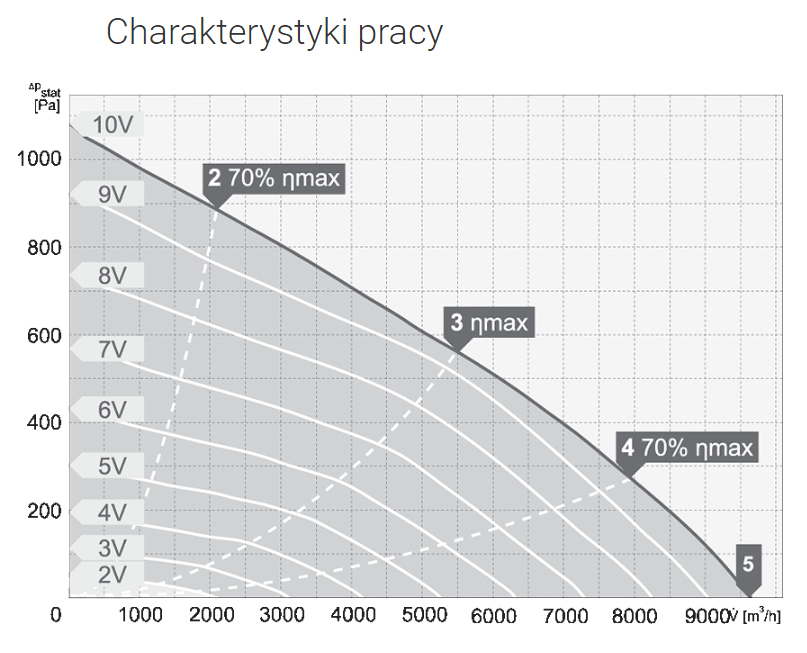

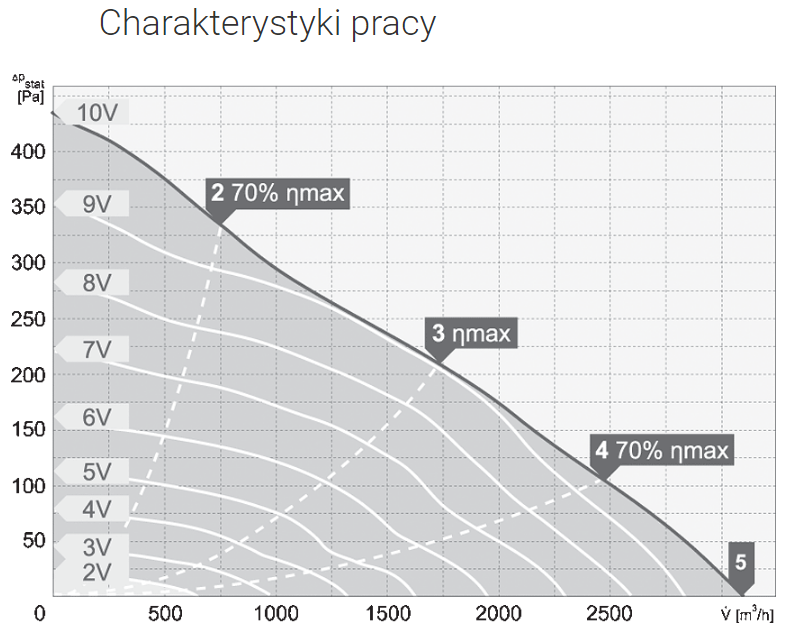

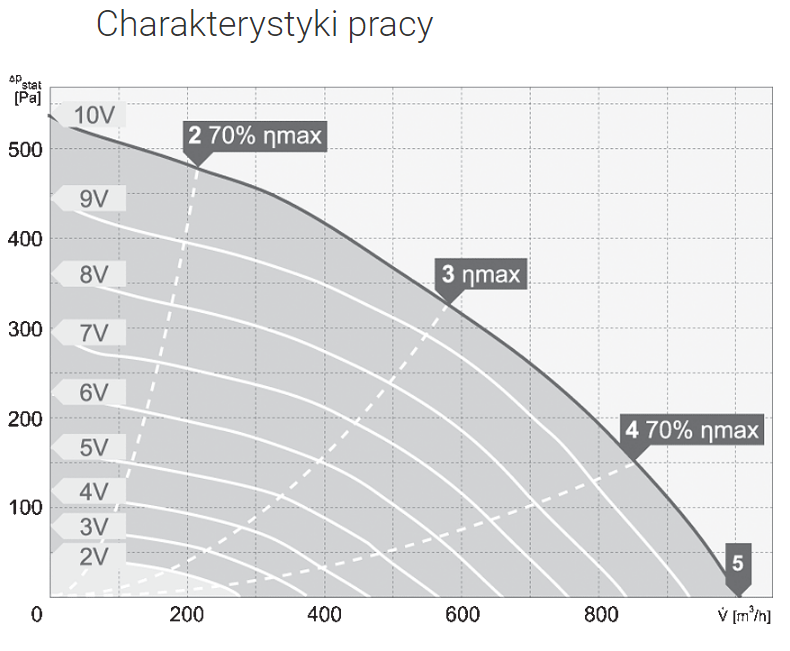

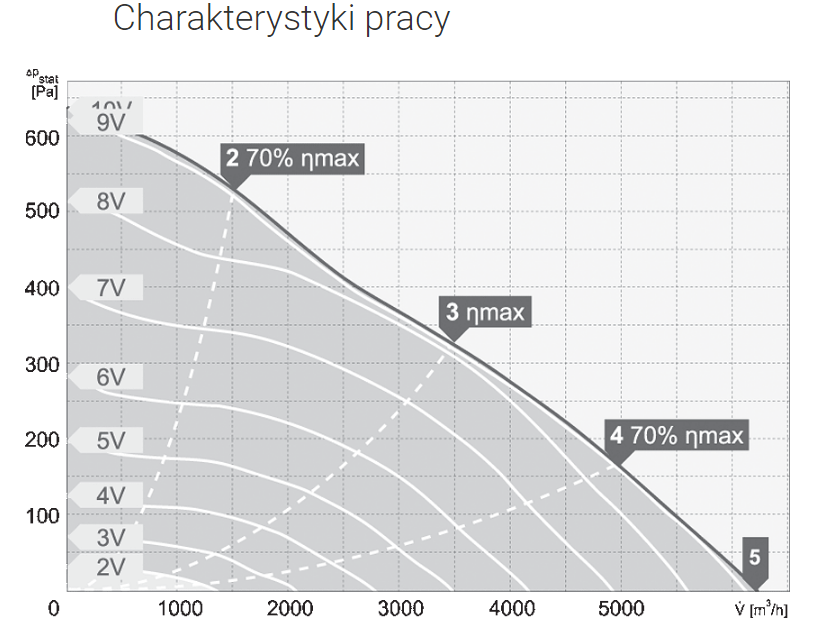

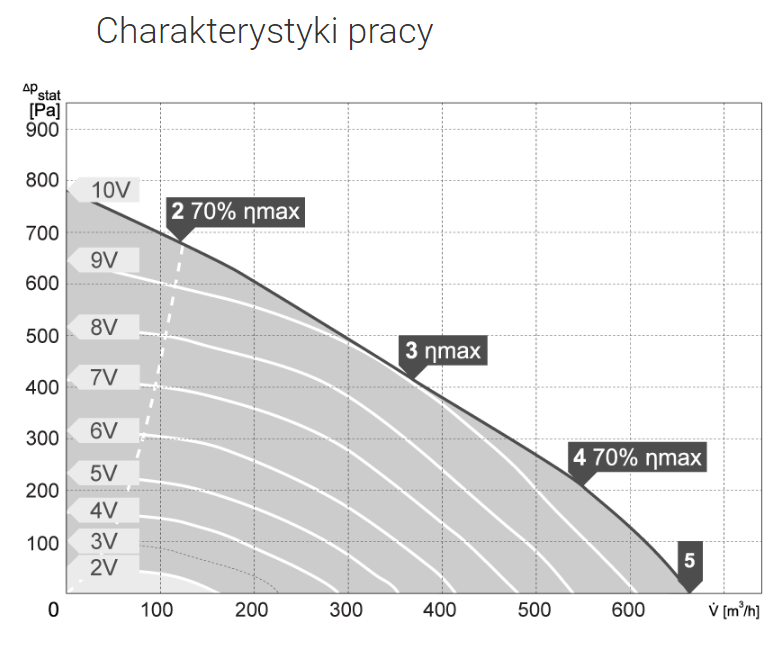

Zadanie obrotów odbywa się poprzez podłączenie potencjometru lub innego zewnętrznego sterownika wykorzystującego sygnał analogowy 0-10V. Stopień ochrony urzączenia IPX4. Stopień ochrony silnika IP54 (IP33 dla modeli 250, 280). Klasa izolacji F (B w przypadku modelu 355).

ZASTOSOWANIE
Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej.
