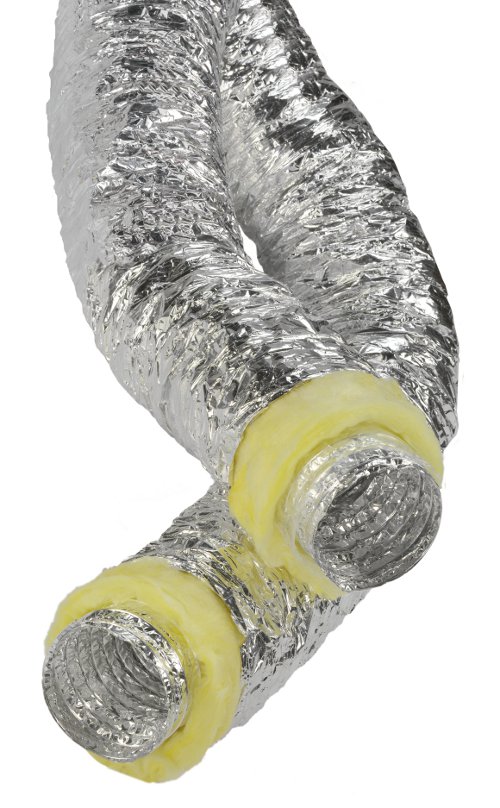

8. Izolowane kanały elastyczne

Izolowane kanały(przewody) elastyczne znajdują zastosowanie we wszelkiego rodzaju instalacjach nadmuchowych wentylacyjnych, klimatyzacyjnych oraz grzewczych. Izolacja (zarówno paroizolacja, jak i izolacja termiczna) zapobiega wykraplaniu pary wodnej wewnątrz i na zewnątrz przewodów.



Przewody elastyczne sprawdzają się we wszelkich odmianach instalacji, których zadaniem jest doprowadzanie, rozprowadzanie i odprowadzanie powietrza:

kanały wywiewne i nawiewne wentylacji grawitacyjnej i mechanicznej (zarówno system kompletny, jak i końcowe rozgałęzienia);

nadmuchowe instalacje grzewcze;

przewody instalacji klimatyzacyjnej;

rozprowadzanie nagrzanego powietrza w kominkach z wkładem kominowym (temp. do 140ºC)

Potrzeba izolowania tych przewodów jest szczególnie wyraźna w zimie. W przypadku, kiedy powietrze wilgotne (a takie jest powietrze pochodzące z pomieszczeń mieszkalnych) odprowadzane jest przez pomieszczenie nieogrzewane lub zimne powietrze napływa przez pomieszczenia ogrzewane, izolacja zapobiega skraplaniu pary wodnej, i to zarówno wewnątrz, jak i na zewnątrz przewodów.



Izolacja przewodów elastycznych jest wielowarstwowa, co sprawia, że służy zarówno jako termoizolacja, izolacja akustyczna oraz izolacja drgań.

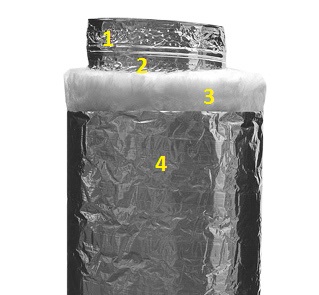

Budowa

1. warstwę wewnętrzną stanowi szczelny perforowany rękaw

2. zatopiona spirala z wysokostopowej stali ocynkowanej;

3. powłoką izolacyjną jest wełna mineralna 25mm;

4. natomiast osłonę zewnętrzną stanowi wielowarstwowa powłoka z laminowanego aluminium wzmocniona włóknem szklanym.



Szczelny rękaw wewnętrzny nie tylko pozwala na oszczędność energii, ale też zabezpiecza przewód wentylacyjny przed przenikaniem pyłu z włókna szklanego. Ponieważ - jak tworzywo sztuczne - ma gładką powierzchnię, straty ciśnienia są niewielkie.

Spirala ze stali zapobiega strzępieniu izolacji przy przycinaniu i ułatwia montaż. Jednocześnie umożliwia zachowanie przekroju kołowego, również w miejscu zgięcia przewodu.

Wełna mineralna, czyli zasadniczy materiał izolacyjny, wykazuje bardzo dobrą charakterystykę cieplną, zapobiega wykraplaniu pary wodnej oraz zapewnia tłumienie dźwięku.

Zadaniem rękawa zewnętrznego jest zabezpieczenie izolacji przed przekłuciem, czyli powstaniem nieszczelności, zapobiega też rozdarciom izolacji oraz dodatkowo uniemożliwia wykroplenie pary wodnej.

Parametry techniczne kanałów:

TYP Przewód z folii aluminiowej
Przewód wewnętrzny  (perforowany)
Izolacja 20 kg/m³ wełna mineralna 25 mm
Osłona zewnętrzna aluminium, poliester
Zakres średnic 83-635 mm
Zakres temperatury pracy -30/+140°C
Maks. prędkość powietrza 30 m/s
Maks. nadciśnienie robocze 2000 Pa
Standardowa długość 10 m
Opakowanie karton 1 m

Istnieją również przewody z wyższą odpornością temperaturową nawet do 250 stopni celciusza.

Zależnie od parametrów dźwięku (częstotliwości) izolacja ma zdolność jego tłumienia.

Elastyczne przewody izolowane (zależnie od typu) mogą być stosowane w instalacjach zabudowanych lub wyeksponowanych. Przewody do instalacji wyeksponowanych muszą być lepiej zabezpieczone (metalizowany rękaw zewnętrzny).

Warunkiem prawidłowej pracy systemów powietrznych jest zachowanie dopuszczalnych parametrów pracy. Przewody nie mogą być stosowane jako konstrukcja nośna do podtrzymania elementów instalacji: kratek, przepustnic, dyfuzorów - zarówno podczas montażu, jak i w czasie eksploatacji. Natomiast przewód powinien być prowadzony jako w pełni rozciągnięty, podpierany lub podwieszany na elementach o szerokości co najmniej 4 cm (np. paski z blachy), w odstępach co 120 cm.

Przewody powinny być montowane, a bezpośrednio przed montażem także i przechowywane w temperaturach dodatnich.
