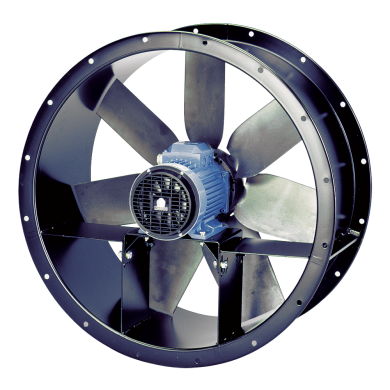

Wentylator osiowy kanałowy Compact TCBB/TCBT
Wentylatory osiowe - kanałowe są przystosowane do montażu w pozycji poziomej lub pionowej. Mają zastosowanie w wentylacji ogólnej pomieszczeń o charakterze użytkowym i przemysłowym. W razie konkretnego modelu przoszę zadzwonić pod numer telefonu 690 912 712
Cena od:
2112.00
zł
1717.07 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | TCBB/2-250/H | |
|---|---|---|
| Wydajność | (m3/h) | 1680 |
| Ciśnienie statyczne | Pa | 102 |
| Moc | (W) | 123 |
| Natężenie prądu | (A) | 0.5 |
| Ilość obrotów | (obr./min) | 2680 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 8 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | TCBB/4-250/H | |
|---|---|---|
| Wydajność | (m3/h) | 900 |
| Ciśnienie statyczne | Pa | 27 |
| Moc | (W) | 44 |
| Natężenie prądu | (A) | 0.2 |
| Ilość obrotów | (obr./min) | 1430 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 8 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | TCBB/4-315/H | |
|---|---|---|
| Wydajność | (m3/h) | 1990 |
| Ciśnienie statyczne | Pa | 63 |
| Moc | (W) | 105 |
| Natężenie prądu | (A) | 0.6 |
| Ilość obrotów | (obr./min) | 1435 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 11 |
| Średnica przyłącza Ø | (mm) | 315 |
| Model | TCBB/4-355/H* | |
|---|---|---|
| Wydajność | (m3/h) | 2460 |
| Ciśnienie statyczne | Pa | 75 |
| Moc | (W) | 120 |
| Natężenie prądu | (A) | 0.6 |
| Ilość obrotów | (obr./min) | 1420 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 13.2 |
| Średnica przyłącza Ø | (mm) | 355 |
| Model | TCBB/4-400/H | |
|---|---|---|
| Wydajność | (m3/h) | 5190 |
| Ciśnienie statyczne | Pa | 85 |
| Moc | (W) | 360 |
| Natężenie prądu | (A) | 1.6 |
| Ilość obrotów | (obr./min) | 1420 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 15.5 |
| Średnica przyłącza Ø | (mm) | 400 |
| Model | TCBB/4-450/H | |
|---|---|---|
| Wydajność | (m3/h) | 6810 |
| Ciśnienie statyczne | Pa | 150 |
| Moc | (W) | 594 |
| Natężenie prądu | (A) | 2.6 |
| Ilość obrotów | (obr./min) | 1410 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 21 |
| Średnica przyłącza Ø | (mm) | 450 |
| Model | TCBB/4-500/H | |
|---|---|---|
| Wydajność | (m3/h) | 7500 |
| Ciśnienie statyczne | Pa | 165 |
| Moc | (W) | 636 |
| Natężenie prądu | (A) | 2.8 |
| Ilość obrotów | (obr./min) | 1410 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 25 |
| Średnica przyłącza Ø | (mm) | 500 |
| Model | TCBB/4-560/L | |
|---|---|---|
| Wydajność | (m3/h) | 11970 |
| Ciśnienie statyczne | Pa | 205 |
| Moc | (W) | 1289 |
| Natężenie prądu | (A) | 6 |
| Ilość obrotów | (obr./min) | 1405 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 33 |
| Średnica przyłącza Ø | (mm) | 560 |
| Model | TCBB/4-560/H | |
|---|---|---|
| Wydajność | (m3/h) | 12960 |
| Ciśnienie statyczne | Pa | 202 |
| Moc | (W) | 1461 |
| Natężenie prądu | (A) | 6.6 |
| Ilość obrotów | (obr./min) | 1390 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 34.7 |
| Średnica przyłącza Ø | (mm) | 560 |
| Model | TCBB/4-630/L | |
|---|---|---|
| Wydajność | (m3/h) | 15730 |
| Ciśnienie statyczne | Pa | 230 |
| Moc | (W) | 1707 |
| Natężenie prądu | (A) | 7.5 |
| Ilość obrotów | (obr./min) | 1365 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 40 |
| Średnica przyłącza Ø | (mm) | 630 |
| Model | TCBB/6-355/H | |
|---|---|---|
| Wydajność | (m3/h) | 2160 |
| Ciśnienie statyczne | Pa | 26 |
| Moc | (W) | 92 |
| Natężenie prądu | (A) | 0.4 |
| Ilość obrotów | (obr./min) | 880 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 13.2 |
| Średnica przyłącza Ø | (mm) | 355 |
| Model | TCBB/6-400/H | |
|---|---|---|
| Wydajność | (m3/h) | 2820 |
| Ciśnienie statyczne | Pa | 27 |
| Moc | (W) | 118 |
| Natężenie prądu | (A) | 0.5 |
| Ilość obrotów | (obr./min) | 870 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 15.5 |
| Średnica przyłącza Ø | (mm) | 400 |
| Model | TCBB/6-500/H | |
|---|---|---|
| Wydajność | (m3/h) | 5220 |
| Ciśnienie statyczne | Pa | 65 |
| Moc | (W) | 226 |
| Natężenie prądu | (A) | 1 |
| Ilość obrotów | (obr./min) | 920 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 24.8 |
| Średnica przyłącza Ø | (mm) | 500 |
| Model | TCBB/6-560/L | |
|---|---|---|
| Wydajność | (m3/h) | 8170 |
| Ciśnienie statyczne | Pa | 95 |
| Moc | (W) | 453 |
| Natężenie prądu | (A) | 2.5 |
| Ilość obrotów | (obr./min) | 960 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 33.5 |
| Średnica przyłącza Ø | (mm) | 560 |
| Model | TCBB/6-630/L | |
|---|---|---|
| Wydajność | (m3/h) | 11060 |
| Ciśnienie statyczne | Pa | 105 |
| Moc | (W) | 652 |
| Natężenie prądu | (A) | 3.2 |
| Ilość obrotów | (obr./min) | 900 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 38.5 |
| Średnica przyłącza Ø | (mm) | 630 |
| Model | TCBT/2-250/H (B) | |
|---|---|---|
| Wydajność | (m3/h) | 1730 |
| Ciśnienie statyczne | Pa | 90 |
| Moc | (W) | 114 |
| Natężenie prądu | (A) | 0.3 |
| Ilość obrotów | (obr./min) | 2775 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 8 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | TCBT-2-250-H (T) | |
|---|---|---|
| Wydajność | (m3/h) | 1730 |
| Ciśnienie statyczne | Pa | 90 |
| Moc | (W) | 114 |
| Natężenie prądu | (A) | 0.2 |
| Ilość obrotów | (obr./min) | 2775 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 8 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | TCBT/4-250/H (B) | |
|---|---|---|
| Wydajność | (m3/h) | 900 |
| Ciśnienie statyczne | Pa | 24 |
| Moc | (W) | 42 |
| Natężenie prądu | (A) | 0.3 |
| Ilość obrotów | (obr./min) | 1470 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 8 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | TCBT/4-250/H (T) | |
|---|---|---|
| Wydajność | (m3/h) | 900 |
| Ciśnienie statyczne | Pa | 24 |
| Moc | (W) | 42 |
| Natężenie prądu | (A) | 0.2 |
| Ilość obrotów | (obr./min) | 1470 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 8 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | TCBT/4-315/H* | |
|---|---|---|
| Wydajność | (m3/h) | 1950 |
| Ciśnienie statyczne | Pa | 64 |
| Moc | (W) | 99 |
| Natężenie prądu | (A) | 0.5 |
| Ilość obrotów | (obr./min) | 1445 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 11 |
| Średnica przyłącza Ø | (mm) | 315 |
| Model | TCBT/4-355/H* | |
|---|---|---|
| Wydajność | (m3/h) | 2470 |
| Ciśnienie statyczne | Pa | 73 |
| Moc | (W) | 117 |
| Natężenie prądu | (A) | 0.5 |
| Ilość obrotów | (obr./min) | 1415 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 13.2 |
| Średnica przyłącza Ø | (mm) | 355 |
| Model | TCBT/4-400/H* | |
|---|---|---|
| Wydajność | (m3/h) | 5140 |
| Ciśnienie statyczne | Pa | 80 |
| Moc | (W) | 341 |
| Natężenie prądu | (A) | 1.2 |
| Ilość obrotów | (obr./min) | 1410 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 15.5 |
| Średnica przyłącza Ø | (mm) | 400 |
| Model | TCBT/4-450/H* | |
|---|---|---|
| Wydajność | (m3/h) | 6650 |
| Ciśnienie statyczne | Pa | 145 |
| Moc | (W) | 526 |
| Natężenie prądu | (A) | 1.9 |
| Ilość obrotów | (obr./min) | 1405 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 21 |
| Średnica przyłącza Ø | (mm) | 450 |
| Model | TCBT/4-500/H* | |
|---|---|---|
| Wydajność | (m3/h) | 7590 |
| Ciśnienie statyczne | Pa | 170 |
| Moc | (W) | 641 |
| Natężenie prądu | (A) | 2.6 |
| Ilość obrotów | (obr./min) | 1420 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 25 |
| Średnica przyłącza Ø | (mm) | 500 |
| Model | TCBT/4-560/H* | |
|---|---|---|
| Wydajność | (m3/h) | 13370 |
| Ciśnienie statyczne | Pa | 190 |
| Moc | (W) | 1348 |
| Natężenie prądu | (A) | 4.2 |
| Ilość obrotów | (obr./min) | 1390 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 70 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 34.7 |
| Średnica przyłącza Ø | (mm) | 560 |
| Model | TCBT/4-710/H* | |
|---|---|---|
| Wydajność | (m3/h) | 26420 |
| Ciśnienie statyczne | Pa | 340 |
| Moc | (W) | 3441 |
| Natężenie prądu | (A) | 10.6 |
| Ilość obrotów | (obr./min) | 1460 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 40 |
| Minimalna temperatura pracy | (C) | -40 |
| Waga | (kg) | 54 |
| Średnica przyłącza Ø | (mm) | 710 |
ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:
- ogólna wentylacja lokali handlowych i hal przemysłowych,
- wentylacja magazynów i składów magazynowych,
- wentylacja garaży i budynków użyteczności publicznej, etc.
KONSTRUKCJA
- wirnik z blachy aluminiowej wyważany dynamicznie wg ISO 1940-1
- obudowa z blachy stalowej zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową
- puszka przyłączeniowa na obudowie
- montaż w pozycji poziomej lub pionowej
- przepływ powietrza wirnik -> silnik (HB)
- temperatura tłoczonego medium od -40°C do +40°C (modele 250 do 400 oraz 4/710 i 800), i od -40°C do +70°C (modele 450 do 630 oraz 6/710)
SILNIK ELEKTRYCZNY
- asynchroniczny, jednofazowy 230V 50Hz (TCBB)
- asynchroniczny, trójfazowy 230/400V 50Hz, 400V 50Hz (TCBT)
- stopień ochrony IP 54, klasa izolacji F (modele 250 do 400)
- stopień ochrony IP 65, klasa izolacji F (modele 250 do 400 i 6/710)
- stopień ochrony IP 55, klasa izolacii F (modele 4/710 i 800)
- do regulacji napięciowej (z wyjątkiem /4-560H, /4-630, 710 i T/800)
- do regulacji częstotliwościowej (silniki trójfazowe)
WYKONANIA SPECJALNE
- wersja przeciwwybuchowa
- przepływ powietrza silnik -> wirnik (HA)
| A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | |
|---|---|---|---|---|---|
TCBB/2-250/H |
327 | 292 | 170 | 254 | 10 |
|
TCBB/4-250/H |
327 | 292 | 170 | 254 | 10 |
|
TCBB/4-315/H |
386 | 355 | 170 | 315 | 10 |
|
TCBB/4-355/H* |
426 | 395 | 170 | 355 | 10 |
|
TCBB/4-400/H |
487 | 450 | 210 | 400 | 12 |
|
TCBB/4-450/H |
537 | 500 | 180 | 450 | 12 |
|
TCBB/4-500/H |
595 | 560 | 180 | 500 | 12 |
|
TCBB/4-560/L |
655 | 620 | 240 | 560 | 12 |
|
TCBB/4-560/H |
655 | 620 | 240 | 560 | 12 |
|
TCBB/4-630/L |
725 | 690 | 240 | 630 | 12 |
|
TCBB/6-355/H |
426 | 395 | 170 | 355 | 10 |
|
TCBB/6-400/H |
487 | 450 | 170 | 400 | 12 |
|
TCBB/6-500/H |
595 | 560 | 180 | 500 | 12 |
|
TCBB/6-560/L |
655 | 620 | 240 | 560 | 12 |
|
TCBB/6-630/L |
725 | 690 | 240 | 630 | 12 |
|
TCBT/2-250/H (B) |
327 | 292 | 170 | 254 | 10 |
|
TCBT-2-250-H (T) |
327 | 292 | 170 | 254 | 10 |
|
TCBT/4-250/H (B) |
327 | 292 | 170 | 254 | 10 |
|
TCBT/4-250/H (T) |
327 | 292 | 170 | 254 | 10 |
|
TCBT/4-315/H* |
386 | 355 | 170 | 315 | 10 |
|
TCBT/4-355/H* |
426 | 395 | 170 | 355 | 10 |
|
TCBT/4-400/H* |
487 | 450 | 210 | 400 | 12 |
|
TCBT/4-450/H* |
537 | 500 | 180 | 450 | 12 |
|
TCBT/4-500/H* |
595 | 560 | 180 | 500 | 12 |
|
TCBT/4-560/H* |
655 | 620 | 240 | 560 | 12 |
TCBT/4-710/H* |
806 | 770 | 380 | 710 | 415 |
| Wydajność (m3/h) | Ciśnienie statyczne Pa | Moc (W) | Natężenie prądu (A) | Ilość obrotów (obr./min) | Napięcie (V) | Maksymalna temperatura pracy (C) | Minimalna temperatura pracy (C) | Waga (kg) | Średnica przyłącza Ø (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|
| TCBB/2-250/H | 1680 | 102 | 123 | 0.5 | 2680 | 230 | 40 | -40 | 8 | 250 |
| TCBB/4-250/H | 900 | 27 | 44 | 0.2 | 1430 | 230 | 40 | -40 | 8 | 250 |
| TCBB/4-315/H | 1990 | 63 | 105 | 0.6 | 1435 | 230 | 40 | -40 | 11 | 315 |
| TCBB/4-355/H* | 2460 | 75 | 120 | 0.6 | 1420 | 230 | 40 | -40 | 13.2 | 355 |
| TCBB/4-400/H | 5190 | 85 | 360 | 1.6 | 1420 | 230 | 40 | -40 | 15.5 | 400 |
| TCBB/4-450/H | 6810 | 150 | 594 | 2.6 | 1410 | 230 | 70 | -40 | 21 | 450 |
| TCBB/4-500/H | 7500 | 165 | 636 | 2.8 | 1410 | 230 | 70 | -40 | 25 | 500 |
| TCBB/4-560/L | 11970 | 205 | 1289 | 6 | 1405 | 230 | 70 | -40 | 33 | 560 |
| TCBB/4-560/H | 12960 | 202 | 1461 | 6.6 | 1390 | 230 | 70 | -40 | 34.7 | 560 |
| TCBB/4-630/L | 15730 | 230 | 1707 | 7.5 | 1365 | 230 | 70 | -40 | 40 | 630 |
| TCBB/6-355/H | 2160 | 26 | 92 | 0.4 | 880 | 230 | 40 | -40 | 13.2 | 355 |
| TCBB/6-400/H | 2820 | 27 | 118 | 0.5 | 870 | 230 | 40 | -40 | 15.5 | 400 |
| TCBB/6-500/H | 5220 | 65 | 226 | 1 | 920 | 230 | 70 | -40 | 24.8 | 500 |
| TCBB/6-560/L | 8170 | 95 | 453 | 2.5 | 960 | 230 | 70 | -40 | 33.5 | 560 |
| TCBB/6-630/L | 11060 | 105 | 652 | 3.2 | 900 | 230 | 70 | -40 | 38.5 | 630 |
| TCBT/2-250/H (B) | 1730 | 90 | 114 | 0.3 | 2775 | 230 | 40 | -40 | 8 | 250 |
| TCBT-2-250-H (T) | 1730 | 90 | 114 | 0.2 | 2775 | 400 | 40 | -40 | 8 | 250 |
| TCBT/4-250/H (B) | 900 | 24 | 42 | 0.3 | 1470 | 230 | 40 | -40 | 8 | 250 |
| TCBT/4-250/H (T) | 900 | 24 | 42 | 0.2 | 1470 | 400 | 40 | -40 | 8 | 250 |
| TCBT/4-315/H* | 1950 | 64 | 99 | 0.5 | 1445 | 400 | 40 | -40 | 11 | 315 |
| TCBT/4-355/H* | 2470 | 73 | 117 | 0.5 | 1415 | 400 | 40 | -40 | 13.2 | 355 |
| TCBT/4-400/H* | 5140 | 80 | 341 | 1.2 | 1410 | 400 | 40 | -40 | 15.5 | 400 |
| TCBT/4-450/H* | 6650 | 145 | 526 | 1.9 | 1405 | 400 | 70 | -40 | 21 | 450 |
| TCBT/4-500/H* | 7590 | 170 | 641 | 2.6 | 1420 | 400 | 70 | -40 | 25 | 500 |
| TCBT/4-560/H* | 13370 | 190 | 1348 | 4.2 | 1390 | 400 | 70 | -40 | 34.7 | 560 |
| TCBT/4-710/H* | 26420 | 340 | 3441 | 10.6 | 1460 | 400 | 40 | -40 | 54 | 710 |
Produkty powiązane
