Nowość

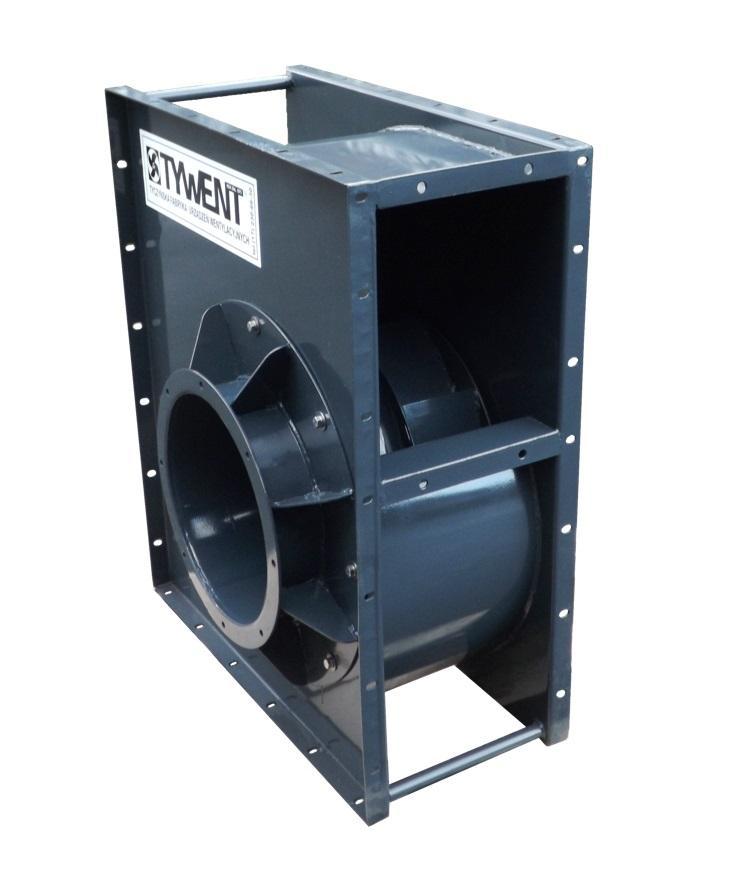

Wentylator przeciwwybuchowy PFPK EX
służy do przetłaczania gazów, par lub pyłów wybuchowych
Cena od:
4610.04
zł
3748.00 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
| Model | PFPK EX-200/2 |
|
|---|---|---|
| Wydajność | (m3/h) | 3050 |
| Maksymalne ciśnienie | (Pa) | 1200 |
| Moc | (W) | 1,1 |
| Ilość obrotów | (obr./min) | 2800 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 79 |
| Waga | (kg) | 30 |
| Model | PFPK EX-200/2 3G/3D |
|
|---|---|---|
| Wydajność | (m3/h) | 3050 |
| Maksymalne ciśnienie | (Pa) | 1200 |
| Moc | (W) | 1,1 |
| Ilość obrotów | (obr./min) | 2800 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 79 |
| Waga | (kg) | 30 |
| Model | PFPK EX-200/4 |
|
|---|---|---|
| Wydajność | (m3/h) | 1540 |
| Maksymalne ciśnienie | (Pa) | 300 |
| Moc | (W) | 0,18 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 59 |
| Waga | (kg) | 33 |
| Model | PFPK EX-200/4 3G/3D |
|
|---|---|---|
| Wydajność | (m3/h) | 1540 |
| Maksymalne ciśnienie | (Pa) | 300 |
| Moc | (W) | 0,18 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 59 |
| Waga | (kg) | 33 |
| Model | PFPK EX-250/2 |
|
|---|---|---|
| Wydajność | (m3/h) | 3900 |
| Maksymalne ciśnienie | (Pa) | 1300 |
| Moc | (W) | 1,5 |
| Ilość obrotów | (obr./min) | 2800 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 80 |
| Waga | (kg) | 43 |
| Model | PFPK EX-250/2 3G/3D |
|
|---|---|---|
| Wydajność | (m3/h) | 3900 |
| Maksymalne ciśnienie | (Pa) | 1300 |
| Moc | (W) | 1,5 |
| Ilość obrotów | (obr./min) | 2800 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 80 |
| Waga | (kg) | 43 |
| Model | PFPK EX-250/4 |
|
|---|---|---|
| Wydajność | (m3/h) | 2160 |
| Maksymalne ciśnienie | (Pa) | 325 |
| Moc | (W) | 0,25 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 60 |
| Waga | (kg) | 36 |
| Model | PFPK EX-250/4 3G/3D |
|
|---|---|---|
| Wydajność | (m3/h) | 2160 |
| Maksymalne ciśnienie | (Pa) | 325 |
| Moc | (W) | 0,25 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 60 |
| Waga | (kg) | 36 |
| Model | PFPK EX-315/2 |
|
|---|---|---|
| Wydajność | (m3/h) | 6500 |
| Maksymalne ciśnienie | (Pa) | 1820 |
| Moc | (W) | 2,2 |
| Ilość obrotów | (obr./min) | 2800 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 82 |
| Waga | (kg) | 52 |
| Model | PFPK EX-315/2 3G/3D |
|
|---|---|---|
| Wydajność | (m3/h) | 6500 |
| Maksymalne ciśnienie | (Pa) | 1820 |
| Moc | (W) | 2,2 |
| Ilość obrotów | (obr./min) | 2800 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 82 |
| Waga | (kg) | 52 |
| Model | PFPK EX-315/4 |
|
|---|---|---|
| Wydajność | (m3/h) | 3200 |
| Maksymalne ciśnienie | (Pa) | 450 |
| Moc | (W) | 0,37 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 66 |
| Waga | (kg) | 37 |
| Model | PFPK EX-315/4 3G/3D |
|
|---|---|---|
| Wydajność | (m3/h) | 3200 |
| Maksymalne ciśnienie | (Pa) | 450 |
| Moc | (W) | 0,37 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 66 |
| Waga | (kg) | 37 |
| Model | PFPK EX-315/4D |
|
|---|---|---|
| Wydajność | (m3/h) | 3780 |
| Maksymalne ciśnienie | (Pa) | 600 |
| Moc | (W) | 0,55 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 67 |
| Waga | (kg) | 58 |
| Model | PFPK EX-315/4D 3G/3D |
|
|---|---|---|
| Wydajność | (m3/h) | 3780 |
| Maksymalne ciśnienie | (Pa) | 600 |
| Moc | (W) | 0,55 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 67 |
| Waga | (kg) | 58 |
| Model | PFPK EX-355/2 |
|
|---|---|---|
| Wydajność | (m3/h) | 9360 |
| Maksymalne ciśnienie | (Pa) | 2500 |
| Moc | (W) | 4 |
| Ilość obrotów | (obr./min) | 2800 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 85 |
| Waga | (kg) | 92 |
| Model | PFPK EX-355/2 3G/3D |
|
|---|---|---|
| Wydajność | (m3/h) | 9360 |
| Maksymalne ciśnienie | (Pa) | 2500 |
| Moc | (W) | 4 |
| Ilość obrotów | (obr./min) | 2800 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 85 |
| Waga | (kg) | 92 |
| Model | PFPK EX-355/4 |
|
|---|---|---|
| Wydajność | (m3/h) | 5800 |
| Maksymalne ciśnienie | (Pa) | 630 |
| Moc | (W) | 0,75 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 400 |
| Poziom hałasu | (dB(A)/3m) | 68 |
| Waga | (kg) | 62 |
Zastosowanie:
Promieniowe wentylatory przeciwwybuchowe - przystosowane do przetłaczania gazów, par lub pyłów wybuchowych.
Produkowane w dwóch wersjach:
- PFPK EX - wentylatory do pracy w strefach Z1 (1) i Z2 (2)* zagrożenia wybuchem gazów
Oznaczenie wentylatorów:
Klasa temperaturowa: od T1 do T3 (na specjalne zamówienie T4)
Temperatura otoczenia: do +40 st C
Grupa wybuchowości: II (mieszaniny podgrupy II A i II B)
Wentylatory nieprzystosowane do regulacji obrotów.
- PFPK EX 3G/3D - wentylatory do pracy w strefach Z2 (2) i Z22 (22)* zagrożenia wybuchem gazów i pyłów.
Oznaczenie wentylatorów:
Klasa temperaturowa dla gazów: od T1 do T3
Maksymalna temp. powierzchni dla pyłów do +120 st C
Temperatura otoczenia: do +40 st C
Grupa wybuchowości dla gazów: II A i II B
Grupa wybuchowości dla pyłów: III B
Wentylatory przystosowane do regulacji obrotów atestowanym przemiennikiem częstotliwości.
W celu zapewnienia odpowiedniej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3 x PTC 155 C) powinny być podłączone do przekaźnika z certyfikatem EC.
Na zamówienie dostępne są również wentylatory przeciwwybuchowe do strefy Z1 (1) przystosowane do regulacji obrotów przemiennikiem częstotliwości.
*Oznaczenie strefy
Z1 - strefa, w której mieszanina gazów par lub mgieł może występować w normalnych warunkach pracy.
Z2 - strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale.
Z22 - strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia wybuchowej mieszaniny pyłów i występuje krótki czas np. podczas awarii.
KONSTRUKCJA:
W celu zapewnienia odpowiedniej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3 x PTC 155 C) powinny być podłączone do przekaźnika z certyfikatem EC.
Na zamówienie dostępne są również wentylatory przeciwwybuchowe do strefy Z1 (1) przystosowane do regulacji obrotów przemiennikiem częstotliwości.
*Oznaczenie strefy
Z1 - strefa, w której mieszanina gazów par lub mgieł może występować w normalnych warunkach pracy.
Z2 - strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale.
Z22 - strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia wybuchowej mieszaniny pyłów i występuje krótki czas np. podczas awarii.
KONSTRUKCJA:
Obudowa - stal chromoniklowa 1.4301, malowana proszkowo farbą antystatyczną.
Wirnik promieniowy - stal chromoniklowa 1.4301, malowana proszkowo farbą antystatyczną
Silnik elektryczny przeciwwybuchowy (trójfazowy).
Standardowo produkowane są wentylatory w układzie obudowy LEWYM. Układ obudowy PRAWY dostępny na zamówienie.
W projektowaniu wyrobów uwzględniono wymagania :
DYREKTYWY – 98/37/WE - Bezpieczeństwa maszyn.
DYREKTYWY – 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem.
| A (mm) | |
|---|---|
PFPK EX-200/2 |
<- wymiary przedstawia grafika |
|
PFPK EX-200/2 3G/3D |
<- wymiary przedstawia grafika |
|
PFPK EX-200/4 |
<- wymiary przedstawia grafika |
|
PFPK EX-200/4 3G/3D |
<- wymiary przedstawia grafika |
|
PFPK EX-250/2 |
<- wymiary przedstawia grafika |
|
PFPK EX-250/2 3G/3D |
<- wymiary przedstawia grafika |
|
PFPK EX-250/4 |
<- wymiary przedstawia grafika |
|
PFPK EX-250/4 3G/3D |
<- wymiary przedstawia grafika |
|
PFPK EX-315/2 |
<- wymiary przedstawia grafika |
|
PFPK EX-315/2 3G/3D |
<- wymiary przedstawia grafika |
|
PFPK EX-315/4 |
<- wymiary przedstawia grafika |
|
PFPK EX-315/4 3G/3D |
<- wymiary przedstawia grafika |
|
PFPK EX-315/4D |
<- wymiary przedstawia grafika |
|
PFPK EX-315/4D 3G/3D |
<- wymiary przedstawia grafika |
|
PFPK EX-355/2 |
<- wymiary przedstawia grafika |
|
PFPK EX-355/2 3G/3D |
<- wymiary przedstawia grafika |
|
PFPK EX-355/4 |
<- wymiary przedstawia grafika |
| Wydajność (m3/h) | Maksymalne ciśnienie (Pa) | Moc (W) | Ilość obrotów (obr./min) | Napięcie (V) | Poziom hałasu (dB(A)/3m) | Waga (kg) | |
|---|---|---|---|---|---|---|---|
|
PFPK EX-200/2 |
3050 | 1200 | 1,1 | 2800 | 400 | 79 | 30 |
|
PFPK EX-200/2 3G/3D |
3050 | 1200 | 1,1 | 2800 | 400 | 79 | 30 |
|
PFPK EX-200/4 |
1540 | 300 | 0,18 | 1400 | 400 | 59 | 33 |
|
PFPK EX-200/4 3G/3D |
1540 | 300 | 0,18 | 1400 | 400 | 59 | 33 |
|
PFPK EX-250/2 |
3900 | 1300 | 1,5 | 2800 | 400 | 80 | 43 |
|
PFPK EX-250/2 3G/3D |
3900 | 1300 | 1,5 | 2800 | 400 | 80 | 43 |
|
PFPK EX-250/4 |
2160 | 325 | 0,25 | 1400 | 400 | 60 | 36 |
|
PFPK EX-250/4 3G/3D |
2160 | 325 | 0,25 | 1400 | 400 | 60 | 36 |
|
PFPK EX-315/2 |
6500 | 1820 | 2,2 | 2800 | 400 | 82 | 52 |
|
PFPK EX-315/2 3G/3D |
6500 | 1820 | 2,2 | 2800 | 400 | 82 | 52 |
|
PFPK EX-315/4 |
3200 | 450 | 0,37 | 1400 | 400 | 66 | 37 |
|
PFPK EX-315/4 3G/3D |
3200 | 450 | 0,37 | 1400 | 400 | 66 | 37 |
|
PFPK EX-315/4D |
3780 | 600 | 0,55 | 1400 | 400 | 67 | 58 |
|
PFPK EX-315/4D 3G/3D |
3780 | 600 | 0,55 | 1400 | 400 | 67 | 58 |
|
PFPK EX-355/2 |
9360 | 2500 | 4 | 2800 | 400 | 85 | 92 |
|
PFPK EX-355/2 3G/3D |
9360 | 2500 | 4 | 2800 | 400 | 85 | 92 |
|
PFPK EX-355/4 |
5800 | 630 | 0,75 | 1400 | 400 | 68 | 62 |
