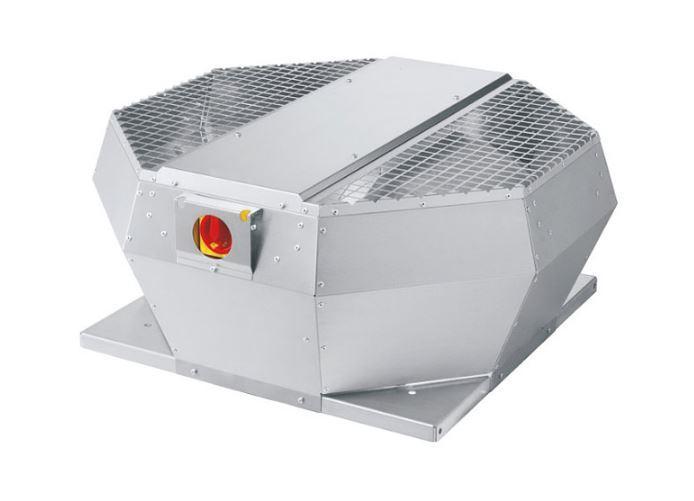

Wentylator dachowy VIVER.PS EC
Dachowy wentylator promieniowy z wyrzutem pionowym z silnikiem umieszczonym w strumieniu przepływającego powietrza.
Cena od:
2020.00
zł
1642.28 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | VIVER.PS EC 2-190/600EC | |
|---|---|---|
| Wydajność | (m3/h) | 660 |
| Maksymalne ciśnienie | (Pa) | 830 |
| Moc | (W) | 114 |
| Natężenie prądu znamionowego | (A) | 0,9 |
| Ilość obrotów | (obr./min) | 4010 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 76 |
| Waga | (kg) | 4,9 |
| Model | VIVER.PS EC 2-220/950EC | |
|---|---|---|
| Wydajność | (m3/h) | 940 |
| Maksymalne ciśnienie | (Pa) | 570 |
| Moc | (W) | 113 |
| Natężenie prądu znamionowego | (A) | 0,93 |
| Ilość obrotów | (obr./min) | 2930 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 60 |
| Poziom hałasu | (dB(A)/3m) | 70 |
| Waga | (kg) | 5,1 |
| Model | VIVER.PS EC 2-250/1200EC | |
|---|---|---|
| Wydajność | (m3/h) | 1165 |
| Maksymalne ciśnienie | (Pa) | 660 |
| Moc | (W) | 167 |
| Natężenie prądu znamionowego | (A) | 1,4 |
| Ilość obrotów | (obr./min) | 2800 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 60 |
| Poziom hałasu | (dB(A)/3m) | 74 |
| Waga | (kg) | 5,7 |
| Model | VIVER.PS EC 2-280/1900EC | |
|---|---|---|
| Wydajność | (m3/h) | 1970 |
| Maksymalne ciśnienie | (Pa) | 830 |
| Moc | (W) | 268 |
| Natężenie prądu znamionowego | (A) | 1,88 |
| Ilość obrotów | (obr./min) | 2930 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 55 |
| Poziom hałasu | (dB(A)/3m) | 78 |
| Waga | (kg) | 8,3 |
| Model | VIVER.PS EC 4-355/2700EC | |
|---|---|---|
| Wydajność | (m3/h) | 2750 |
| Maksymalne ciśnienie | (Pa) | 450 |
| Moc | (W) | 165 |
| Natężenie prądu znamionowego | (A) | 1,40 |
| Ilość obrotów | (obr./min) | 1545 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 60 |
| Poziom hałasu | (dB(A)/3m) | 68 |
| Waga | (kg) | 15,4 |
| Model | VIVER.PS EC 4-400/4400EC | |
|---|---|---|
| Wydajność | (m3/h) | 4460 |
| Maksymalne ciśnienie | (Pa) | 920 |
| Moc | (W) | 503 |
| Natężenie prądu znamionowego | (A) | 2,32 |
| Ilość obrotów | (obr./min) | 1980 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 73 |
| Waga | (kg) | 19,4 |
| Model | VIVER.PS EC 4-450/5500EC | |
|---|---|---|
| Wydajność | (m3/h) | 5550 |
| Maksymalne ciśnienie | (Pa) | 640 |
| Moc | (W) | 509 |
| Natężenie prądu znamionowego | (A) | 2,34 |
| Ilość obrotów | (obr./min) | 1515 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 73 |
| Waga | (kg) | 22 |
| Model | VIVER.PS EC 4-500/8000TEC | |
|---|---|---|
| Wydajność | (m3/h) | 8050 |
| Maksymalne ciśnienie | (Pa) | 1095 |
| Moc | (W) | 1331 |
| Natężenie prądu znamionowego | (A) | 2,05 |
| Ilość obrotów | (obr./min) | 1640 |
| Napięcie | (V) | 400, 3~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 79 |
| Waga | (kg) | 30,5 |
| Model | VIVER.PS EC 4-560/12000TEC | |
|---|---|---|
| Wydajność | (m3/h) | 14060 |
| Maksymalne ciśnienie | (Pa) | 1260 |
| Moc | (W) | 3406 |
| Natężenie prądu znamionowego | (A) | 5,2 |
| Ilość obrotów | (obr./min) | 1790 |
| Napięcie | (V) | 400, 3~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 60 |
| Poziom hałasu | (dB(A)/3m) | 87 |
| Waga | (kg) | 49,9 |
| Model | VIVER.PS EC 4-630/14960TEC | |
|---|---|---|
| Wydajność | (m3/h) | 14960 |
| Maksymalne ciśnienie | (Pa) | 900 |
| Moc | (W) | 2707 |
| Natężenie prądu znamionowego | (A) | 4,10 |
| Ilość obrotów | (obr./min) | 1300 |
| Napięcie | (V) | 400, 3~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 84 |
| Waga | (kg) | 50,3 |
Pobierz kartę katalogową
KONSTRUKCJA
Dachowy wentylator promieniowy z wyrzutem pionowym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa boczna i górna została wykonana z wysokiej jakości niekorodującego stopu aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Składa się z niskoprofilowanej osłony w kształcie ośmiokąta, redukującej straty ciśnienia przepływającego powietrza i została zakończona siatką. Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiajace montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdragniowe.
W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVER.P EC wyposażone zostały w zitegrowany na obudowie wyłącznik serwisowy. Wentylator został wyposażony w wyważany dynamicznie (podwójny stopień wyważenia w klasie G 6.3) wirnik typu B o łopatkach pochylonych do tyłu, wykonany z tworzywa sztucznego. Wirnik został zintegrowany z silnikiem.
NAPĘD I STEROWANIE
Silnik elektryczny komutowany elektronicznie (EC) ze zintegrowanym kontrolerem i zabezpieczeniem termicznym. Zasilanie 230V ~1, 50Hz (modele 190-450) lub 400~V 50Hz (modele 500-630). Silniki przystosowane są do płynnej regulacji prędkości obrotowej w szerokim zakresie pracy wentylatora.
Zadanie obrotów odbywa się poprzez podłączenie potencjometru lub innego zewnętrznego sterownika wykorzystującego sygnał analogowy 0-10V. Stopień ochrony urzączenia IPX4. Stopień ochrony silnika IP54 (IP33 dla modeli 250, 280). Klasa izolacji F (B w przypadku modelu 355).
ZAKRES TEMPERATURY PRACY
-25 ÷ 60°C – w zależności od modelu
ZASTOSOWANIE
Wentylacja ogólna wyciągowa w obiektach mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na pionowy wyrzut powietrza znajdują szczególne zastosowanie dla obiektów zlokalizowanych w gęstej zabudowie, gdzie istotne są parametry hałasu emitowanego na zewnątrz, jak również w budynkach o małej ilości wolnej przestrzeni dachowej.
KONSTRUKCJA
Dachowy wentylator promieniowy z wyrzutem pionowym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa boczna i górna została wykonana z wysokiej jakości niekorodującego stopu aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Składa się z niskoprofilowanej osłony w kształcie ośmiokąta, redukującej straty ciśnienia przepływającego powietrza i została zakończona siatką. Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiajace montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdragniowe.
W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVER.P EC wyposażone zostały w zitegrowany na obudowie wyłącznik serwisowy. Wentylator został wyposażony w wyważany dynamicznie (podwójny stopień wyważenia w klasie G 6.3) wirnik typu B o łopatkach pochylonych do tyłu, wykonany z tworzywa sztucznego. Wirnik został zintegrowany z silnikiem.
NAPĘD I STEROWANIE
Silnik elektryczny komutowany elektronicznie (EC) ze zintegrowanym kontrolerem i zabezpieczeniem termicznym. Zasilanie 230V ~1, 50Hz (modele 190-450) lub 400~V 50Hz (modele 500-630). Silniki przystosowane są do płynnej regulacji prędkości obrotowej w szerokim zakresie pracy wentylatora.
Zadanie obrotów odbywa się poprzez podłączenie potencjometru lub innego zewnętrznego sterownika wykorzystującego sygnał analogowy 0-10V. Stopień ochrony urzączenia IPX4. Stopień ochrony silnika IP54 (IP33 dla modeli 250, 280). Klasa izolacji F (B w przypadku modelu 355).
ZAKRES TEMPERATURY PRACY
-25 ÷ 60°C – w zależności od modelu
ZASTOSOWANIE
Wentylacja ogólna wyciągowa w obiektach mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na pionowy wyrzut powietrza znajdują szczególne zastosowanie dla obiektów zlokalizowanych w gęstej zabudowie, gdzie istotne są parametry hałasu emitowanego na zewnątrz, jak również w budynkach o małej ilości wolnej przestrzeni dachowej.

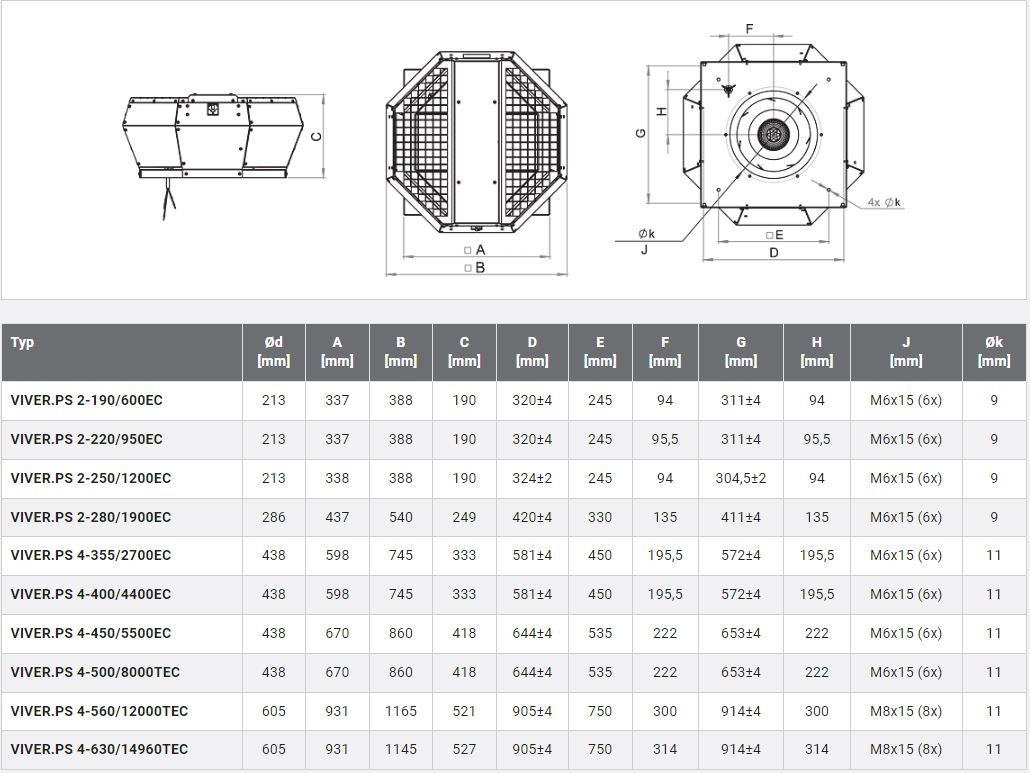

| Wymiary mm | |
|---|---|
VIVER.PS EC 2-190/600EC |
Zaprezentowane na grafice obok |
|
VIVER.PS EC 2-220/950EC |
Zaprezentowane na grafice obok |
|
VIVER.PS EC 2-250/1200EC |
Zaprezentowane na grafice obok |
|
VIVER.PS EC 2-280/1900EC |
Zaprezentowane na grafice obok |
|
VIVER.PS EC 4-355/2700EC |
Zaprezentowane na grafice obok |
|
VIVER.PS EC 4-400/4400EC |
Zaprezentowane na grafice obok |
|
VIVER.PS EC 4-450/5500EC |
Zaprezentowane na grafice obok |
|
VIVER.PS EC 4-500/8000TEC |
Zaprezentowane na grafice obok |
|
VIVER.PS EC 4-560/12000TEC |
Zaprezentowane na grafice obok |
|
VIVER.PS EC 4-630/14960TEC |
Zaprezentowane na grafice obok |
| Wydajność (m3/h) | Maksymalne ciśnienie (Pa) | Moc (W) | Natężenie prądu znamionowego (A) | Ilość obrotów (obr./min) | Napięcie (V) | Maksymalna temperatura pracy (C) | Poziom hałasu (dB(A)/3m) | Waga (kg) | |
|---|---|---|---|---|---|---|---|---|---|
| VIVER.PS EC 2-190/600EC | 660 | 830 | 114 | 0,9 | 4010 | 230, 1~ / 0-10 | 50 | 76 | 4,9 |
| VIVER.PS EC 2-220/950EC | 940 | 570 | 113 | 0,93 | 2930 | 230, 1~ / 0-10 | 60 | 70 | 5,1 |
| VIVER.PS EC 2-250/1200EC | 1165 | 660 | 167 | 1,4 | 2800 | 230, 1~ / 0-10 | 60 | 74 | 5,7 |
| VIVER.PS EC 2-280/1900EC | 1970 | 830 | 268 | 1,88 | 2930 | 230, 1~ / 0-10 | 55 | 78 | 8,3 |
| VIVER.PS EC 4-355/2700EC | 2750 | 450 | 165 | 1,40 | 1545 | 230, 1~ / 0-10 | 60 | 68 | 15,4 |
| VIVER.PS EC 4-400/4400EC | 4460 | 920 | 503 | 2,32 | 1980 | 230, 1~ / 0-10 | 50 | 73 | 19,4 |
| VIVER.PS EC 4-450/5500EC | 5550 | 640 | 509 | 2,34 | 1515 | 230, 1~ / 0-10 | 50 | 73 | 22 |
| VIVER.PS EC 4-500/8000TEC | 8050 | 1095 | 1331 | 2,05 | 1640 | 400, 3~ / 0-10 | 50 | 79 | 30,5 |
| VIVER.PS EC 4-560/12000TEC | 14060 | 1260 | 3406 | 5,2 | 1790 | 400, 3~ / 0-10 | 60 | 87 | 49,9 |
| VIVER.PS EC 4-630/14960TEC | 14960 | 900 | 2707 | 4,10 | 1300 | 400, 3~ / 0-10 | 50 | 84 | 50,3 |
