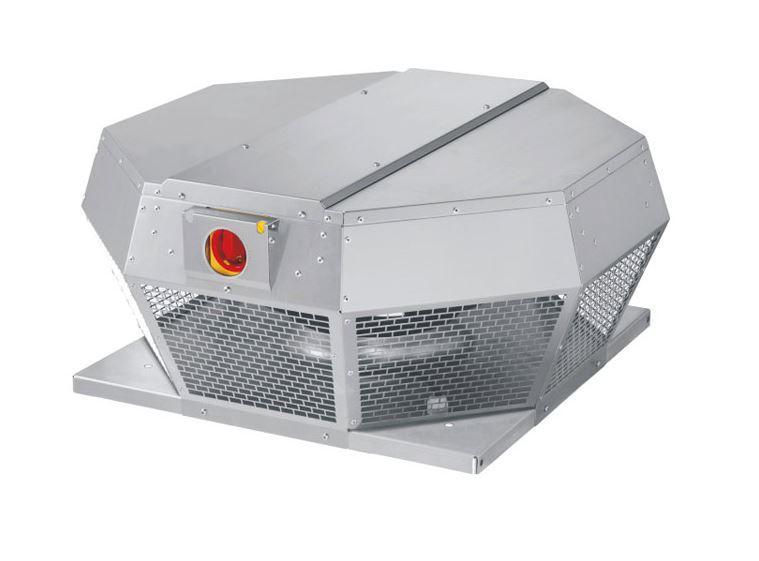

Wentylator dachowy VIVO.P EC
Dachowy wentylator promieniowy z wyrzutem poziomym z silnikiem umieszczonym w strumieniu przepływającego powietrza.
Cena od:
1661.00
zł
1350.41 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | VIVO.P EC 2-190/650EC | |
|---|---|---|
| Wydajność | (m3/h) | 670 |
| Maksymalne ciśnienie | (Pa) | 780 |
| Moc | (W) | 115 |
| Natężenie prądu znamionowego | (A) | 1 |
| Ilość obrotów | (obr./min) | 4010 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 50 |
| Waga | (kg) | 4,7 |
| Model | VIVO.P EC 2-220/1000EC | |
|---|---|---|
| Wydajność | (m3/h) | 1000 |
| Maksymalne ciśnienie | (Pa) | 530 |
| Moc | (W) | 120 |
| Natężenie prądu znamionowego | (A) | 1 |
| Ilość obrotów | (obr./min) | 2900 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 60 |
| Waga | (kg) | 5,1 |
| Model | VIVO.P EC 2-250/1300EC | |
|---|---|---|
| Wydajność | (m3/h) | 1400 |
| Maksymalne ciśnienie | (Pa) | 660 |
| Moc | (W) | 168 |
| Natężenie prądu znamionowego | (A) | 1,3 |
| Ilość obrotów | (obr./min) | 2795 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 60 |
| Waga | (kg) | 5,5 |
| Model | VIVO.P EC 2-280/2000EC | |
|---|---|---|
| Wydajność | (m3/h) | 2015 |
| Maksymalne ciśnienie | (Pa) | 790 |
| Moc | (W) | 283 |
| Natężenie prądu znamionowego | (A) | 2,00 |
| Ilość obrotów | (obr./min) | 2900 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 55 |
| Waga | (kg) | 8,6 |
| Model | VIVO.P EC 4-355/3100EC | |
|---|---|---|
| Wydajność | (m3/h) | 3100 |
| Maksymalne ciśnienie | (Pa) | 430 |
| Moc | (W) | 165 |
| Natężenie prądu znamionowego | (A) | 1,42 |
| Ilość obrotów | (obr./min) | 1540 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 60 |
| Waga | (kg) | 14,8 |
| Model | VIVO.P EC 4-400/5400EC | |
|---|---|---|
| Wydajność | (m3/h) | 5430 |
| Maksymalne ciśnienie | (Pa) | 850 |
| Moc | (W) | 506 |
| Natężenie prądu znamionowego | (A) | 2,33 |
| Ilość obrotów | (obr./min) | 1960 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 50 |
| Waga | (kg) | 17,0 |
| Model | VIVO.P EC 4-450/6200EC | |
|---|---|---|
| Wydajność | (m3/h) | 6230 |
| Maksymalne ciśnienie | (Pa) | 630 |
| Moc | (W) | 511 |
| Natężenie prądu znamionowego | (A) | 2,35 |
| Ilość obrotów | (obr./min) | 1530 |
| Napięcie | (V) | 230, 1~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 50 |
| Waga | (kg) | 20,8 |
| Model | VIVO.P EC 4-500/9600TEC | |
|---|---|---|
| Wydajność | (m3/h) | 9650 |
| Maksymalne ciśnienie | (Pa) | 1070 |
| Moc | (W) | 1328 |
| Natężenie prądu znamionowego | (A) | 2,05 |
| Ilość obrotów | (obr./min) | 1590 |
| Napięcie | (V) | 400, 3~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 50 |
| Waga | (kg) | 27,3 |
| Model | VIVO.P EC 4-560/13100TEC | |
|---|---|---|
| Wydajność | (m3/h) | 15160 |
| Maksymalne ciśnienie | (Pa) | 1210 |
| Moc | (W) | 3510 |
| Natężenie prądu znamionowego | (A) | 5,4 |
| Ilość obrotów | (obr./min) | 1790 |
| Napięcie | (V) | 400, 3~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 60 |
| Waga | (kg) | 47,9 |
| Model | VIVO.P EC 4-630/18770TEC | |
|---|---|---|
| Wydajność | (m3/h) | 18770 |
| Maksymalne ciśnienie | (Pa) | 795 |
| Moc | (W) | 2702 |
| Natężenie prądu znamionowego | (A) | 4,00 |
| Ilość obrotów | (obr./min) | 1300 |
| Napięcie | (V) | 400, 3~ / 0-10 |
| Maksymalna temperatura pracy | (C) | 50 |
| Waga | (kg) | 49 |
Pobierz kartę katalogową
KONSTRUKCJA
Dachowy wentylator promieniowy z wyrzutem poziomym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa boczna i górna została wykonana z wysokiej jakości stopu niekorodującego aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Składa się z nisko profilowanej osłony w kształcie ośmiokąta i została zakończona siatką. Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiajace montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdragniowe.
W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVO.P EC wyposażone zostały w zitegrowany na obudowie wyłącznik serwisowy. Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu, wykonany z tworzywa sztucznego (wyważany dynamicznie, podwójny stopień wyważenia w klasie G 6.3).
NAPĘD I STEROWANIE
Silnik elektryczny komutowany elektronicznie (EC) z wbudowanym kontrolerem i zabezpieczeniem termicznym. Silnik został zintegrowany z wirnikiem. Zasilanie 230V ~1, 50Hz (modele 190-450) lub 400~V 50Hz (modele 500-630). Silniki przystosowane są do płynnej regulacji prędkości obrotowej w szerokim zakresie pracy wentylatora.
Zadanie obrotów odbywa się poprzez podłączenie potencjometru lub innego zewnętrznego sterownika wykorzystującego sygnał analogowy 0-10V. Stopień ochrony urzączenia IPX4. Stopień ochrony silnika IP54 (IP33 dla modeli 250, 280). Klasa izolacji F (B w przypadku modelu 355).
ZAKRES TEMPERATURY PRACY
-25 ÷ 60°C – w zależności od modelu
ZASTOSOWANIE
Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej.
KONSTRUKCJA
Dachowy wentylator promieniowy z wyrzutem poziomym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa boczna i górna została wykonana z wysokiej jakości stopu niekorodującego aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Składa się z nisko profilowanej osłony w kształcie ośmiokąta i została zakończona siatką. Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiajace montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdragniowe.
W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVO.P EC wyposażone zostały w zitegrowany na obudowie wyłącznik serwisowy. Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu, wykonany z tworzywa sztucznego (wyważany dynamicznie, podwójny stopień wyważenia w klasie G 6.3).
NAPĘD I STEROWANIE
Silnik elektryczny komutowany elektronicznie (EC) z wbudowanym kontrolerem i zabezpieczeniem termicznym. Silnik został zintegrowany z wirnikiem. Zasilanie 230V ~1, 50Hz (modele 190-450) lub 400~V 50Hz (modele 500-630). Silniki przystosowane są do płynnej regulacji prędkości obrotowej w szerokim zakresie pracy wentylatora.
Zadanie obrotów odbywa się poprzez podłączenie potencjometru lub innego zewnętrznego sterownika wykorzystującego sygnał analogowy 0-10V. Stopień ochrony urzączenia IPX4. Stopień ochrony silnika IP54 (IP33 dla modeli 250, 280). Klasa izolacji F (B w przypadku modelu 355).
ZAKRES TEMPERATURY PRACY
-25 ÷ 60°C – w zależności od modelu
ZASTOSOWANIE
Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej.

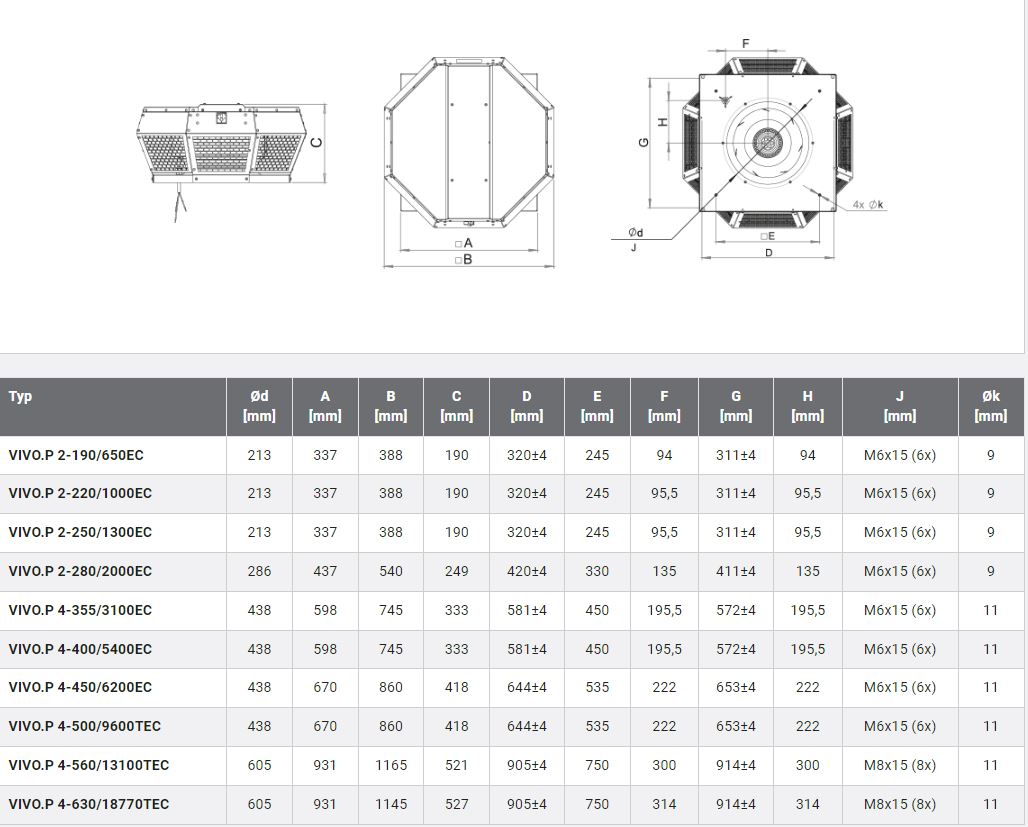

| Wymiary mm | |
|---|---|
VIVO.P EC 2-190/650EC |
Zaprezentowane na grafice obok |
|
VIVO.P EC 2-220/1000EC |
Zaprezentowane na grafice obok |
|
VIVO.P EC 2-250/1300EC |
Zaprezentowane na grafice obok |
|
VIVO.P EC 2-280/2000EC |
Zaprezentowane na grafice obok |
|
VIVO.P EC 4-355/3100EC |
Zaprezentowane na grafice obok |
|
VIVO.P EC 4-400/5400EC |
Zaprezentowane na grafice obok |
|
VIVO.P EC 4-450/6200EC |
Zaprezentowane na grafice obok |
|
VIVO.P EC 4-500/9600TEC |
Zaprezentowane na grafice obok |
|
VIVO.P EC 4-560/13100TEC |
Zaprezentowane na grafice obok |
|
VIVO.P EC 4-630/18770TEC |
Zaprezentowane na grafice obok |
| Wydajność (m3/h) | Maksymalne ciśnienie (Pa) | Moc (W) | Natężenie prądu znamionowego (A) | Ilość obrotów (obr./min) | Napięcie (V) | Maksymalna temperatura pracy (C) | Waga (kg) | |
|---|---|---|---|---|---|---|---|---|
| VIVO.P EC 2-190/650EC | 670 | 780 | 115 | 1 | 4010 | 230, 1~ / 0-10 | 50 | 4,7 |
| VIVO.P EC 2-220/1000EC | 1000 | 530 | 120 | 1 | 2900 | 230, 1~ / 0-10 | 60 | 5,1 |
| VIVO.P EC 2-250/1300EC | 1400 | 660 | 168 | 1,3 | 2795 | 230, 1~ / 0-10 | 60 | 5,5 |
| VIVO.P EC 2-280/2000EC | 2015 | 790 | 283 | 2,00 | 2900 | 230, 1~ / 0-10 | 55 | 8,6 |
| VIVO.P EC 4-355/3100EC | 3100 | 430 | 165 | 1,42 | 1540 | 230, 1~ / 0-10 | 60 | 14,8 |
| VIVO.P EC 4-400/5400EC | 5430 | 850 | 506 | 2,33 | 1960 | 230, 1~ / 0-10 | 50 | 17,0 |
| VIVO.P EC 4-450/6200EC | 6230 | 630 | 511 | 2,35 | 1530 | 230, 1~ / 0-10 | 50 | 20,8 |
| VIVO.P EC 4-500/9600TEC | 9650 | 1070 | 1328 | 2,05 | 1590 | 400, 3~ / 0-10 | 50 | 27,3 |
| VIVO.P EC 4-560/13100TEC | 15160 | 1210 | 3510 | 5,4 | 1790 | 400, 3~ / 0-10 | 60 | 47,9 |
| VIVO.P EC 4-630/18770TEC | 18770 | 795 | 2702 | 4,00 | 1300 | 400, 3~ / 0-10 | 50 | 49 |
