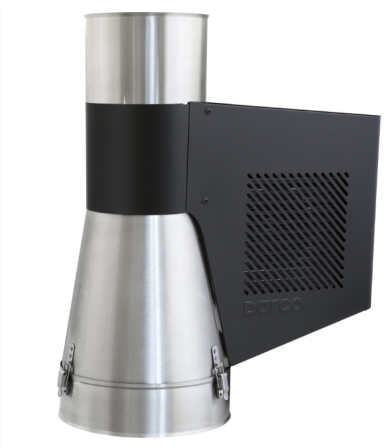

Generator ciągu kominowego GCKV-B-K (Podstawa rurowa z zamknięciem ocieplenia)
Zadaniem Generatora Ciągu Kominowego Ventlab jest zwiększenie i stabilizacja ciągu kominowego niezależnie od wysokości, przekroju poprzecznego komina, wiatru czy innych czynników zewnętrznych.
Cena od:
2455.70
zł
1996.50 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
| Model | GCKV150CH-B-K* |
|
|---|---|---|
| Wydajność | (m3/h) | 380 |
| Maksymalne ciśnienie | (Pa) | 60 |
| Moc | (W) | 90 |
| Napięcie | (V) | 230/50 |
| Maksymalna temperatura pracy | (C) | 65 |
| Minimalna temperatura pracy | (C) | -30 |
| IP | 54 | |
| Waga | (kg) | 9.7 |
| Model | GCKV150CH-B-K-ML* |
|
|---|---|---|
| Wydajność | (m3/h) | 380 |
| Maksymalne ciśnienie | (Pa) | 60 |
| Moc | (W) | 90 |
| Napięcie | (V) | 230/50 |
| Maksymalna temperatura pracy | (C) | 65 |
| Minimalna temperatura pracy | (C) | -30 |
| IP | 54 | |
| Waga | (kg) | 9.7 |
| Model | GCKV200CH-B-K* |
|
|---|---|---|
| Wydajność | (m3/h) | 480 |
| Maksymalne ciśnienie | (Pa) | 30 |
| Moc | (W) | 110 |
| Napięcie | (V) | 230/50 |
| Maksymalna temperatura pracy | (C) | 65 |
| Minimalna temperatura pracy | (C) | -30 |
| IP | 54 | |
| Waga | (kg) | 11.4 |
| Model | GCKV200CH-B-K-ML* |
|
|---|---|---|
| Wydajność | (m3/h) | 480 |
| Maksymalne ciśnienie | (Pa) | 30 |
| Moc | (W) | 110 |
| Napięcie | (V) | 230/50 |
| Maksymalna temperatura pracy | (C) | 65 |
| Minimalna temperatura pracy | (C) | -30 |
| IP | 54 | |
| Waga | (kg) | 11.4 |
Pobierz kartę katalogową
Pobierz deklaracje zgodności CE
Pobierz pliki CAD
CH - blacha chromoniklowa 1.4301
ML - blacha chromoniklowa malowana proszkowo
Generator Ciągu Kominowego Ventlab (GCKV) to nasada kominowa montowana na szczycie komina wentylacyjnego, spalinowego lub dymowego*. Jego zadaniem jest zwiększenie i stabilizacja ciągu kominowego niezależnie od wysokości, przekroju poprzecznego komina, wiatru czy innych czynników zewnętrznych. GCKV wytwarza podciśnienie w przewodzie kominowym poprzez wykorzystanie zjawiska fizycznego – injekcji. Polega ono na wytworzeniu podciśnienia w głównym przewodzie kominowym poprzez wytworzenie strumienia powietrza w przewodzie pobocznym. Strumień powietrza wytwarzany jest przez wentylator znajdujący się poza obrębem przewodu kominowego. Ten sposób działania nie powoduje blokowania przewodu kominowego a także zapewnia urządzeniu odporność na wysokie temperatury. Nasadę montuje się na wylotach kominowych szczególnie w budownictwie jednorodzinnym.
* wyłącznie kotły opalane drewnem
Zastosowanie:
Pobierz deklaracje zgodności CE
Pobierz pliki CAD
CH - blacha chromoniklowa 1.4301
ML - blacha chromoniklowa malowana proszkowo
Generator Ciągu Kominowego Ventlab (GCKV) to nasada kominowa montowana na szczycie komina wentylacyjnego, spalinowego lub dymowego*. Jego zadaniem jest zwiększenie i stabilizacja ciągu kominowego niezależnie od wysokości, przekroju poprzecznego komina, wiatru czy innych czynników zewnętrznych. GCKV wytwarza podciśnienie w przewodzie kominowym poprzez wykorzystanie zjawiska fizycznego – injekcji. Polega ono na wytworzeniu podciśnienia w głównym przewodzie kominowym poprzez wytworzenie strumienia powietrza w przewodzie pobocznym. Strumień powietrza wytwarzany jest przez wentylator znajdujący się poza obrębem przewodu kominowego. Ten sposób działania nie powoduje blokowania przewodu kominowego a także zapewnia urządzeniu odporność na wysokie temperatury. Nasadę montuje się na wylotach kominowych szczególnie w budownictwie jednorodzinnym.
* wyłącznie kotły opalane drewnem
Zastosowanie:
- do wspomagania ciągu w kominach spalinowych i dymowych,
- kiedy występują zawirowania powietrza na wylocie komina spowodowane jego niekorzystnym usytuowaniem,
- przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach,
- gdy przewód kominowy jest krótki lub jego średnica niewielka.

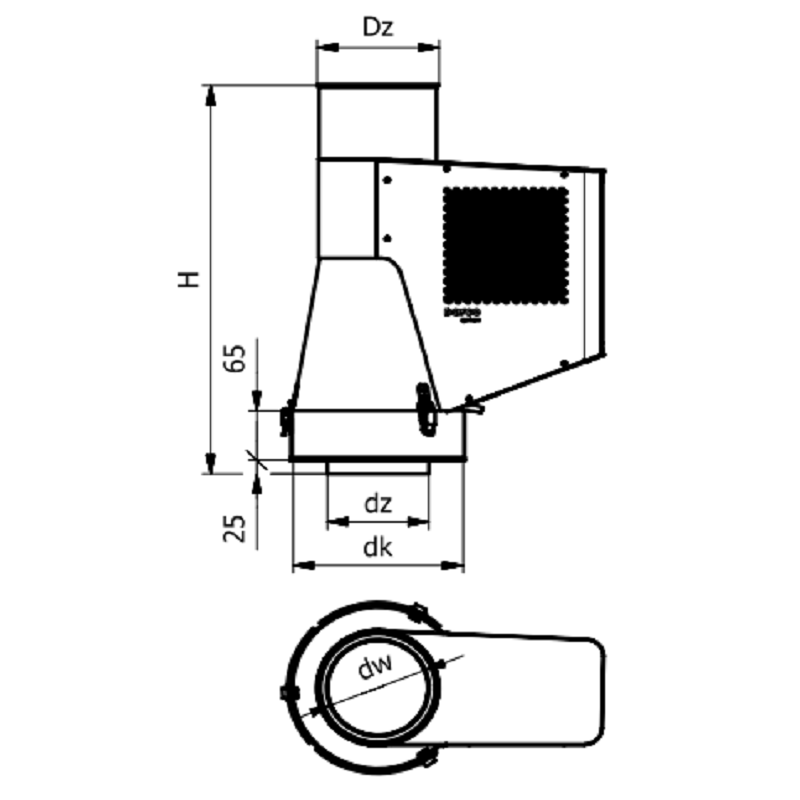

| A (mm) | B (mm) | H (mm) | D2 (mm) | dw (mm) | dz (mm) | d1 (mm) | n (mm) | TK (mm) | |
|---|---|---|---|---|---|---|---|---|---|
GCKV150CH-B-K* |
- | - | 607 | (Dz) 173 | - | 149 | - | - | (dk) 253.3 |
|
GCKV150CH-B-K-ML* |
- | - | 607 | (Dz) 173 | - | 149 | - | - | (dk) 253.3 |
|
GCKV200CH-B-K* |
- | - | 686 | (Dz) 230 | - | 199 | - | - | (dk) 303 |
|
GCKV200CH-B-K-ML* |
- | - | 686 | (Dz) 230 | - | 199 | - | - | (dk) 303 |
| Wydajność (m3/h) | Maksymalne ciśnienie (Pa) | Moc (W) | Napięcie (V) | Maksymalna temperatura pracy (C) | Minimalna temperatura pracy (C) | IP | Waga (kg) | |
|---|---|---|---|---|---|---|---|---|
|
GCKV150CH-B-K* |
380 | 60 | 90 | 230/50 | 65 | -30 | 54 | 9.7 |
|
GCKV150CH-B-K-ML* |
380 | 60 | 90 | 230/50 | 65 | -30 | 54 | 9.7 |
|
GCKV200CH-B-K* |
480 | 30 | 110 | 230/50 | 65 | -30 | 54 | 11.4 |
|
GCKV200CH-B-K-ML* |
480 | 30 | 110 | 230/50 | 65 | -30 | 54 | 11.4 |
