Wentylator kanałowy DRB
Wentylator przeznaczony jest do przetłaczania, czystego, niezapylonego powietrza, gazów nie zawierających związków wybuchowych oraz cieczy.
Cena od:
959.00
zł
779.67 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | DRB 30/15/500S |
|
|---|---|---|
| Wydajność | (m3/h) | 500 |
| Maksymalne ciśnienie | (Pa) | 385 |
| Moc | (W) | 68 |
| Natężenie prądu | (A) | 0,3 |
| Ilość obrotów | (obr./min) | 2700 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 70 |
| Poziom hałasu | (dB(A)/3m) | 54 |
| Waga | (kg) | 5 |
| Model | DRB 40/20/1060S |
|
|---|---|---|
| Wydajność | (m3/h) | 1060 |
| Maksymalne ciśnienie | (Pa) | 620 |
| Moc | (W) | 158 |
| Natężenie prądu | (A) | 0,8 |
| Ilość obrotów | (obr./min) | 2890 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 45 |
| Poziom hałasu | (dB(A)/3m) | 63 |
| Waga | (kg) | 5 |
| Model | DRB 60/35/3000S |
|
|---|---|---|
| Wydajność | (m3/h) | 3020 |
| Maksymalne ciśnienie | (Pa) | 420 |
| Moc | (W) | 256 |
| Natężenie prądu | (A) | 1,4 |
| Ilość obrotów | (obr./min) | 1350 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 40 |
| Poziom hałasu | (dB(A)/3m) | 61 |
| Waga | (kg) | 5 |
| Model | DRB 60/35/3900S |
|
|---|---|---|
| Wydajność | (m3/h) | 3920 |
| Maksymalne ciśnienie | (Pa) | 520 |
| Moc | (W) | 453 |
| Natężenie prądu | (A) | 3,1 |
| Ilość obrotów | (obr./min) | 1360 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 65 |
| Poziom hałasu | (dB(A)/3m) | 69 |
| Waga | (kg) | 5 |
Konstrukcja
Promieniowy wentylator kanałowy przeznaczony do instalacji kołnierzowej (20mm) w ciągu prostokątnych kanałów wentylacyjnych. Obudowa wykonana z galwanizowanej blachy stalowej, z odchylną pokrywą serwisową, na której zawieszono moduł silnika i wirnika. Na obudowie przymocowano puszkę przyłączeniową.
Wirnik
Wyważany dynamicznie wirnik typu B stanowi integralną część silnika (tzw. Silnik z wirującą obudową). Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej.
Napęd i sterowanie
Jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz) z wirującą obudową. Silniki posiadają zintegrowany czujnik temperatury uzwojeń (w modelach, w których końcówki termokontaktu zostały wyprowadzone na zwenątrz, należy zastosować odpowiedni przekaźnik ochrony termicznej typu SET) i są przystosowane wyłącznie do napięciowej regulacji prędkości obrotowej w zakresie od 80 do 230V (modele jednofazowe). Stopień ochrony IP X4, klasa izolacji F.
Maksymalna temperatura pracy
40 ÷ 80°C - w zależności od wybranego modelu
Zastosowanie
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Wentylator przeznaczony jest do przetłaczania, czystego, niezapylonego powietrza, gazów nie zawierających związków wybuchowych oraz cieczy.
Promieniowy wentylator kanałowy przeznaczony do instalacji kołnierzowej (20mm) w ciągu prostokątnych kanałów wentylacyjnych. Obudowa wykonana z galwanizowanej blachy stalowej, z odchylną pokrywą serwisową, na której zawieszono moduł silnika i wirnika. Na obudowie przymocowano puszkę przyłączeniową.
Wirnik
Wyważany dynamicznie wirnik typu B stanowi integralną część silnika (tzw. Silnik z wirującą obudową). Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej.
Napęd i sterowanie
Jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz) z wirującą obudową. Silniki posiadają zintegrowany czujnik temperatury uzwojeń (w modelach, w których końcówki termokontaktu zostały wyprowadzone na zwenątrz, należy zastosować odpowiedni przekaźnik ochrony termicznej typu SET) i są przystosowane wyłącznie do napięciowej regulacji prędkości obrotowej w zakresie od 80 do 230V (modele jednofazowe). Stopień ochrony IP X4, klasa izolacji F.
Maksymalna temperatura pracy
40 ÷ 80°C - w zależności od wybranego modelu
Zastosowanie
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Wentylator przeznaczony jest do przetłaczania, czystego, niezapylonego powietrza, gazów nie zawierających związków wybuchowych oraz cieczy.

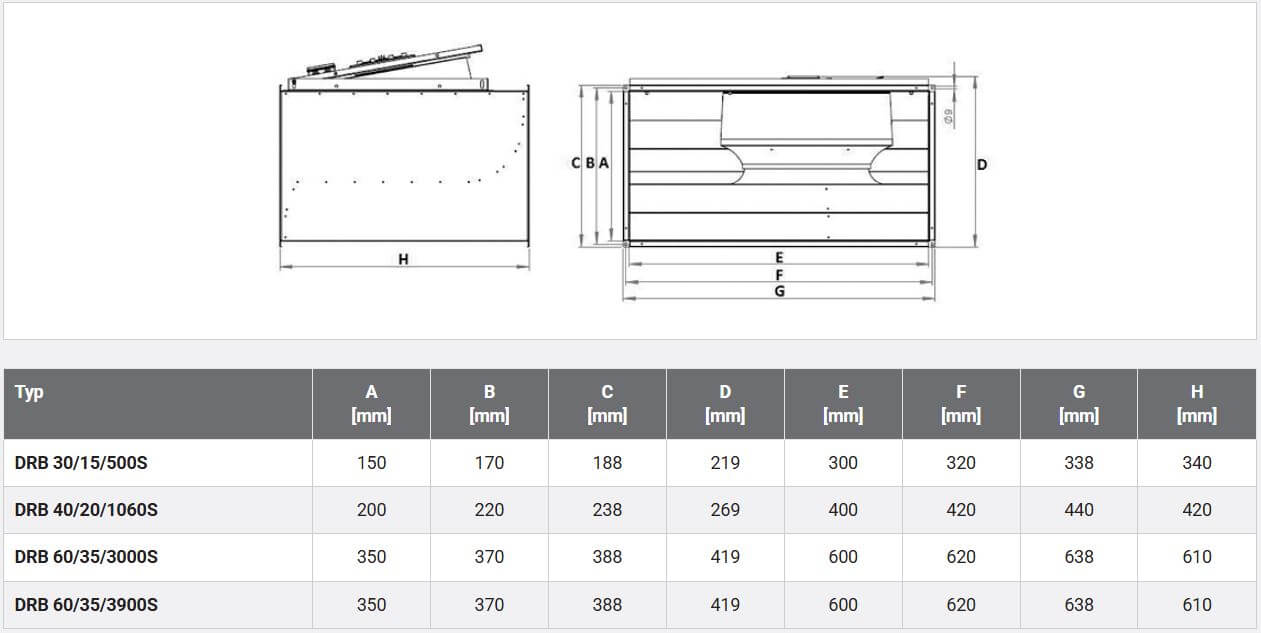

| Wymiary mm | |
|---|---|
DRB 30/15/500S |
Zaprezentowane na grafice obok |
|
DRB 40/20/1060S |
Zaprezentowane na grafice obok |
|
DRB 60/35/3000S |
Zaprezentowane na grafice obok |
|
DRB 60/35/3900S |
Zaprezentowane na grafice obok |
| Wydajność (m3/h) | Maksymalne ciśnienie (Pa) | Moc (W) | Natężenie prądu (A) | Ilość obrotów (obr./min) | Napięcie (V) | Maksymalna temperatura pracy (C) | Poziom hałasu (dB(A)/3m) | Waga (kg) | |
|---|---|---|---|---|---|---|---|---|---|
|
DRB 30/15/500S |
500 | 385 | 68 | 0,3 | 2700 | 230 | 70 | 54 | 5 |
|
DRB 40/20/1060S |
1060 | 620 | 158 | 0,8 | 2890 | 230 | 45 | 63 | 5 |
|
DRB 60/35/3000S |
3020 | 420 | 256 | 1,4 | 1350 | 230 | 40 | 61 | 5 |
|
DRB 60/35/3900S |
3920 | 520 | 453 | 3,1 | 1360 | 230 | 65 | 69 | 5 |
