Wentylator kanałowy DRB EC
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.
Cena od:
1913.00
zł
1555.28 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | DRB 30/15/700EC |
|
|---|---|---|
| Wydajność | (m3/h) | 700 |
| Maksymalne ciśnienie | (Pa) | 830 |
| Moc | (W) | 114 |
| Natężenie prądu | (A) | 0,9 |
| Ilość obrotów | (obr./min) | 4010 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 61 |
| Waga | (kg) | 6,2 |
| Model | DRB 40/20/1000EC |
|
|---|---|---|
| Wydajność | (m3/h) | 1010 |
| Maksymalne ciśnienie | (Pa) | 600 |
| Moc | (W) | 121 |
| Natężenie prądu | (A) | 1 |
| Ilość obrotów | (obr./min) | 2940 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 60 |
| Poziom hałasu | (dB(A)/3m) | 61 |
| Waga | (kg) | 9,3 |
| Model | DRB 40/20/1300EC |
|
|---|---|---|
| Wydajność | (m3/h) | 1325 |
| Maksymalne ciśnienie | (Pa) | 670 |
| Moc | (W) | 169 |
| Natężenie prądu | (A) | 1,4 |
| Ilość obrotów | (obr./min) | 2795 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 64 |
| Waga | (kg) | 9,1 |
| Model | DRB 50/25/2000EC |
|
|---|---|---|
| Wydajność | (m3/h) | 2010 |
| Maksymalne ciśnienie | (Pa) | 860 |
| Moc | (W) | 268 |
| Natężenie prądu | (A) | 1,9 |
| Ilość obrotów | (obr./min) | 2930 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 55 |
| Poziom hałasu | (dB(A)/3m) | 69 |
| Waga | (kg) | 13,8 |
| Model | DRB 60/30/2950EC |
|
|---|---|---|
| Wydajność | (m3/h) | 2930 |
| Maksymalne ciśnienie | (Pa) | 490 |
| Moc | (W) | 167 |
| Natężenie prądu | (A) | 1,5 |
| Ilość obrotów | (obr./min) | 1550 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 60 |
| Poziom hałasu | (dB(A)/3m) | 58 |
| Waga | (kg) | 22 |
| Model | DRB 60/30/3950EC |
|
|---|---|---|
| Wydajność | (m3/h) | 3940 |
| Maksymalne ciśnienie | (Pa) | 890 |
| Moc | (W) | 537 |
| Natężenie prądu | (A) | 2,5 |
| Ilość obrotów | (obr./min) | 1900 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 69 |
| Waga | (kg) | 22,7 |
| Model | DRB 60/35/3050EC |
|
|---|---|---|
| Wydajność | (m3/h) | 3065 |
| Maksymalne ciśnienie | (Pa) | 475 |
| Moc | (W) | 165 |
| Natężenie prądu | (A) | 1,4 |
| Ilość obrotów | (obr./min) | 1560 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 60 |
| Poziom hałasu | (dB(A)/3m) | 56 |
| Waga | (kg) | 25,1 |
| Model | DRB 60/35/4600EC |
|
|---|---|---|
| Wydajność | (m3/h) | 4610 |
| Maksymalne ciśnienie | (Pa) | 885 |
| Moc | (W) | 509 |
| Natężenie prądu | (A) | 2,4 |
| Ilość obrotów | (obr./min) | 1920 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 65 |
| Waga | (kg) | 33 |
| Model | DRB 70/40/5100EC |
|
|---|---|---|
| Wydajność | (m3/h) | 5170 |
| Maksymalne ciśnienie | (Pa) | 690 |
| Moc | (W) | 510 |
| Natężenie prądu | (A) | 2,4 |
| Ilość obrotów | (obr./min) | 1510 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 64 |
| Waga | (kg) | 33 |
| Model | DRB 80/50/9500TEC |
|
|---|---|---|
| Wydajność | (m3/h) | 9550 |
| Maksymalne ciśnienie | (Pa) | 1160 |
| Moc | (W) | 1328 |
| Natężenie prądu | (A) | 2,1 |
| Ilość obrotów | (obr./min) | 1600 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 50 |
| Poziom hałasu | (dB(A)/3m) | 67 |
| Waga | (kg) | 58,1 |
| Model | DRB 100/50/12400TEC |
|
|---|---|---|
| Wydajność | (m3/h) | 14960 |
| Maksymalne ciśnienie | (Pa) | 1380 |
| Moc | (W) | 3490 |
| Natężenie prądu | (A) | 5,3 |
| Ilość obrotów | (obr./min) | 1790 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 60 |
| Poziom hałasu | (dB(A)/3m) | 81 |
| Waga | (kg) | 65,5 |
Konstrukcja

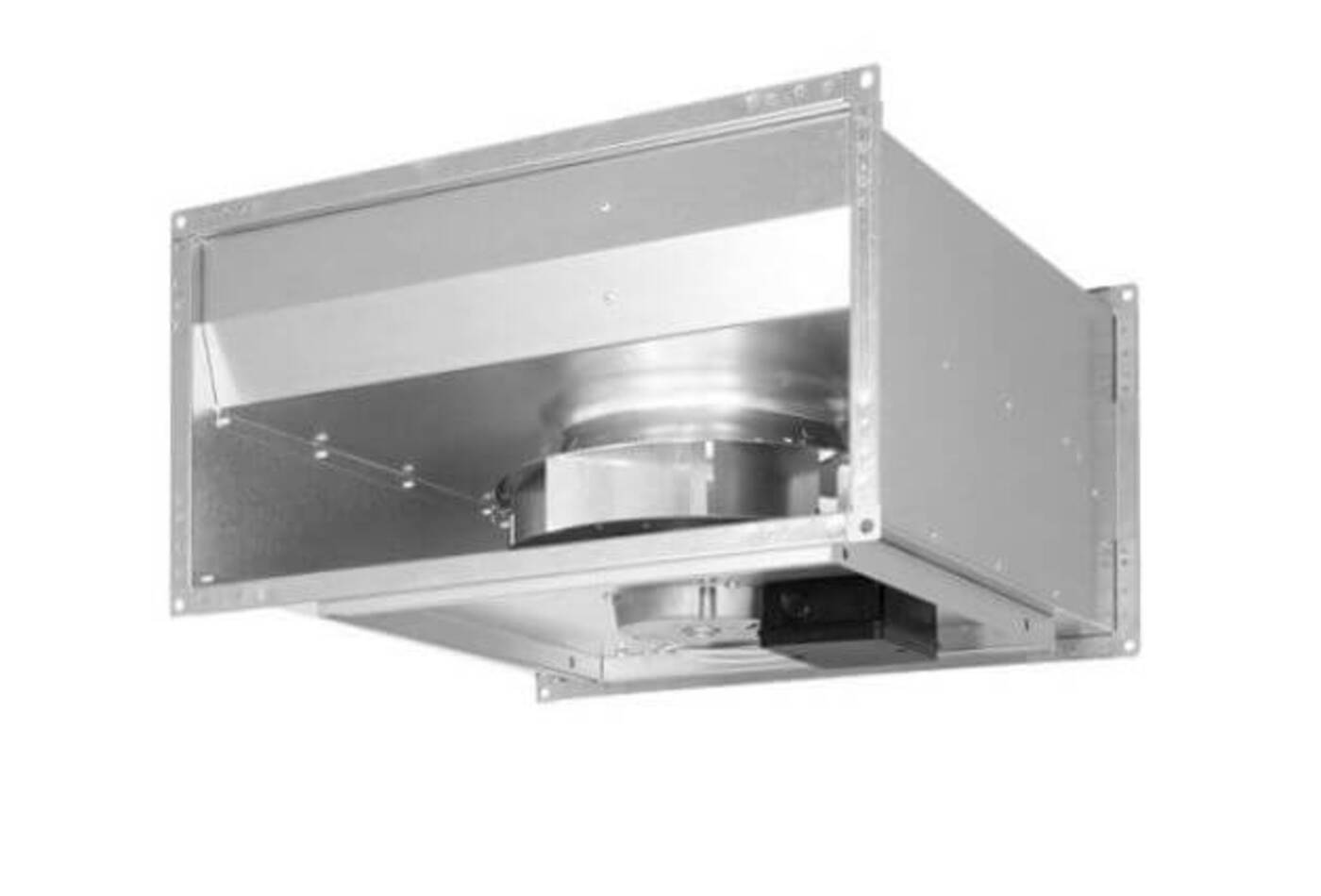

Promieniowy wentylator kanałowy przeznaczony do instalacji kołnierzowej (20mm) w ciągu prostokątnych kanałów wentylacyjnych. Obudowa wykonana z galwanizowanej blachy stalowej, z odchylną pokrywą serwisową, na której zawieszono moduł silnika i wirnika. Na obudowie przymocowano puszkę przyłączeniową.
Wirnik
Wyważany dynamicznie wirnik typu B stanowi integralną część silnika (tzw. Silnik z wirującą obudową). Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej.
Napęd i sterowanie
Napęd stanowi nowoczesny silnik komutowany elektronicznie EC, zasilanie jedno lub trójfazowe (230V, 400V 50 Hz) ze zintegrowanym zabezpieczeniem termicznym. Stopień ochrony IP54, klasa izolacji F (B dla 60/35/3050EC).
Silniki przystosowane są do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy. Sterowanie odbywa się za pomocą wbudowanego regulatora obrotów, do którego można zastosować opcjonalny potencjometr 10 kΩ lub zewnętrzny sygnał analogowy 0-10V.
Maksymalna temperatura pracy
50 ÷ 60°C - w zależności od wybranego modelu
Zastosowanie
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.
Promieniowy wentylator kanałowy przeznaczony do instalacji kołnierzowej (20mm) w ciągu prostokątnych kanałów wentylacyjnych. Obudowa wykonana z galwanizowanej blachy stalowej, z odchylną pokrywą serwisową, na której zawieszono moduł silnika i wirnika. Na obudowie przymocowano puszkę przyłączeniową.
Wirnik
Wyważany dynamicznie wirnik typu B stanowi integralną część silnika (tzw. Silnik z wirującą obudową). Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej.
Napęd i sterowanie
Napęd stanowi nowoczesny silnik komutowany elektronicznie EC, zasilanie jedno lub trójfazowe (230V, 400V 50 Hz) ze zintegrowanym zabezpieczeniem termicznym. Stopień ochrony IP54, klasa izolacji F (B dla 60/35/3050EC).
Silniki przystosowane są do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy. Sterowanie odbywa się za pomocą wbudowanego regulatora obrotów, do którego można zastosować opcjonalny potencjometr 10 kΩ lub zewnętrzny sygnał analogowy 0-10V.
Maksymalna temperatura pracy
50 ÷ 60°C - w zależności od wybranego modelu
Zastosowanie
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

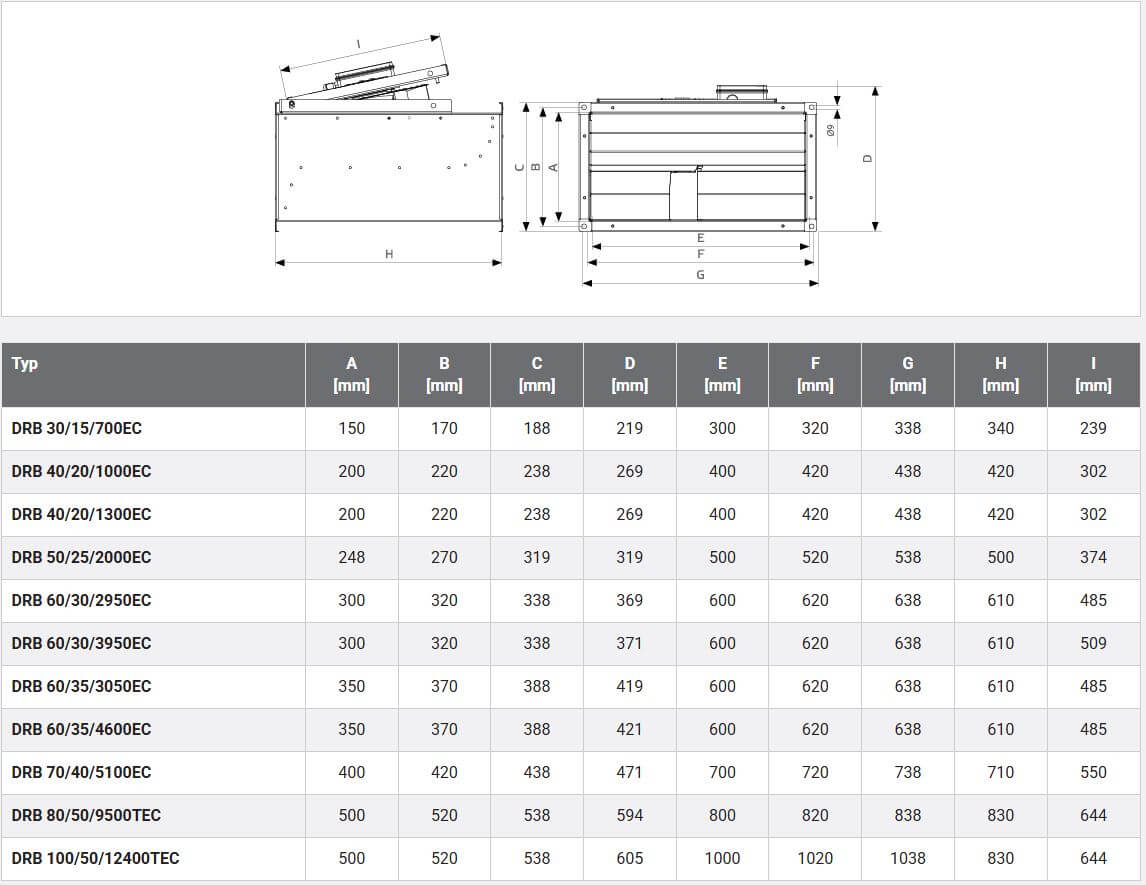

| Wymiary mm | |
|---|---|
DRB 30/15/700EC |
Zaprezentowane na grafice obok |
|
DRB 40/20/1000EC |
Zaprezentowane na grafice obok |
|
DRB 40/20/1300EC |
Zaprezentowane na grafice obok |
|
DRB 50/25/2000EC |
Zaprezentowane na grafice obok |
|
DRB 60/30/2950EC |
Zaprezentowane na grafice obok |
|
DRB 60/30/3950EC |
Zaprezentowane na grafice obok |
|
DRB 60/35/3050EC |
Zaprezentowane na grafice obok |
|
DRB 60/35/4600EC |
Zaprezentowane na grafice obok |
|
DRB 70/40/5100EC |
Zaprezentowane na grafice obok |
|
DRB 80/50/9500TEC |
Zaprezentowane na grafice obok |
|
DRB 100/50/12400TEC |
Zaprezentowane na grafice obok |
| Wydajność (m3/h) | Maksymalne ciśnienie (Pa) | Moc (W) | Natężenie prądu (A) | Ilość obrotów (obr./min) | Napięcie (V) | Maksymalna temperatura pracy (C) | Poziom hałasu (dB(A)/3m) | Waga (kg) | |
|---|---|---|---|---|---|---|---|---|---|
|

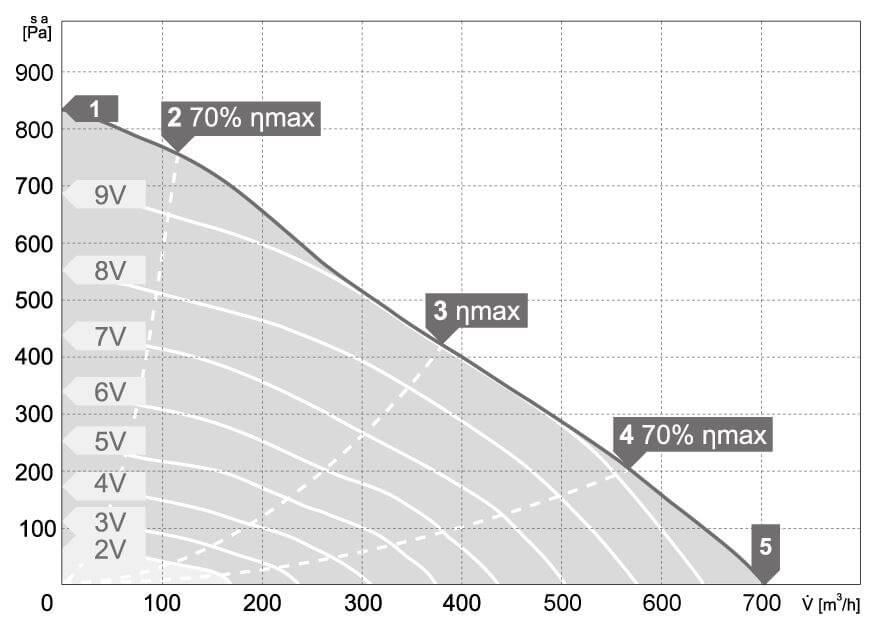

DRB 30/15/700EC |
700 | 830 | 114 | 0,9 | 4010 | 230 | 50 | 61 | 6,2 |
|
DRB 40/20/1000EC |
1010 | 600 | 121 | 1 | 2940 | 230 | 60 | 61 | 9,3 |
|

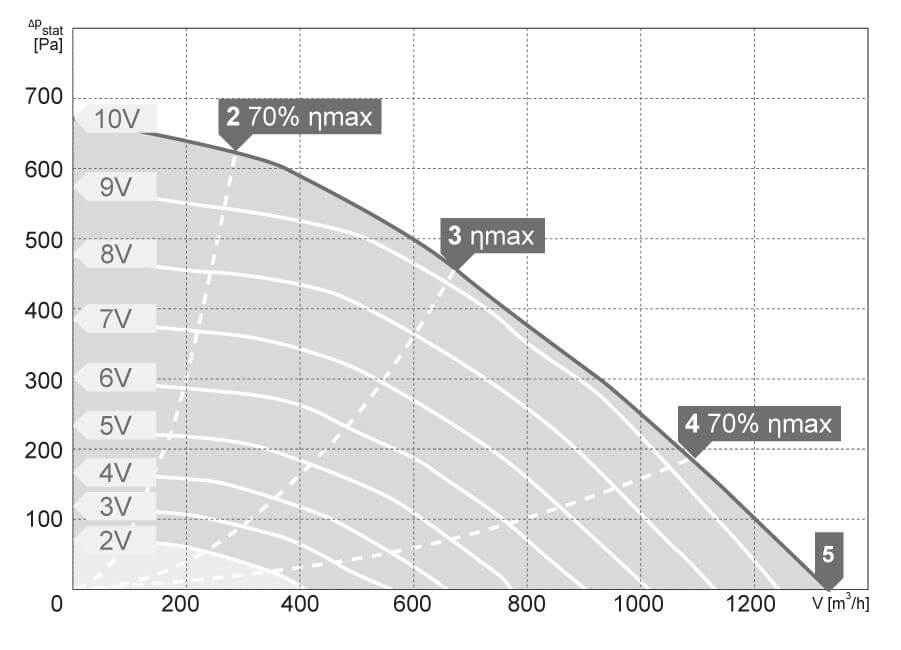

DRB 40/20/1300EC |
1325 | 670 | 169 | 1,4 | 2795 | 230 | 50 | 64 | 9,1 |
|

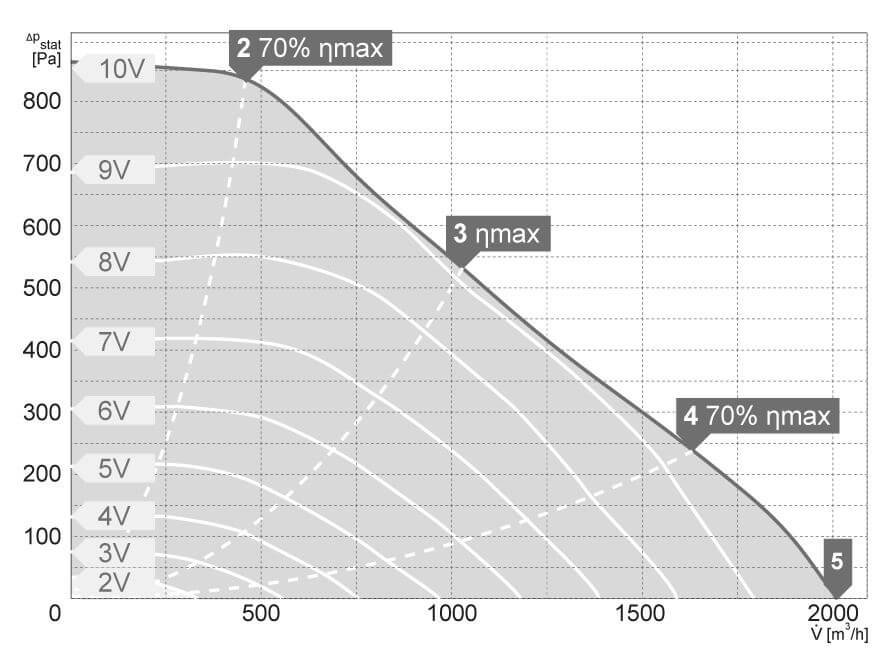

DRB 50/25/2000EC |
2010 | 860 | 268 | 1,9 | 2930 | 230 | 55 | 69 | 13,8 |
|

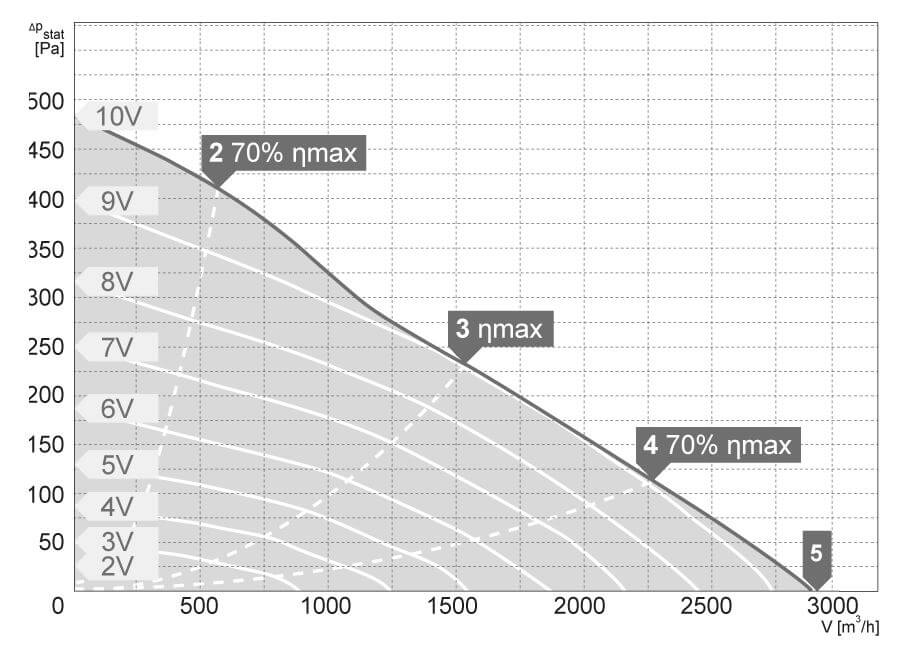

DRB 60/30/2950EC |
2930 | 490 | 167 | 1,5 | 1550 | 230 | 60 | 58 | 22 |
|

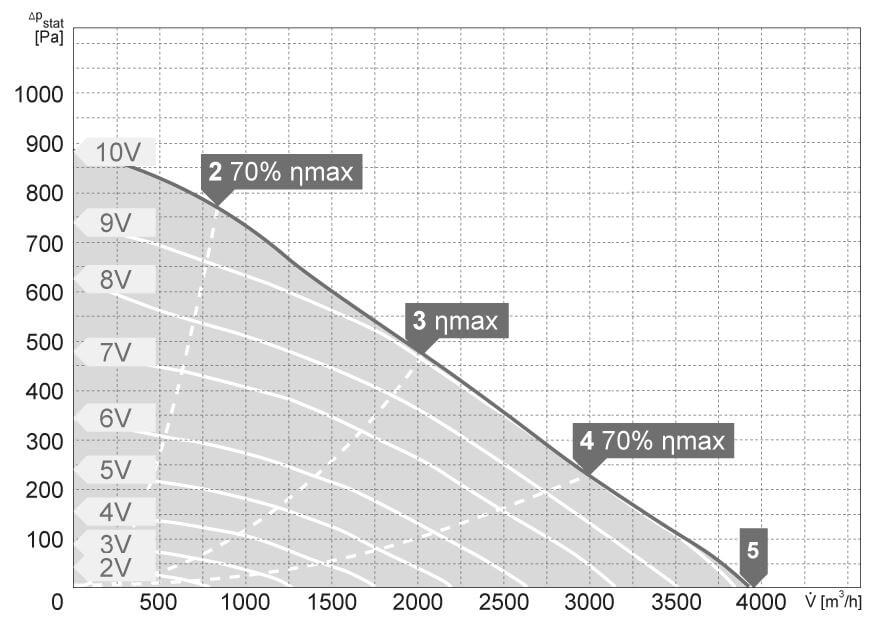

DRB 60/30/3950EC |
3940 | 890 | 537 | 2,5 | 1900 | 230 | 50 | 69 | 22,7 |
|

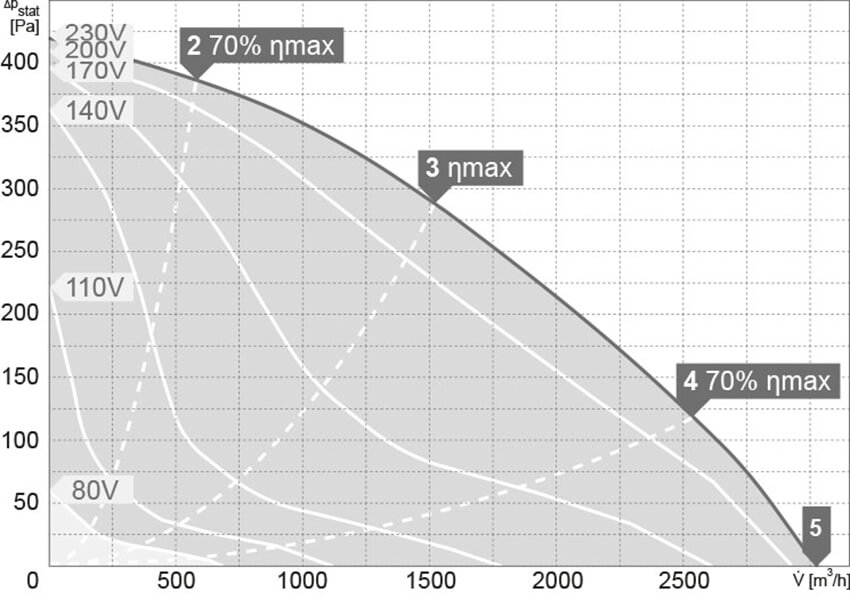

DRB 60/35/3050EC |
3065 | 475 | 165 | 1,4 | 1560 | 230 | 60 | 56 | 25,1 |
|

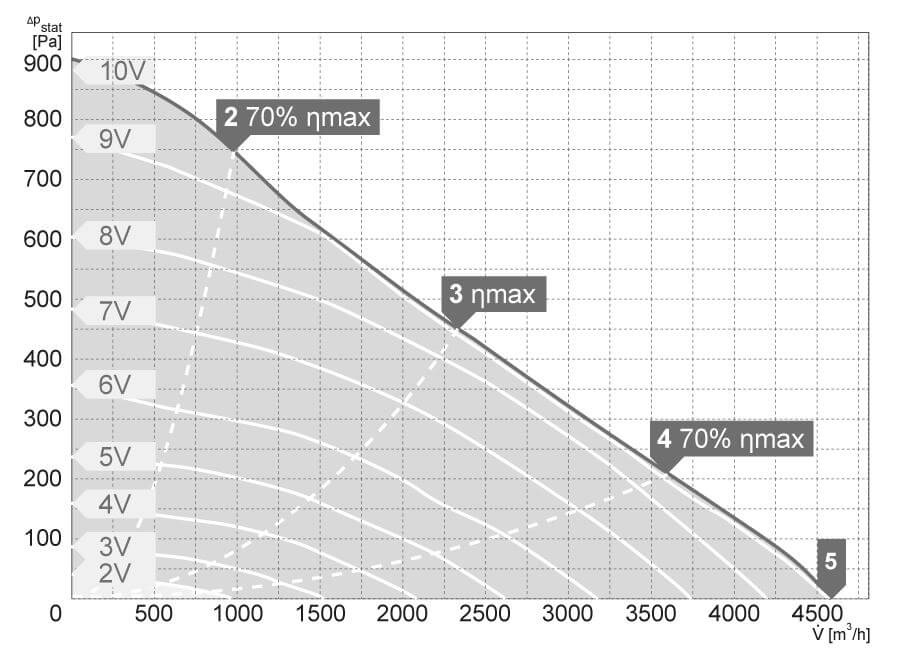

DRB 60/35/4600EC |
4610 | 885 | 509 | 2,4 | 1920 | 230 | 50 | 65 | 33 |
|

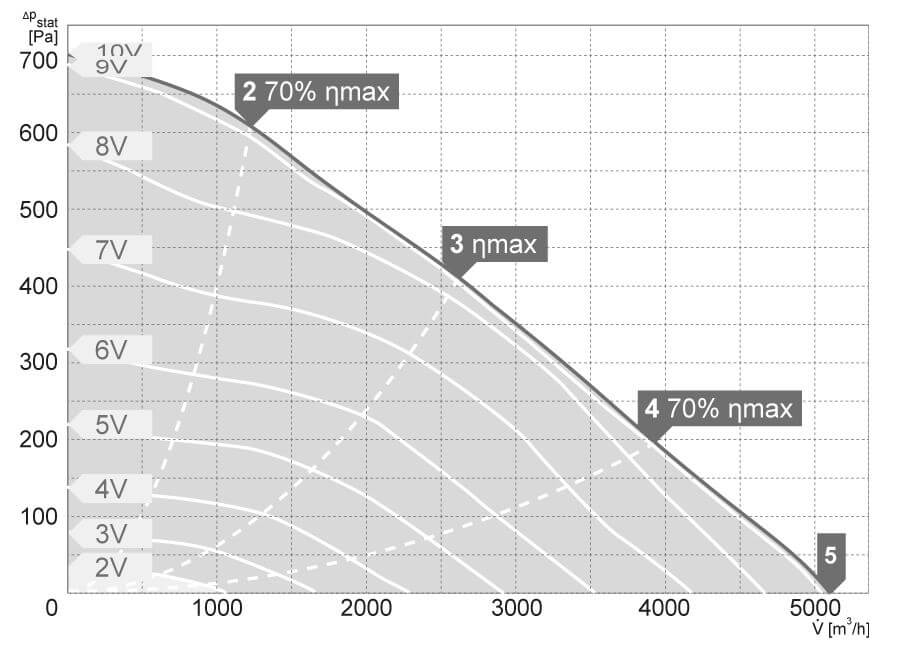

DRB 70/40/5100EC |
5170 | 690 | 510 | 2,4 | 1510 | 230 | 50 | 64 | 33 |
|

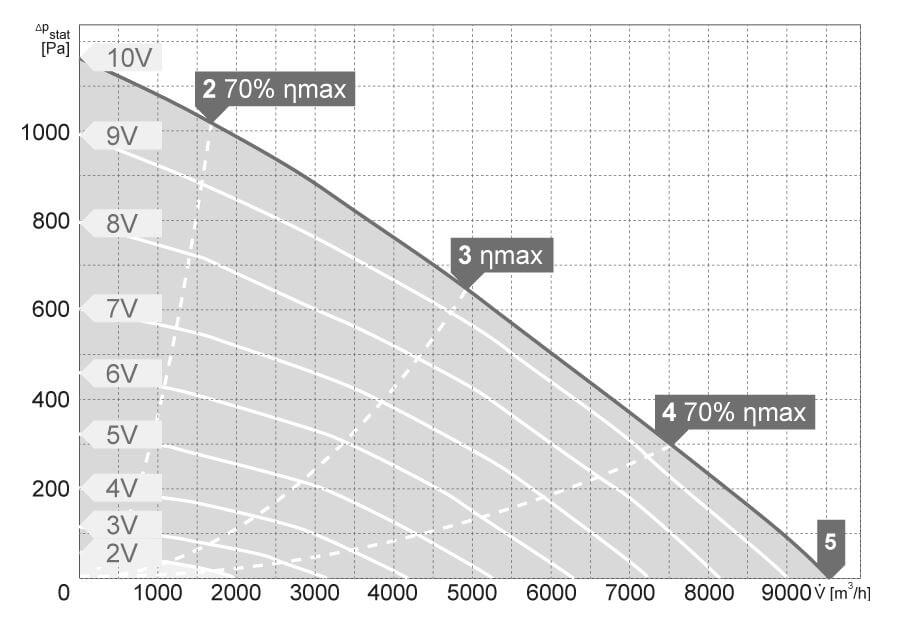

DRB 80/50/9500TEC |
9550 | 1160 | 1328 | 2,1 | 1600 | 400 | 50 | 67 | 58,1 |
|

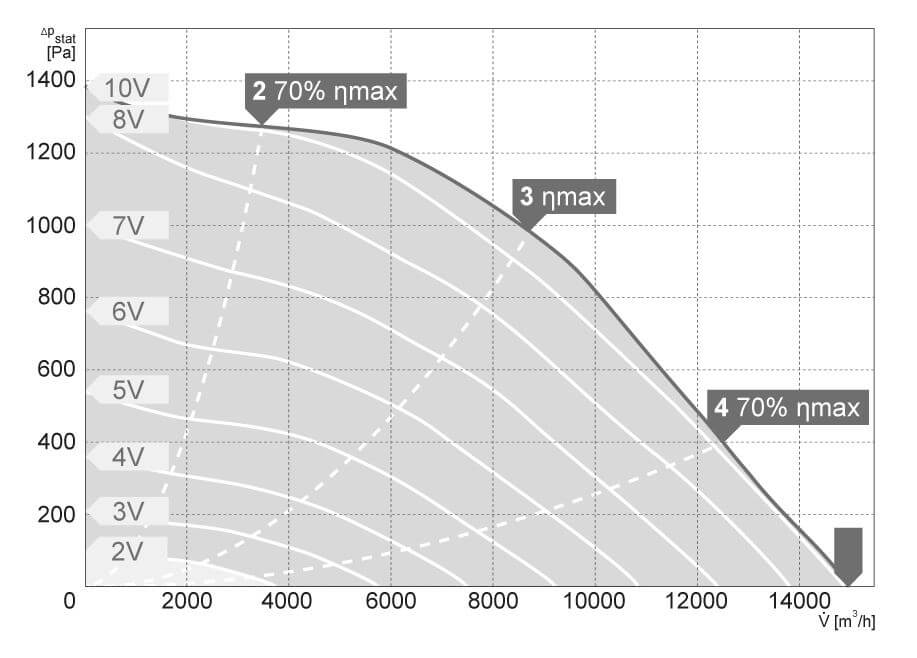

DRB 100/50/12400TEC |
14960 | 1380 | 3490 | 5,3 | 1790 | 400 | 60 | 81 | 65,5 |
