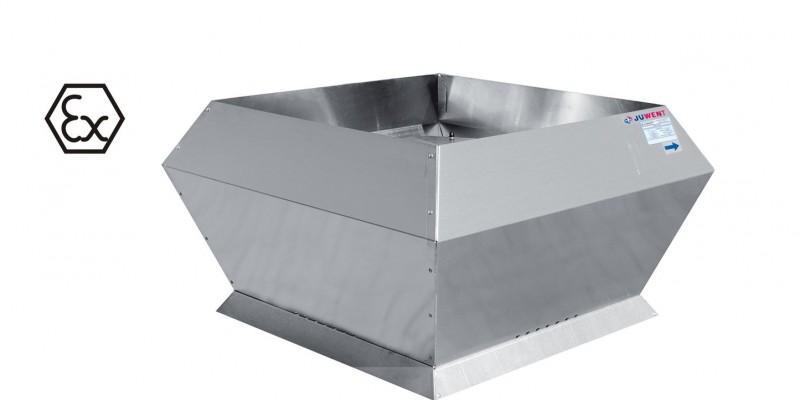

Wentylator dachowy przeciwwybuchowy WDVS EX

Wentylatory dachowe w wersji przeciwwybuchowej typ WDVS EX, przeznaczone są do wentylacji pomieszczeń, w których mogą powstawać substancje palne w postaci gazów, par lub mgieł.

Wybierz wersję - Tabela cenowa

Nazwa produktu	Cena netto
WDVS EX 31 DK 2G	2527.89 zł
WDVS EX 31 DK 3G	2385.10 zł
WDVS EX 35 DK 2G	3022.59 zł
WDVS EX 35 DK 3G	2839.85 zł
WDVS EX 45 DK 2G	3902.35 zł
WDVS EX 45 DK 3G	3663.50 zł
WDVS EX 50 DK 2G	5018.40 zł
WDVS EX 50 DK 3G	4672.45 zł
WDVS EX 56 DK 2G	6214.35 zł
WDVS EX 56 DK 3G	5836.94 zł
WDVS EX 56 SDK 2G	6214.35 zł
WDVS EX 56 SDK 3G	5836.94 zł
WDVS EX 63 DK 2G	6794.89 zł
WDVS EX 63 DK 3G	6353.75 zł

Cena od:

2933.67 zł

2385.10 zł netto

Towar dostępny
21Dni na zwrot
Zamówienie indywidualne
15złMinimalny koszt wysyłki

* towar dostępny na indywidualne zamówienie.

INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711

Dodaj do porównania

Parametry
Opis
Wymiary
Dane techniczne podstawowe

Model	WDVS EX 31 DK 2G
Wydajność	(m3/h)	1650
Maksymalne ciśnienie	(Pa)	245
Moc	(W)	0,39 kW
Natężenie prądu	(A)	0,51
Ilość obrotów	(obr./min)	990
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	22

Model	WDVS EX 31 DK 3G
Wydajność	(m3/h)	1650
Maksymalne ciśnienie	(Pa)	245
Moc	(W)	0,39 kW
Natężenie prądu	(A)	0,51
Ilość obrotów	(obr./min)	990
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	19

Model	WDVS EX 35 DK 2G
Wydajność	(m3/h)	2800
Maksymalne ciśnienie	(Pa)	350
Moc	(W)	0,50 kW
Natężenie prądu	(A)	0,71
Ilość obrotów	(obr./min)	1300
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	25

Model	WDVS EX 35 DK 3G
Wydajność	(m3/h)	2800
Maksymalne ciśnienie	(Pa)	350
Moc	(W)	0,50 kW
Natężenie prądu	(A)	0,71
Ilość obrotów	(obr./min)	1300
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	22

Model	WDVS EX 45 DK 2G
Wydajność	(m3/h)	5700
Maksymalne ciśnienie	(Pa)	510
Moc	(W)	0,92 kW
Natężenie prądu	(A)	1,49
Ilość obrotów	(obr./min)	1370
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	38

Model	WDVS EX 45 DK 3G
Wydajność	(m3/h)	5700
Maksymalne ciśnienie	(Pa)	510
Moc	(W)	0,92 kW
Natężenie prądu	(A)	1,49
Ilość obrotów	(obr./min)	1370
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	33

Model	WDVS EX 50 DK 2G
Wydajność	(m3/h)	7800
Maksymalne ciśnienie	(Pa)	550
Moc	(W)	1,30 kW
Natężenie prądu	(A)	1,96
Ilość obrotów	(obr./min)	1330
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	54,5

Model	WDVS EX 50 DK 3G
Wydajność	(m3/h)	7800
Maksymalne ciśnienie	(Pa)	550
Moc	(W)	1,30 kW
Natężenie prądu	(A)	1,96
Ilość obrotów	(obr./min)	1330
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	48,5

Model	WDVS EX 56 DK 2G
Wydajność	(m3/h)	7600
Maksymalne ciśnienie	(Pa)	325
Moc	(W)	0,90 kW
Natężenie prądu	(A)	1,50
Ilość obrotów	(obr./min)	840
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	54

Model	WDVS EX 56 DK 3G
Wydajność	(m3/h)	7600
Maksymalne ciśnienie	(Pa)	325
Moc	(W)	0,90 kW
Natężenie prądu	(A)	1,50
Ilość obrotów	(obr./min)	840
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	47

Model	WDVS EX 56 SDK 2G
Wydajność	(m3/h)	6100 / 7600
Maksymalne ciśnienie	(Pa)	245 / 345
Moc	(W)	0,45 / 0,66 kW
Natężenie prądu	(A)	0,75 / 1,25
Ilość obrotów	(obr./min)	700 / 890
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	54

Model	WDVS EX 56 SDK 3G
Wydajność	(m3/h)	6100 / 7600
Maksymalne ciśnienie	(Pa)	245 / 345
Moc	(W)	0,45 / 0,66 kW
Natężenie prądu	(A)	0,75 / 1,25
Ilość obrotów	(obr./min)	700 / 890
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	47

Model	WDVS EX 63 DK 2G
Wydajność	(m3/h)	10000
Maksymalne ciśnienie	(Pa)	440
Moc	(W)	1,85 kW
Natężenie prądu	(A)	3,05
Ilość obrotów	(obr./min)	840
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	77

Model	WDVS EX 63 DK 3G
Wydajność	(m3/h)	10000
Maksymalne ciśnienie	(Pa)	440
Moc	(W)	1,85 kW
Natężenie prądu	(A)	3,05
Ilość obrotów	(obr./min)	840
Napięcie	(V)	3~400 Y
Częstotliwość	(Hz)	50
Maksymalna temperatura pracy	(C)	usuwanego powietrza +40
Minimalna temperatura pracy	(C)	usuwanego powietrza -20
Waga	(kg)	68

Pobierz kartę katalogową
Pobierz książkę wyrobu
Pobierz wzór deklaracji zgodności A
Pobierz wzór deklaracji zgodności B

Wentylatory dachowe w wersji przeciwwybuchowej typ WDVS Ex, przeznaczone są do wentylacji pomieszczeń, w których mogą powstawać substancje palne w postaci gazów, par lub mgieł. Wentylatory WDVS Ex, zostały tak zaprojektowane, aby mogły zapewnić normalny poziom zabezpieczenia do strefy zagrożenia wybuchem 2 oraz wysoki poziom zabezpieczenia dla strefy 1. Wentylatory wykonane są zgodnie z wymaganiami norm:

PN-EN 1127-1:2011, PN-EN 13463-1:2010, PN-EN 13463-5:2012, PN-EN 14986:2009,
dla kategorii 2G: PN-EN 60079-0:2013-03/A11:2014-03, PN-EN 60079-7:2016-02,
dla kategorii 3G: PN-EN 60079-0:2013-03/A11:2014-03, PN-EN 60079-15:2010.

OPIS PRODUKTU:
Typoszereg wentylatorów dachowych z pionowym wypływem powietrza zawiera 7 wielkości od 31 do 63.
Wentylatory składają się z:

promieniowego wirnika silnikowego w wykonaniu przeciwwybuchowym produkcji ZIEHL ABEGG o cechach potwierdzonych deklaracją zgodności producenta. Promieniowy wirnik silnikowy wentylatora grupy II, kategoria urządzenia 2G z rodzajem zabezpieczenia przed wybuchem „c” do tłoczenia wybuchowej atmosfery gazowej grupy IIB dla strefy 1 i strefy 2, z silnikiem o zewnętrznym wirniku MK dla obszarów zagrożonych wybuchem, rodzaj zabezpieczenia przed wybuchem „e” oraz leja wlotowego wykonanego z miedzi,
obudowy wykonanej z aluminium,
podstawy wykonanej z blachy stalowej ocynkowanej.

Wentylatory są przystosowane do zamocowania na podstawach uniwersalnych PU.

WARUNKI PRACY:
Wentylatory WDVS Ex wykonywane są z silnikami:

DK trójfazowymi z możliwością 5 stopniowej regulacji obrotów,
SDK trójfazowymi z możliwością 2 stopniowej regulacji obrotów dla wielkości 50, 56 i 63.

Dopuszczalna temperatura usuwanego powietrza wynosi od -20 do 40°C.

	A (mm)	B (mm)	C (mm)	H (mm)	d (mm)
WDVS EX 31 DK 2G	552	480	715	386	231
WDVS EX 31 DK 3G	552	480	715	386	231
WDVS EX 35 DK 2G	552	480	735	423	258
WDVS EX 35 DK 3G	552	480	735	423	258
WDVS EX 45 DK 2G	702	630	922	501	331
WDVS EX 45 DK 3G	702	630	922	501	331
WDVS EX 50 DK 2G	782	710	1032	563	366
WDVS EX 50 DK 3G	782	710	1032	563	366
WDVS EX 56 DK 2G	782	710	1060	620	408
WDVS EX 56 DK 3G	782	710	1060	620	408
WDVS EX 56 SDK 2G	782	710	1060	620	408
WDVS EX 56 SDK 3G	782	710	1060	620	408
WDVS EX 63 DK 2G	872	800	1182	687	454
WDVS EX 63 DK 3G	872	800	1182	687	454

	Wydajność (m3/h)	Maksymalne ciśnienie (Pa)	Moc (W)	Natężenie prądu (A)	Ilość obrotów (obr./min)	Napięcie (V)	Częstotliwość (Hz)	Maksymalna temperatura pracy (C)	Minimalna temperatura pracy (C)	Waga (kg)
WDVS EX 31 DK 2G	1650	245	0,39 kW	0,51	990	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	22
WDVS EX 31 DK 3G	1650	245	0,39 kW	0,51	990	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	19
WDVS EX 35 DK 2G	2800	350	0,50 kW	0,71	1300	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	25
WDVS EX 35 DK 3G	2800	350	0,50 kW	0,71	1300	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	22
WDVS EX 45 DK 2G	5700	510	0,92 kW	1,49	1370	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	38
WDVS EX 45 DK 3G	5700	510	0,92 kW	1,49	1370	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	33
WDVS EX 50 DK 2G	7800	550	1,30 kW	1,96	1330	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	54,5
WDVS EX 50 DK 3G	7800	550	1,30 kW	1,96	1330	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	48,5
WDVS EX 56 DK 2G	7600	325	0,90 kW	1,50	840	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	54
WDVS EX 56 DK 3G	7600	325	0,90 kW	1,50	840	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	47
WDVS EX 56 SDK 2G	6100 / 7600	245 / 345	0,45 / 0,66 kW	0,75 / 1,25	700 / 890	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	54
WDVS EX 56 SDK 3G	6100 / 7600	245 / 345	0,45 / 0,66 kW	0,75 / 1,25	700 / 890	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	47
WDVS EX 63 DK 2G	10000	440	1,85 kW	3,05	840	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	77
WDVS EX 63 DK 3G	10000	440	1,85 kW	3,05	840	3~400 Y	50	usuwanego powietrza +40	usuwanego powietrza -20	68
