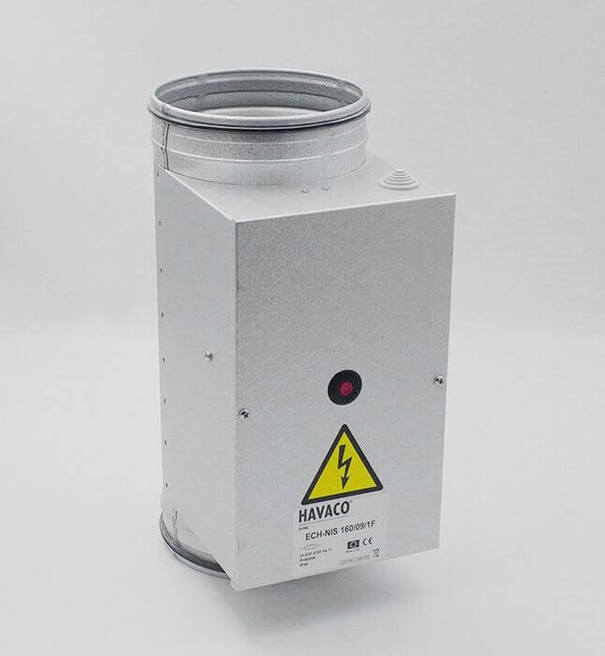

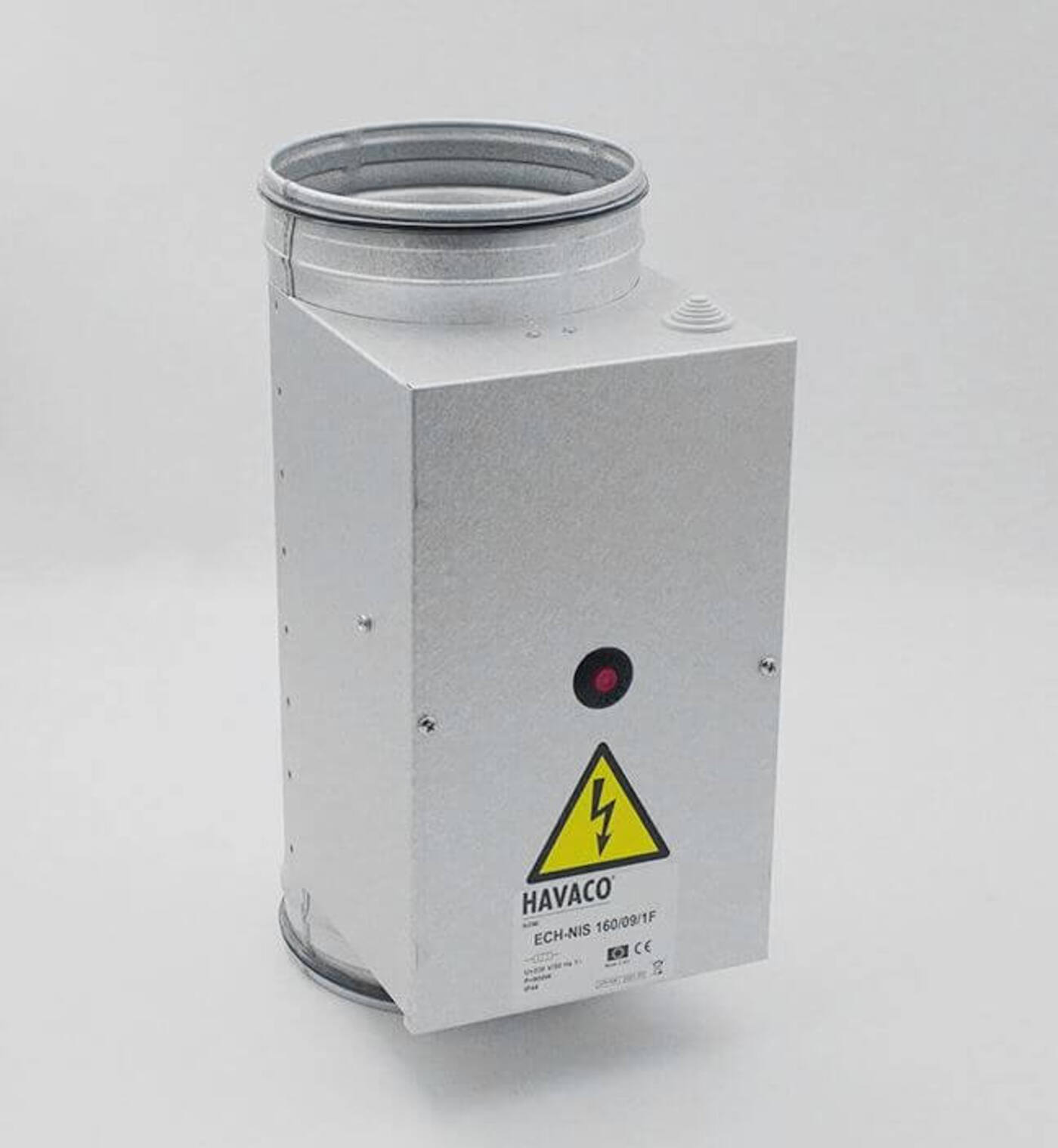

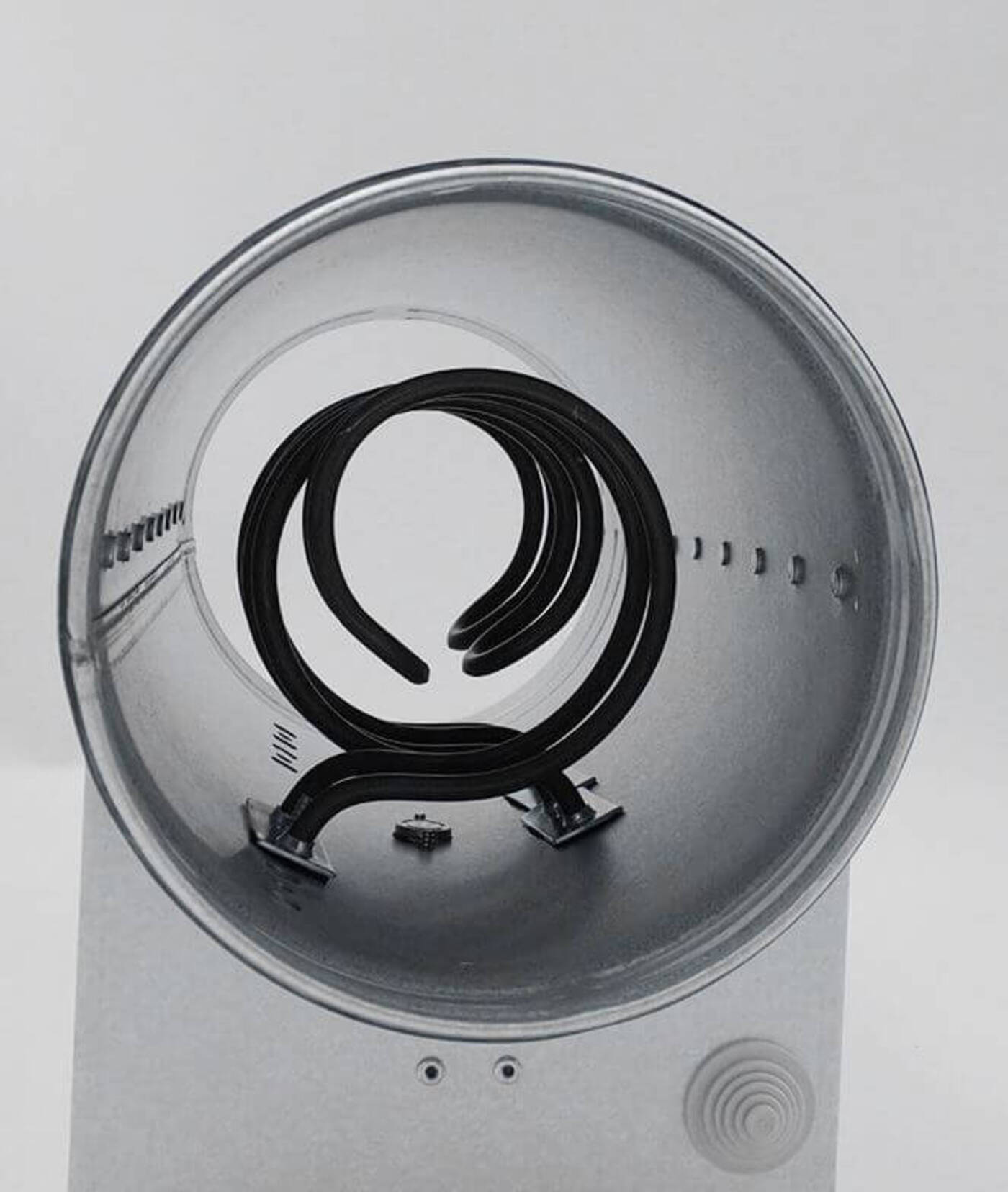

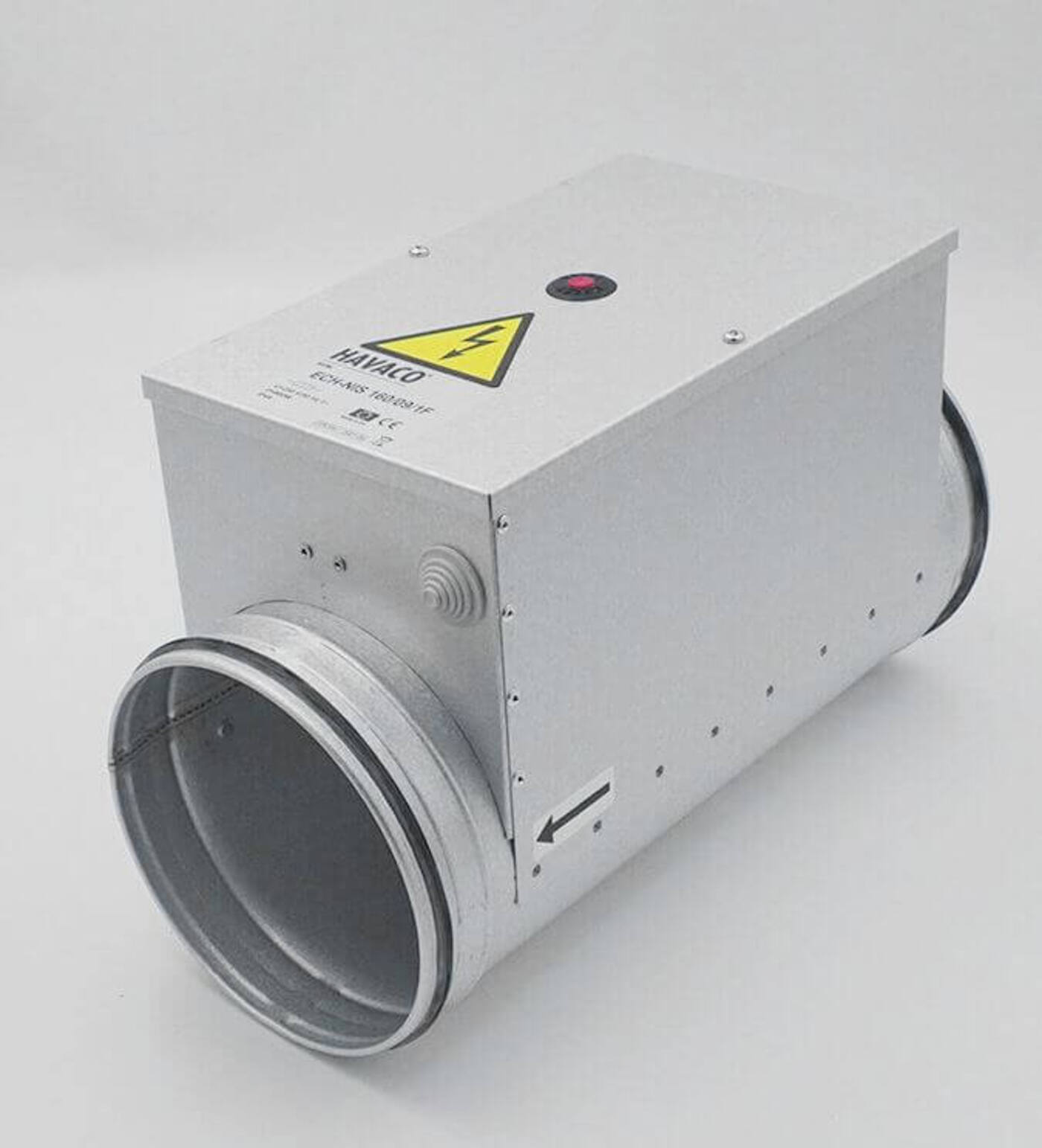

Elektryczne nagrzewnice kanałowe ECH - HAVACO
przeznaczona do podgrzewania nawiewanego powietrza w wentylacyjnych systemach o przekroju okrągłym
Cena od:
244.46
zł
198.75 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
| Model | ECH 100/06/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 40 |
| Moc | (W) | 0,6 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 2,8 |
| Waga | (kg) | 2,6 |
| Średnica przyłącza Ø | (mm) | 100 |
| Model | ECH 100/09/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 40 |
| Moc | (W) | 0,9 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 4,1 |
| Waga | (kg) | 2,9 |
| Średnica przyłącza Ø | (mm) | 100 |
| Model | ECH 100/12/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 40 |
| Moc | (W) | 1,2 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 5,5 |
| Waga | (kg) | 2,9 |
| Średnica przyłącza Ø | (mm) | 100 |
| Model | ECH 125/06/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 70 |
| Moc | (W) | 0,6 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 2,8 |
| Waga | (kg) | 2,4 |
| Średnica przyłącza Ø | (mm) | 125 |
| Model | ECH 125/09/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 70 |
| Moc | (W) | 0,9 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 4,1 |
| Waga | (kg) | 2,4 |
| Średnica przyłącza Ø | (mm) | 125 |
| Model | ECH 125/12/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 70 |
| Moc | (W) | 1,2 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 5,2 |
| Waga | (kg) | 2,7 |
| Średnica przyłącza Ø | (mm) | 125 |
| Model | ECH 125/18/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 70 |
| Moc | (W) | 1,8 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 8,2 |
| Waga | (kg) | 3,0 |
| Średnica przyłącza Ø | (mm) | 125 |
| Model | ECH 160/12/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 110 |
| Moc | (W) | 1,2 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 5,5 |
| Waga | (kg) | 2,5 |
| Średnica przyłącza Ø | (mm) | 160 |
| Model | ECH 160/15/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 110 |
| Moc | (W) | 1,5 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 6,8 |
| Waga | (kg) | 2,8 |
| Średnica przyłącza Ø | (mm) | 160 |
| Model | ECH 160/20/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 110 |
| Moc | (W) | 2,0 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 9,1 |
| Waga | (kg) | 3,0 |
| Średnica przyłącza Ø | (mm) | 160 |
| Model | ECH 160/24/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 110 |
| Moc | (W) | 2,4 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 10,9 |
| Waga | (kg) | 3,0 |
| Średnica przyłącza Ø | (mm) | 160 |
| Model | ECH 160/30/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 110 |
| Moc | (W) | 3,0 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 7,9 |
| Waga | (kg) | 3,1 |
| Średnica przyłącza Ø | (mm) | 160 |
| Model | ECH 160/30/2F | |
|---|---|---|
| Wydajność | (m3/h) | min. 110 |
| Moc | (W) | 3,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 7,9 |
| Waga | (kg) | 3,1 |
| Średnica przyłącza Ø | (mm) | 160 |
| Model | ECH 160/50/2F | |
|---|---|---|
| Wydajność | (m3/h) | min. 110 |
| Moc | (W) | 5,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 13,2 |
| Waga | (kg) | 4,1 |
| Średnica przyłącza Ø | (mm) | 160 |
| Model | ECH 160/60/3F | |
|---|---|---|
| Wydajność | (m3/h) | min. 110 |
| Moc | (W) | 6,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 8,7 |
| Waga | (kg) | 4,1 |
| Średnica przyłącza Ø | (mm) | 160 |
| Model | ECH 160/60/2F | |
|---|---|---|
| Wydajność | (m3/h) | min. 110 |
| Moc | (W) | 6,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 15,8 |
| Waga | (kg) | 4,1 |
| Średnica przyłącza Ø | (mm) | 160 |
| Model | ECH 200/12/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 170 |
| Moc | (W) | 1,2 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 5,5 |
| Waga | (kg) | 3,9 |
| Średnica przyłącza Ø | (mm) | 200 |
| Model | ECH 200/20/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 170 |
| Moc | (W) | 2,0 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 9,1 |
| Waga | (kg) | 3,2 |
| Średnica przyłącza Ø | (mm) | 200 |
| Model | ECH 200/30/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 170 |
| Moc | (W) | 3,0 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 7,9 |
| Waga | (kg) | 3,3 |
| Średnica przyłącza Ø | (mm) | 200 |
| Model | ECH 200/30/2F | |
|---|---|---|
| Wydajność | (m3/h) | min. 170 |
| Moc | (W) | 3,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 7,9 |
| Waga | (kg) | 3,3 |
| Średnica przyłącza Ø | (mm) | 200 |
| Model | ECH 200/50/2F | |
|---|---|---|
| Wydajność | (m3/h) | min. 170 |
| Moc | (W) | 5,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 13,2 |
| Waga | (kg) | 4,1 |
| Średnica przyłącza Ø | (mm) | 200 |
| Model | ECH 200/60/2F | |
|---|---|---|
| Wydajność | (m3/h) | min. 170 |
| Moc | (W) | 6,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 15,8 |
| Waga | (kg) | 4,1 |
| Średnica przyłącza Ø | (mm) | 200 |
| Model | ECH 200/60/3F | |
|---|---|---|
| Wydajność | (m3/h) | min. 170 |
| Moc | (W) | 6,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 15,8 |
| Waga | (kg) | 4,1 |
| Średnica przyłącza Ø | (mm) | 200 |
| Model | ECH 200/90/3F | |
|---|---|---|
| Wydajność | (m3/h) | min. 170 |
| Moc | (W) | 9,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 8,7 |
| Waga | (kg) | 4,1 |
| Średnica przyłącza Ø | (mm) | 200 |
| Model | ECH 250/30/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 270 |
| Moc | (W) | 3,0 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 7,9 |
| Waga | (kg) | 2,6 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | ECH 250/50/2F | |
|---|---|---|
| Wydajność | (m3/h) | min. 270 |
| Moc | (W) | 5,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 13,2 |
| Waga | (kg) | 2,9 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | ECH 250/60/2F | |
|---|---|---|
| Wydajność | (m3/h) | min. 270 |
| Moc | (W) | 6,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 15,8 |
| Waga | (kg) | 2,9 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | ECH 250/60/3F | |
|---|---|---|
| Wydajność | (m3/h) | min. 270 |
| Moc | (W) | 6,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 15,8 |
| Waga | (kg) | 2,9 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | ECH 250/90/3F | |
|---|---|---|
| Wydajność | (m3/h) | min. 270 |
| Moc | (W) | 9,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 8,7 |
| Waga | (kg) | 2,9 |
| Średnica przyłącza Ø | (mm) | 250 |
| Model | ECH 315/90/3F | |
|---|---|---|
| Wydajność | (m3/h) | min. 415 |
| Moc | (W) | 9,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 13,0 |
| Waga | (kg) | 3,1 |
| Średnica przyłącza Ø | (mm) | 315 |
| Model | ECH 315/60/3F | |
|---|---|---|
| Wydajność | (m3/h) | min. 415 |
| Moc | (W) | 6,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 15,8 |
| Waga | (kg) | 3,1 |
| Średnica przyłącza Ø | (mm) | 315 |
| Model | ECH 315/60/2F | |
|---|---|---|
| Wydajność | (m3/h) | min. 415 |
| Moc | (W) | 6,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 15,8 |
| Waga | (kg) | 3,1 |
| Średnica przyłącza Ø | (mm) | 315 |
| Model | ECH 315/30/1F | |
|---|---|---|
| Wydajność | (m3/h) | min. 415 |
| Moc | (W) | 3,0 KW |
| Napięcie | (V) | 230 |
| Pobór prądu | (kWh) | 7,9 |
| Waga | (kg) | 2,8 |
| Średnica przyłącza Ø | (mm) | 315 |
| Model | ECH 315/120/3F | |
|---|---|---|
| Wydajność | (m3/h) | min. 415 |
| Moc | (W) | 12,0 KW |
| Napięcie | (V) | 400 |
| Pobór prądu | (kWh) | 17,3 |
| Waga | (kg) | 3,1 |
| Średnica przyłącza Ø | (mm) | 315 |
Opis
Nagrzewnice elektryczne są przeznaczone do podgrzewania czystego powietrza. Obudowa jest wykonana z alucynku, odpornego na podwyższoną temperaturę. Elementy grzejne są ze stali nierdzewnej. Nagrzewnica posiada 2 termostaty zabezpieczające, oraz zaciski śrubowe, króćce przyłączeniowe są wyposażone w uszczelkę. Nagrzewnice mogą być montowane w pozycji poziomej oraz pionowej. Maksymalna temperatura wyjściowa wynosi 50°C
Instalacja
Nagrzewnice mogą być montowane w każdej pozycji, za wyjątkiem w pozcji skrzynką przyłączeniową skierowaną w dół. Jeżeli istnieje możliwość przypadkowego kontaktu z elementami grzejnymi, należy użyć stosownych osłon. Prędkość powietrza przepływającego przez nagrzewnicę nie może być mniejsza niż 1,5 m/s. Przepływ gazów wybuchowych lub agresywnych jest zabroniony. Nagrzewnice mogą być użyte jedynie do podgrzewania czystego powietrza. Urządzenia przeznaczone do wewnętrznych instalacji.
Podłączenie elektryczne
Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi. Źródło zasilania oraz przewód zasilający musi być zgodne z danymi na tabliczce znamionowej nagrzewnicy. Wyłącznik automatyczny należy dobrać odpowiednio do danych technicznych. Nagrzewnicę należy uziemić.
| A (mm) | |
|---|---|
ECH 100/06/1F |
Wymiary podane na zdjęciu. |
|
ECH 100/09/1F |
Wymiary podane na zdjęciu. |
|
ECH 100/12/1F |
Wymiary podane na zdjęciu. |
|
ECH 125/06/1F |
Wymiary podane na zdjęciu. |
|
ECH 125/09/1F |
Wymiary podane na zdjęciu. |
|
ECH 125/12/1F |
Wymiary podane na zdjęciu. |
|
ECH 125/18/1F |
Wymiary podane na zdjęciu. |
|
ECH 160/12/1F |
Wymiary podane na zdjęciu. |
|
ECH 160/15/1F |
Wymiary podane na zdjęciu. |
|
ECH 160/20/1F |
Wymiary podane na zdjęciu. |
|
ECH 160/24/1F |
Wymiary podane na zdjęciu. |
|
ECH 160/30/1F |
Wymiary podane na zdjęciu. |
|
ECH 160/30/2F |
Wymiary podane na zdjęciu. |
|
ECH 160/50/2F |
Wymiary podane na zdjęciu. |
|
ECH 160/60/3F |
Wymiary podane na zdjęciu. |
|
ECH 160/60/2F |
Wymiary podane na zdjęciu. |
|
ECH 200/12/1F |
Wymiary podane na zdjęciu. |
|
ECH 200/20/1F |
Wymiary podane na zdjęciu. |
|
ECH 200/30/1F |
Wymiary podane na zdjęciu. |
|
ECH 200/30/2F |
Wymiary podane na zdjęciu. |
|
ECH 200/50/2F |
Wymiary podane na zdjęciu. |
|
ECH 200/60/2F |
Wymiary podane na zdjęciu. |
|
ECH 200/60/3F |
Wymiary podane na zdjęciu. |
|
ECH 200/90/3F |
Wymiary podane na zdjęciu. |
|
ECH 250/30/1F |
Wymiary podane na zdjęciu. |
|
ECH 250/50/2F |
Wymiary podane na zdjęciu. |
|
ECH 250/60/2F |
Wymiary podane na zdjęciu. |
|
ECH 250/60/3F |
Wymiary podane na zdjęciu. |
|
ECH 250/90/3F |
Wymiary podane na zdjęciu. |
|
ECH 315/90/3F |
Wymiary podane na zdjęciu. |
|
ECH 315/60/3F |
Wymiary podane na zdjęciu. |
|
ECH 315/60/2F |
Wymiary podane na zdjęciu. |
|
ECH 315/30/1F |
Wymiary podane na zdjęciu. |
|
ECH 315/120/3F |
Wymiary podane na zdjęciu. |
| Wydajność (m3/h) | Moc (W) | Napięcie (V) | Pobór prądu (kWh) | Waga (kg) | Średnica przyłącza Ø (mm) | |
|---|---|---|---|---|---|---|
| ECH 100/06/1F | min. 40 | 0,6 KW | 230 | 2,8 | 2,6 | 100 |
| ECH 100/09/1F | min. 40 | 0,9 KW | 230 | 4,1 | 2,9 | 100 |
| ECH 100/12/1F | min. 40 | 1,2 KW | 230 | 5,5 | 2,9 | 100 |
| ECH 125/06/1F | min. 70 | 0,6 KW | 230 | 2,8 | 2,4 | 125 |
| ECH 125/09/1F | min. 70 | 0,9 KW | 230 | 4,1 | 2,4 | 125 |
| ECH 125/12/1F | min. 70 | 1,2 KW | 230 | 5,2 | 2,7 | 125 |
| ECH 125/18/1F | min. 70 | 1,8 KW | 230 | 8,2 | 3,0 | 125 |
| ECH 160/12/1F | min. 110 | 1,2 KW | 230 | 5,5 | 2,5 | 160 |
| ECH 160/15/1F | min. 110 | 1,5 KW | 230 | 6,8 | 2,8 | 160 |
| ECH 160/20/1F | min. 110 | 2,0 KW | 230 | 9,1 | 3,0 | 160 |
| ECH 160/24/1F | min. 110 | 2,4 KW | 230 | 10,9 | 3,0 | 160 |
| ECH 160/30/1F | min. 110 | 3,0 KW | 230 | 7,9 | 3,1 | 160 |
| ECH 160/30/2F | min. 110 | 3,0 KW | 400 | 7,9 | 3,1 | 160 |
| ECH 160/50/2F | min. 110 | 5,0 KW | 400 | 13,2 | 4,1 | 160 |
| ECH 160/60/3F | min. 110 | 6,0 KW | 400 | 8,7 | 4,1 | 160 |
| ECH 160/60/2F | min. 110 | 6,0 KW | 400 | 15,8 | 4,1 | 160 |
| ECH 200/12/1F | min. 170 | 1,2 KW | 230 | 5,5 | 3,9 | 200 |
| ECH 200/20/1F | min. 170 | 2,0 KW | 230 | 9,1 | 3,2 | 200 |
| ECH 200/30/1F | min. 170 | 3,0 KW | 230 | 7,9 | 3,3 | 200 |
| ECH 200/30/2F | min. 170 | 3,0 KW | 400 | 7,9 | 3,3 | 200 |
| ECH 200/50/2F | min. 170 | 5,0 KW | 400 | 13,2 | 4,1 | 200 |
| ECH 200/60/2F | min. 170 | 6,0 KW | 400 | 15,8 | 4,1 | 200 |
| ECH 200/60/3F | min. 170 | 6,0 KW | 400 | 15,8 | 4,1 | 200 |
| ECH 200/90/3F | min. 170 | 9,0 KW | 400 | 8,7 | 4,1 | 200 |
| ECH 250/30/1F | min. 270 | 3,0 KW | 230 | 7,9 | 2,6 | 250 |
| ECH 250/50/2F | min. 270 | 5,0 KW | 400 | 13,2 | 2,9 | 250 |
| ECH 250/60/2F | min. 270 | 6,0 KW | 400 | 15,8 | 2,9 | 250 |
| ECH 250/60/3F | min. 270 | 6,0 KW | 400 | 15,8 | 2,9 | 250 |
| ECH 250/90/3F | min. 270 | 9,0 KW | 400 | 8,7 | 2,9 | 250 |
| ECH 315/90/3F | min. 415 | 9,0 KW | 400 | 13,0 | 3,1 | 315 |
| ECH 315/60/3F | min. 415 | 6,0 KW | 400 | 15,8 | 3,1 | 315 |
| ECH 315/60/2F | min. 415 | 6,0 KW | 400 | 15,8 | 3,1 | 315 |
| ECH 315/30/1F | min. 415 | 3,0 KW | 230 | 7,9 | 2,8 | 315 |
| ECH 315/120/3F | min. 415 | 12,0 KW | 400 | 17,3 | 3,1 | 315 |
