KONSTRUKCJA

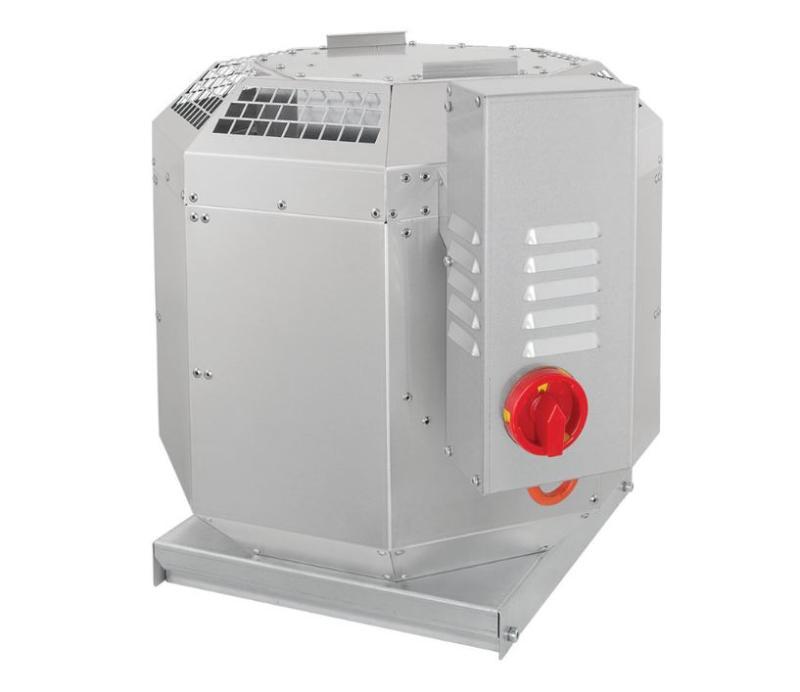

Dachowy wentylator promieniowy z wyrzutem pionowym, którego silnik zamontowany został poza strumieniem przepływającego powietrza. Wentylator został przystosowany do przetłaczania powietrza o maksymalnej temperaturze do 120 °C. Obudowa została wykonana z profilowanej blachy aluminiowej AlMg3 odpornej na działanie wody morskiej oraz galwanizowanej blachy stalowej (płyta montażowa, wsporniki wewnętrzne).

Silnik został zabudowany w specjalnej komorze o podwójnych ściankach, dzięki czemu jest całkowicie odizolowany od strumienia przepływającego powietrza. Konstrukcja wentylatora umożliwia transport medium o maksymalnej temperaturze 120°C.

Wentylator posiada pionowy wylot powietrza zabezpieczony aluminiową blachą perforowaną. Standardowo każdy wentylator jest wyposażony w zintegrowany wyłącznik serwisowy oraz tacę ociekową dla odprowadzania skroplin oraz wody opadowej z wnętrza wentylatora. Konstrukcja umożliwia odchylenie obudowy w celu przeprowadzenia czynności serwisowych w obrębie wirnika (przeglądy, czyszczenie).

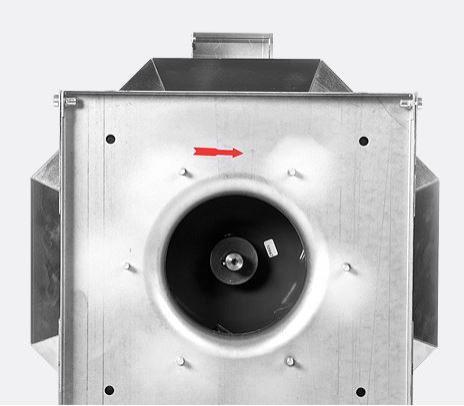

WIRNIK
Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo.

NAPĘD I STEROWANIE
Napęd stanowi nowoczesny silnik EC komutowany elektronicznie ze zintegrowanym monitoringiem temperatury pracy, zasilany jednofazowo (1~230V, 50 Hz). Silniki przystosowane do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy. Sterowanie odbywa się za pomocą wbudowanego regulatora obrotów, do którego można zastosować opcjonalny potencjometr 10 kΩ lub zewnętrzny sygnał analogowy 0-10V.

W przypadku kontrolowania prędkości obrotowej potencjometrem należy wykorzystać specjalne wejście/wyjście listwy zaciskowej (PotiV+/PotiIn). Wentylator wyposażono w wyłącznik serwisowy, zabudowany w skrzynce połączeniowej. Stopień ochrony silnika IP54, klasa izolacji F.

ZAKRES TEMPERATURY PRACY
120°C - maksymalna temperatura medium.

ZASTOSOWANIE
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze. Pod warunkiem wyposażenia instalacji wentylacyjnej w stosowne filtry/łapacze tłuszczu, urządzenia zalecane są do odciągu oparów znad okapów w profesjonalnych kuchniach przemysłowych i obiektach gastronomicznych. Wentylatory znajdują szczególne zastosowanie w aplikacjach wymagających płynnej i precyzyjnej regulacji wydajności wentylatora przy zachowaniu wysokiej efektywności energetycznej.
