Wentylator kanałowy R
Wentylator kanałowy R łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność). Doskonale sprawdza się zarówno w instalacjach nawiewnych, jak i wywiewnych. Przystosowany jest do montażu wewnętrznego, w kanałach o przekroju kołowym.
Cena od:
476.74
zł
387.59 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | R 100.2CA |
|
|---|---|---|
| Natężenie prądu | (A) | 0,12 |
| Ilość obrotów | (obr./min) | 2615 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,027 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 1,9 |
| Kondensator | (µF) | 1 |
| Model | R 125.2CA |
|
|---|---|---|
| Natężenie prądu | (A) | 0,12 |
| Ilość obrotów | (obr./min) | 2640 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,026 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 1,6 |
| Kondensator | (µF) | 1 |
| Model | R 150.3BF |
|
|---|---|---|
| Natężenie prądu | (A) | 0,23 |
| Ilość obrotów | (obr./min) | 2355 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,053 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 3 |
| Kondensator | (µF) | 2 |
| Model | R 160.3BF |
|
|---|---|---|
| Natężenie prądu | (A) | 0,23 |
| Ilość obrotów | (obr./min) | 2330 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,054 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 2,7 |
| Kondensator | (µF) | 2 |
| Model | R 160 L.3CA |
|
|---|---|---|
| Natężenie prądu | (A) | 0,41 |
| Ilość obrotów | (obr./min) | 2415 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,094 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 3,1 |
| Kondensator | (µF) | 2 |
| Model | R 200.3CA |
|
|---|---|---|
| Natężenie prądu | (A) | 0,41 |
| Ilość obrotów | (obr./min) | 2390 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,095 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 3,4 |
| Kondensator | (µF) | 2 |
| Model | R 250.3CA |
|
|---|---|---|
| Natężenie prądu | (A) | 0,41 |
| Ilość obrotów | (obr./min) | 2390 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,095 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 3,4 |
| Kondensator | (µF) | 2 |
| Model | R 250 L.3DF |
|
|---|---|---|
| Natężenie prądu | (A) | 0,53 |
| Ilość obrotów | (obr./min) | 2485 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,120 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 4,2 |
| Kondensator | (µF) | 4 |
| Model | R 315.3EF |
|
|---|---|---|
| Natężenie prądu | (A) | 0,75 |
| Ilość obrotów | (obr./min) | 2665 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,168 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 6,2 |
| Kondensator | (µF) | 4 |
| Model | R 315 M.3EF |
|
|---|---|---|
| Natężenie prądu | (A) | 0,8 |
| Ilość obrotów | (obr./min) | 2700 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,182 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 6,2 |
| Kondensator | (µF) | 6 |
| Model | R 355 M.5FA |
|
|---|---|---|
| Natężenie prądu | (A) | 1,28 |
| Ilość obrotów | (obr./min) | v |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,270 |
| Maksymalna temperatura pracy | (C) | 60 |
| IP | IP54 | |
| Waga | (kg) | 15,6 |
| Kondensator | (µF) | 6 |
Właściwości i wykonanie
Wentylator kanałowy R łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność). Doskonale sprawdza się zarówno w instalacjach nawiewnych, jak i wywiewnych. Przystosowany jest do montażu wewnętrznego, w kanałach o przekroju kołowym.
Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Obudowa
Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej. Do łatwej instalacji w ciągu kanałów posiada znormalizowane króćce przyłączeniowe.
Wirnik
Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego. Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP54.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.
Zabezpieczenie termiczne silnika
Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.
Status ErP
Wentylator nie podlega Dyrektywie ErP (2009/125/WE) na mocy przepisu wykluczającego dla urządzeń pobierających moc elektryczną <
Wentylator kanałowy R łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność). Doskonale sprawdza się zarówno w instalacjach nawiewnych, jak i wywiewnych. Przystosowany jest do montażu wewnętrznego, w kanałach o przekroju kołowym.
Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Obudowa
Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej. Do łatwej instalacji w ciągu kanałów posiada znormalizowane króćce przyłączeniowe.
Wirnik
Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego. Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP54.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.
Zabezpieczenie termiczne silnika
Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.
Status ErP
Wentylator nie podlega Dyrektywie ErP (2009/125/WE) na mocy przepisu wykluczającego dla urządzeń pobierających moc elektryczną <

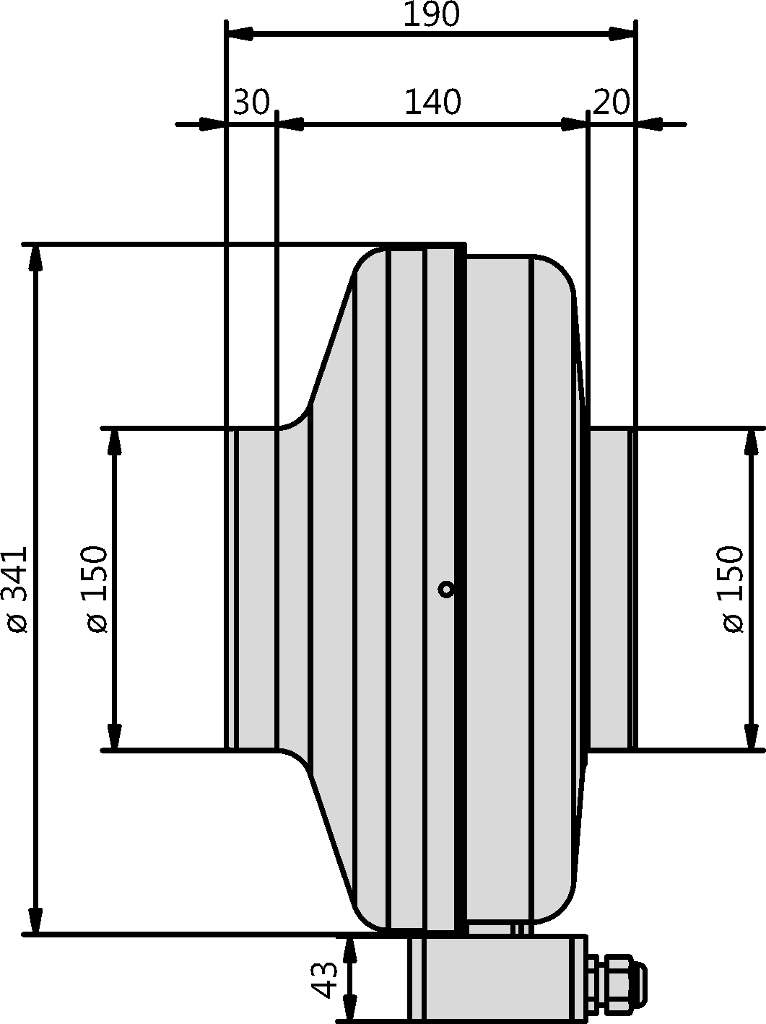

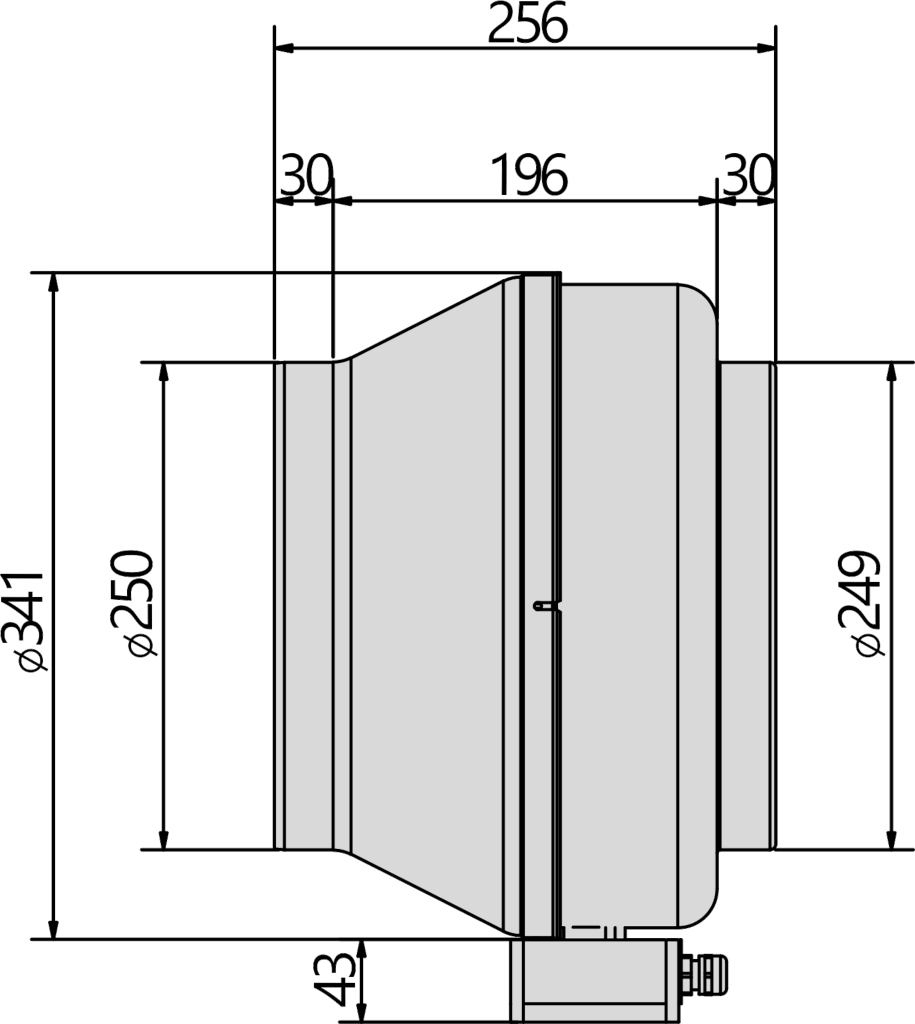

| Wymiary mm | |
|---|---|
R 100.2CA |
Zaprezentowane na grafice obok |
R 125.2CA |
Zaprezentowane na grafice obok |
R 150.3BF |
Zaprezentowane na grafice obok |
R 160.3BF |
Zaprezentowane na grafice obok |

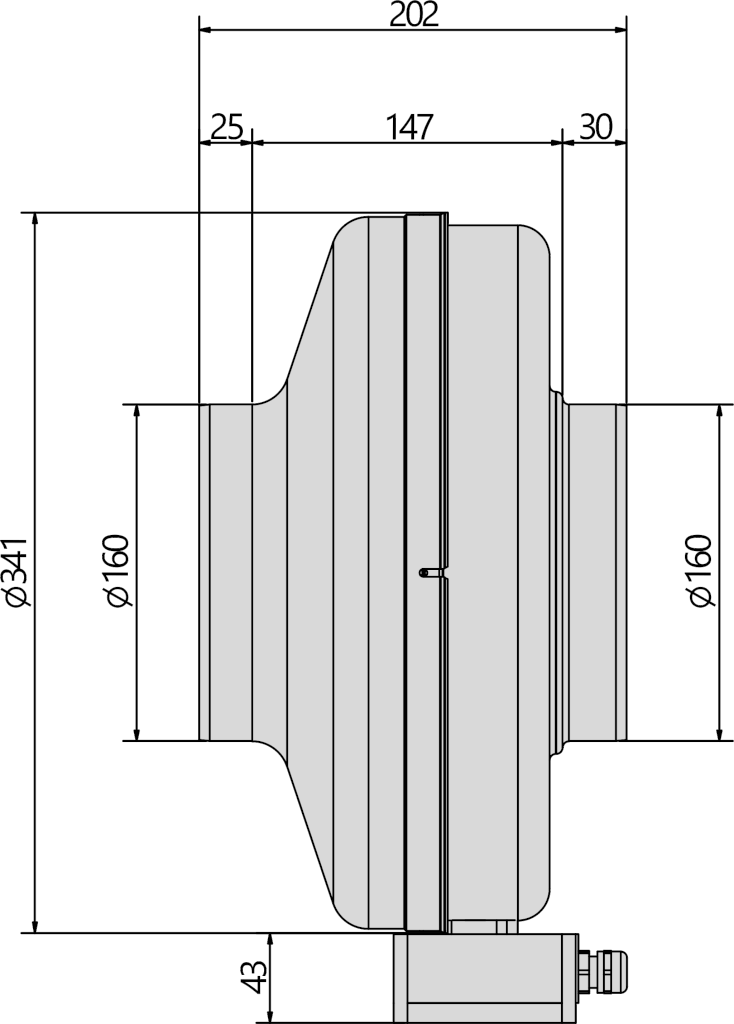

R 160 L.3CA |
Zaprezentowane na grafice obok |

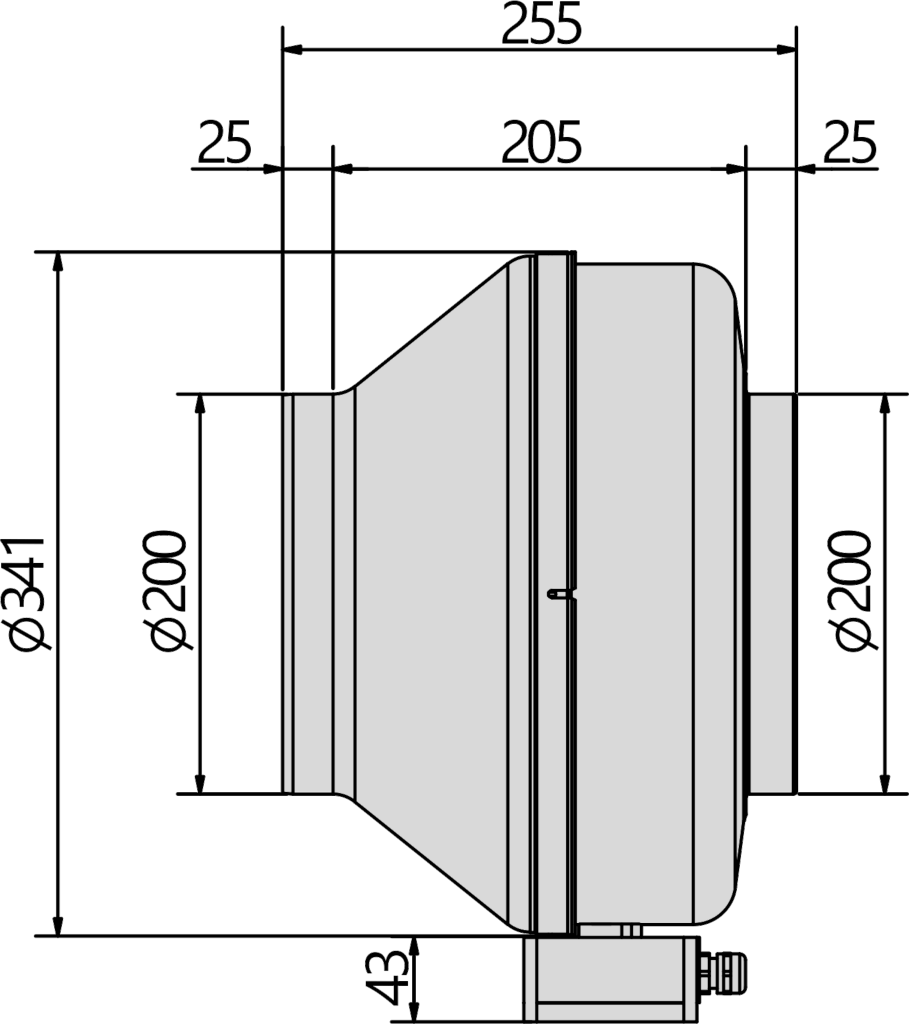

R 200.3CA |
Zaprezentowane na grafice obok |
R 250.3CA |
Zaprezentowane na grafice obok |
R 250 L.3DF |
Zaprezentowane na grafice obok |
R 315.3EF |
Zaprezentowane na grafice obok |
R 315 M.3EF |
Zaprezentowane na grafice obok |

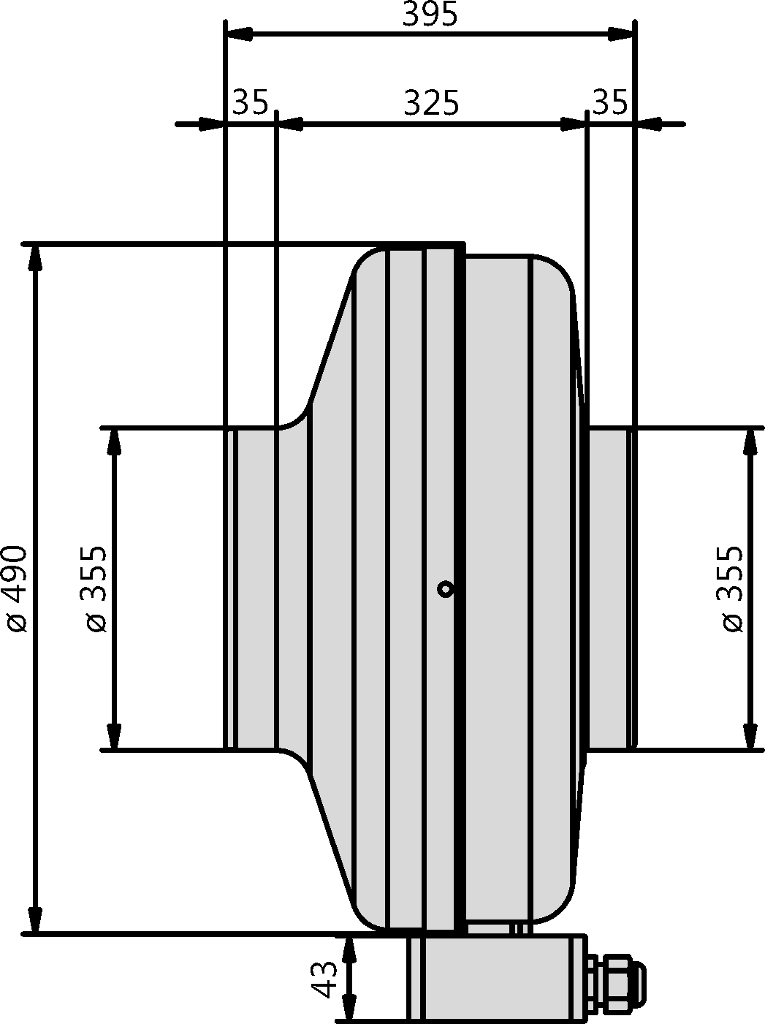

R 355 M.5FA |
Zaprezentowane na grafice obok |
| Natężenie prądu (A) | Ilość obrotów (obr./min) | Napięcie (V) | Częstotliwość (Hz) | Pobór prądu (kWh) | Maksymalna temperatura pracy (C) | IP | Waga (kg) | Kondensator (µF) | |
|---|---|---|---|---|---|---|---|---|---|
|
R 100.2CA |
0,12 | 2615 | 230 | 50 | 0,027 | 70 | IP44 | 1,9 | 1 |
|
R 125.2CA |
0,12 | 2640 | 230 | 50 | 0,026 | 70 | IP44 | 1,6 | 1 |
|
R 150.3BF |
0,23 | 2355 | 230 | 50 | 0,053 | 70 | IP44 | 3 | 2 |
|
R 160.3BF |
0,23 | 2330 | 230 | 50 | 0,054 | 70 | IP44 | 2,7 | 2 |
|
R 160 L.3CA |
0,41 | 2415 | 230 | 50 | 0,094 | 70 | IP44 | 3,1 | 2 |
|
R 200.3CA |
0,41 | 2390 | 230 | 50 | 0,095 | 70 | IP44 | 3,4 | 2 |
|
R 250.3CA |
0,41 | 2390 | 230 | 50 | 0,095 | 70 | IP44 | 3,4 | 2 |
|
R 250 L.3DF |
0,53 | 2485 | 230 | 50 | 0,120 | 70 | IP44 | 4,2 | 4 |
|
R 315.3EF |
0,75 | 2665 | 230 | 50 | 0,168 | 70 | IP44 | 6,2 | 4 |
|
R 315 M.3EF |
0,8 | 2700 | 230 | 50 | 0,182 | 70 | IP44 | 6,2 | 6 |
|
R 355 M.5FA |
1,28 | v | 230 | 50 | 0,270 | 60 | IP54 | 15,6 | 6 |
