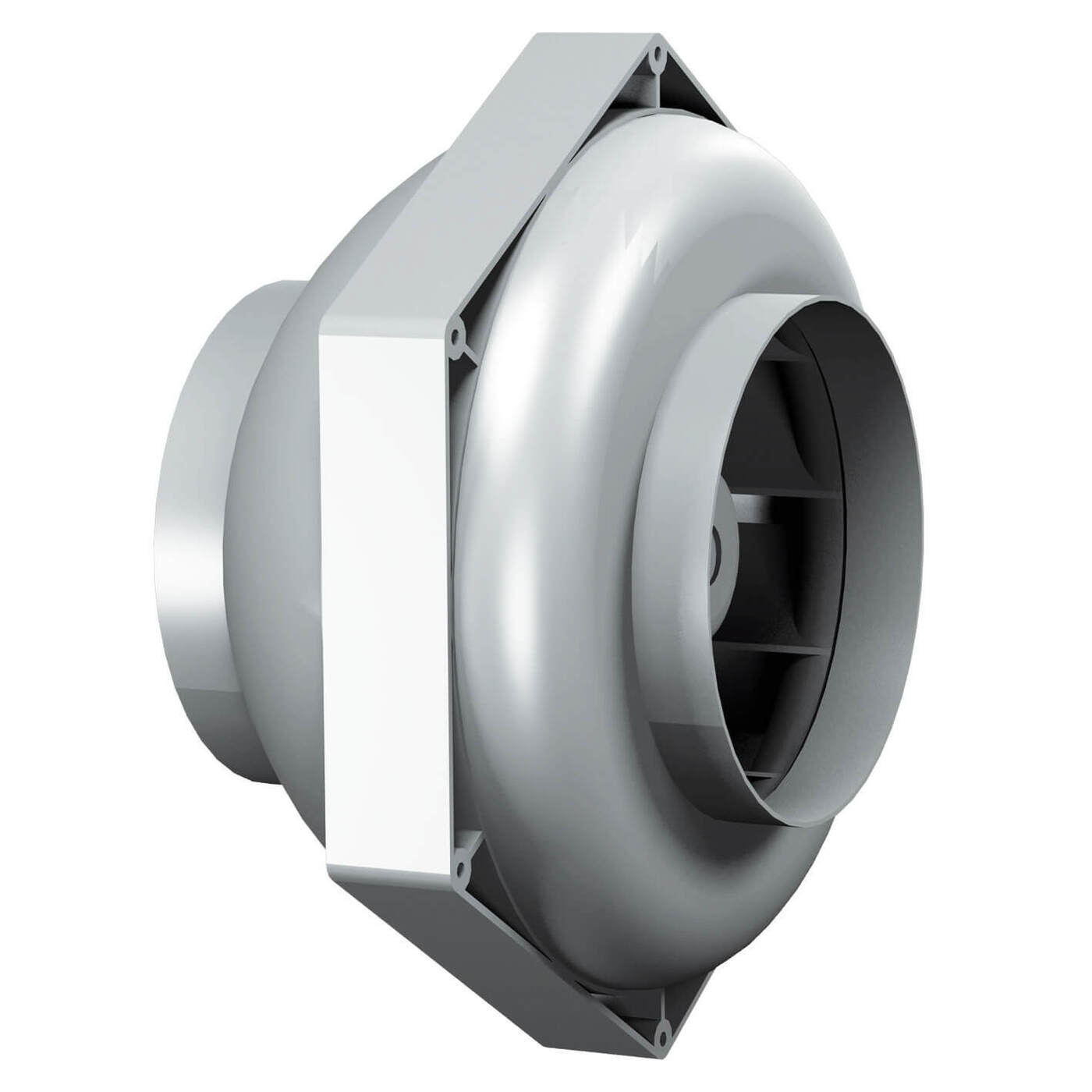

Wentylator kanałowy RS
Wentylator kanałowy RS łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność).
Cena od:
468.38
zł
380.80 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | RS 100 L.2CA |
|
|---|---|---|
| Natężenie prądu | (A) | 0,13 |
| Ilość obrotów | (obr./min) | 2125 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,029 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 2 |
| Kondensator | (µF) | 1,0 |
| Model | RS 125 L.3CA |
|
|---|---|---|
| Natężenie prądu | (A) | 0,19 |
| Ilość obrotów | (obr./min) | 2635 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,042 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 2,5 |
| Kondensator | (µF) | 1,5 |
| Model | RS 150.3BF |
|
|---|---|---|
| Natężenie prądu | (A) | 0,24 |
| Ilość obrotów | (obr./min) | 2345 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,054 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 2,7 |
| Kondensator | (µF) | 2 |
| Model | RS 160 L.3CA |
|
|---|---|---|
| Natężenie prądu | (A) | 0,41 |
| Ilość obrotów | (obr./min) | 2410 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,095 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 3,1 |
| Kondensator | (µF) | 2 |
| Model | RS 160.3BF |
|
|---|---|---|
| Natężenie prądu | (A) | 0,24 |
| Ilość obrotów | (obr./min) | 2380 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,058 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 2,7 |
| Kondensator | (µF) | 2 |
| Model | RS 200.3CA |
|
|---|---|---|
| Natężenie prądu | (A) | 0,41 |
| Ilość obrotów | (obr./min) | 2365 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,095 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 3,4 |
| Kondensator | (µF) | 2 |
| Model | RS 250 L.3DF |
|
|---|---|---|
| Natężenie prądu | (A) | 0,56 |
| Ilość obrotów | (obr./min) | 2470 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,130 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 4,6 |
| Kondensator | (µF) | 4 |
| Model | RS 250.3CA |
|
|---|---|---|
| Natężenie prądu | (A) | 0,43 |
| Ilość obrotów | (obr./min) | 2360 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,098 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 3,4 |
| Kondensator | (µF) | 2 |
| Model | RS 315 M.3EF |
|
|---|---|---|
| Natężenie prądu | (A) | 0,75 |
| Ilość obrotów | (obr./min) | 2700 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,170 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 5,4 |
| Kondensator | (µF) | 6 |
| Model | RS 315.3EF |
|
|---|---|---|
| Natężenie prądu | (A) | 0,75 |
| Ilość obrotów | (obr./min) | 2700 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,170 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 5,4 |
| Kondensator | (µF) | 6 |
Właściwości i wykonanie
Wentylator kanałowy RS łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność). Doskonale sprawdza się zarówno w instalacjach nawiewnych, jak i wywiewnych. Przystosowany jest do montażu wewnętrznego, w kanałach o przekroju kołowym.
Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Obudowa
Obudowa wentylatora wykonana jest z poliamidu PA6.6 wzmocnionego 15% dodatkiem włókna szklanego (GF). Tworzywo to charakteryzuje się dużą sztywnością, twardością, trwałością i wysoką wytrzymałością mechaniczną. Posiada wysoką zdolność tłumienia drgań oraz odporność na uderzenia. Nadaje się do recyklingu.
Do łatwej instalacji w ciągu kanałów obudowa posiada znormalizowane króćce przyłączeniowe.
Wirnik
Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego. Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP44.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.
Zabezpieczenie termiczne silników
Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.

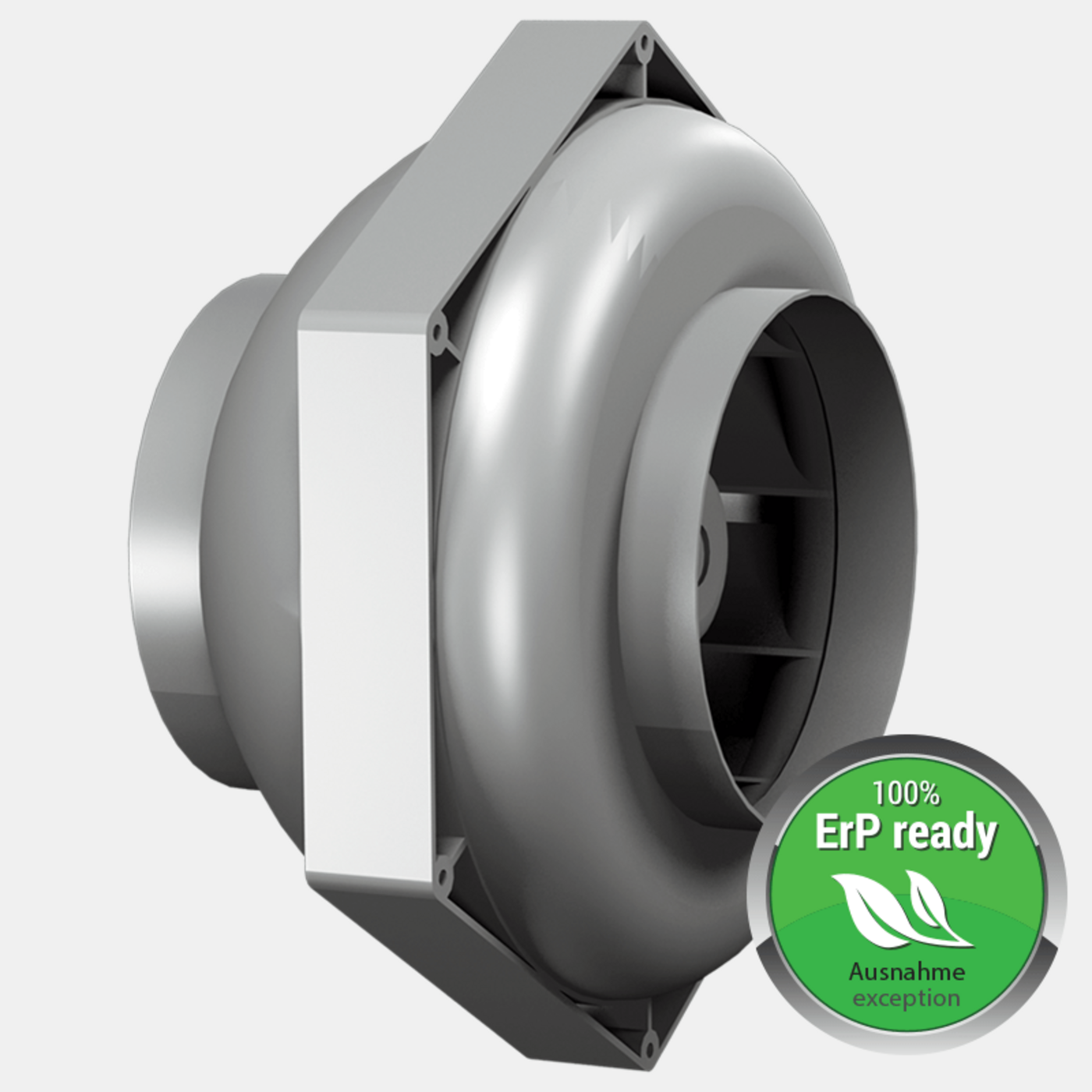

Status ErP
Wentylator nie podlega Dyrektywie ErP (2009/125/WE) na mocy przepisu wykluczającego dla urządzeń pobierających moc elektryczną <
Wentylator kanałowy RS łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność). Doskonale sprawdza się zarówno w instalacjach nawiewnych, jak i wywiewnych. Przystosowany jest do montażu wewnętrznego, w kanałach o przekroju kołowym.
Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Obudowa
Obudowa wentylatora wykonana jest z poliamidu PA6.6 wzmocnionego 15% dodatkiem włókna szklanego (GF). Tworzywo to charakteryzuje się dużą sztywnością, twardością, trwałością i wysoką wytrzymałością mechaniczną. Posiada wysoką zdolność tłumienia drgań oraz odporność na uderzenia. Nadaje się do recyklingu.
Do łatwej instalacji w ciągu kanałów obudowa posiada znormalizowane króćce przyłączeniowe.
Wirnik
Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego. Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP44.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.
Zabezpieczenie termiczne silników
Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.
Status ErP
Wentylator nie podlega Dyrektywie ErP (2009/125/WE) na mocy przepisu wykluczającego dla urządzeń pobierających moc elektryczną <

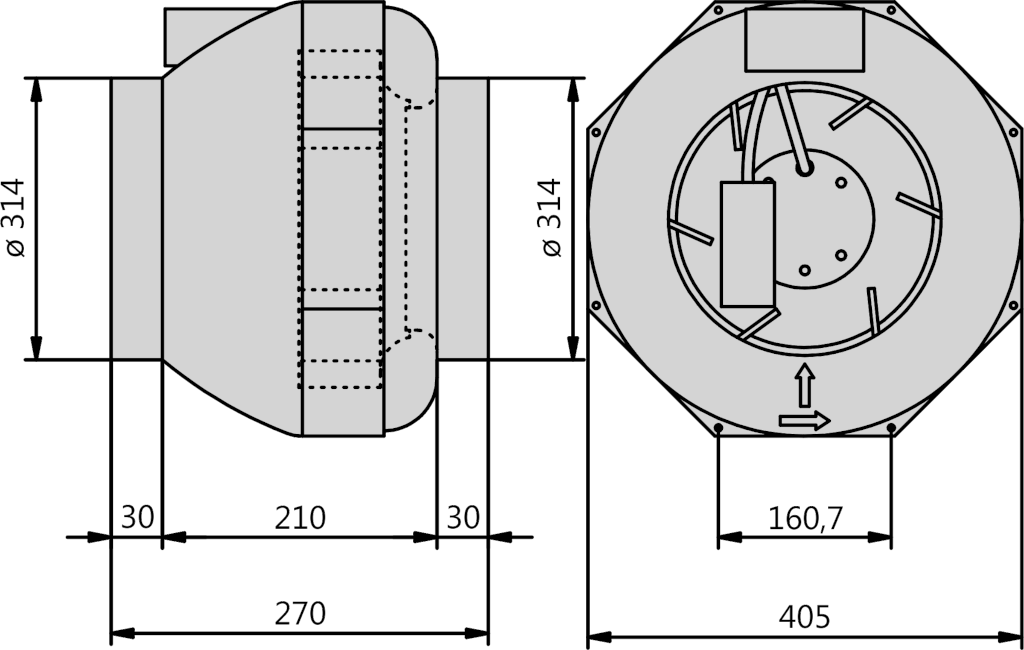

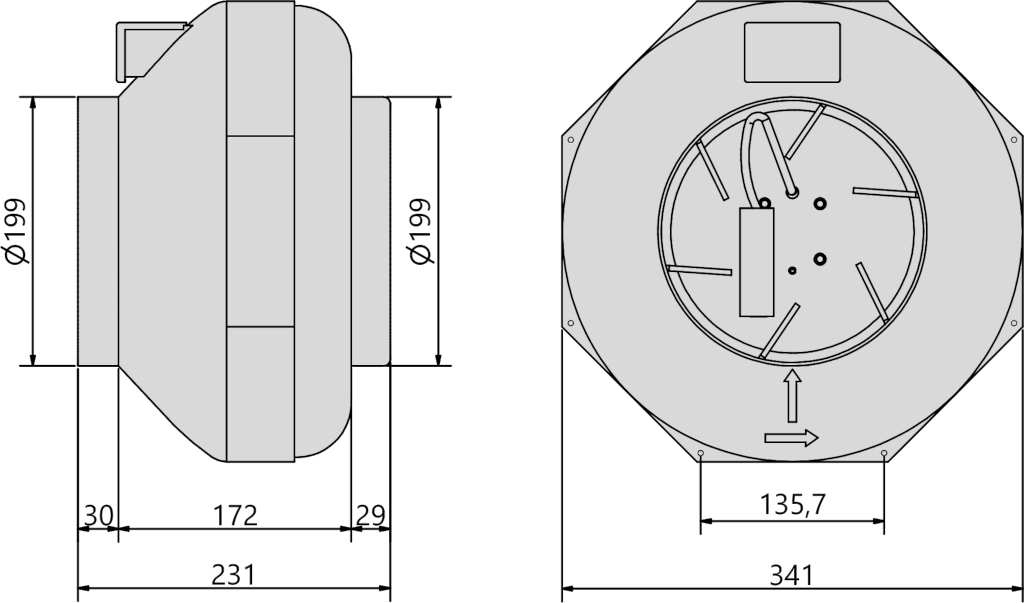

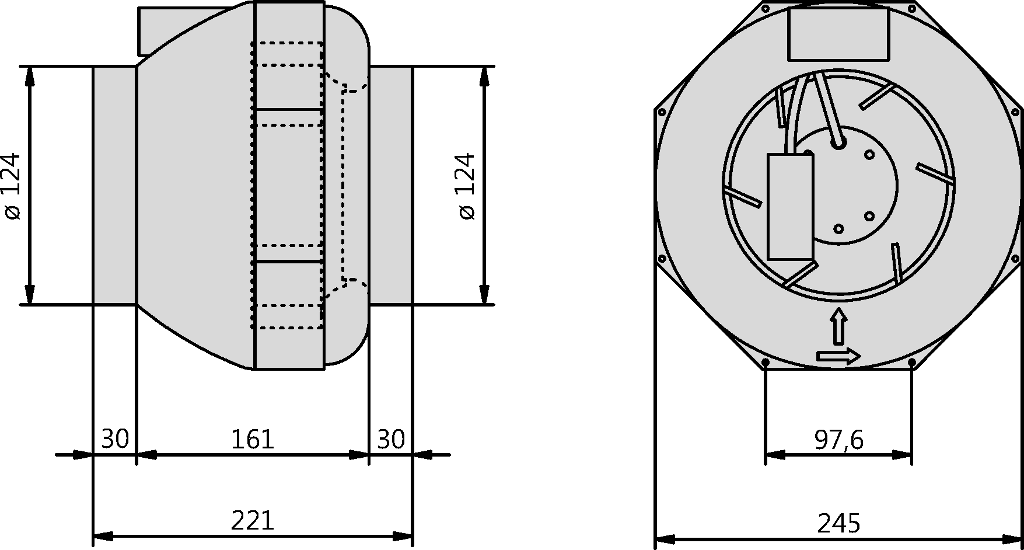

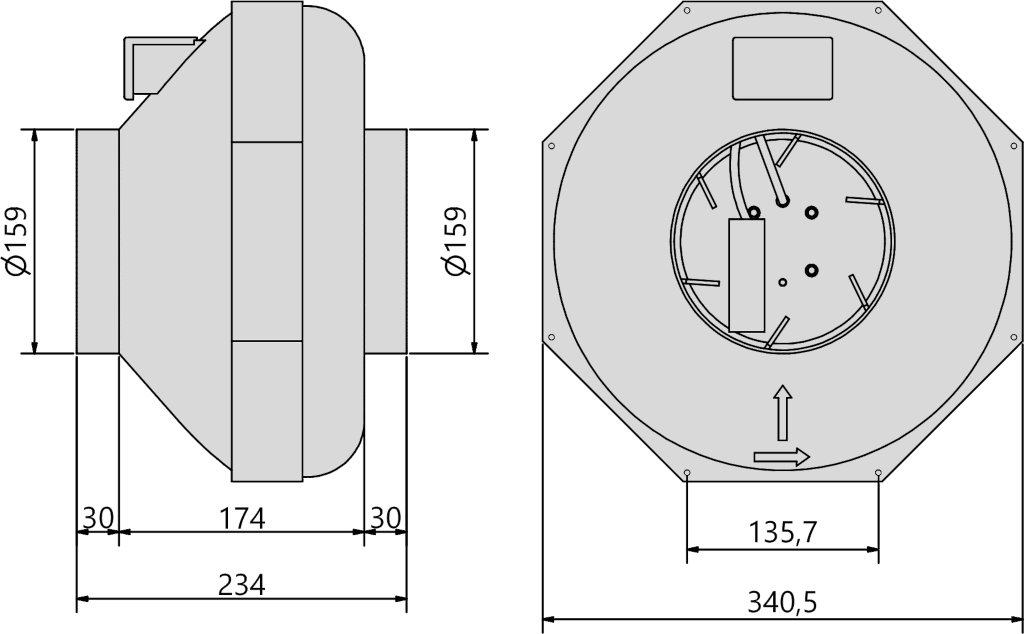

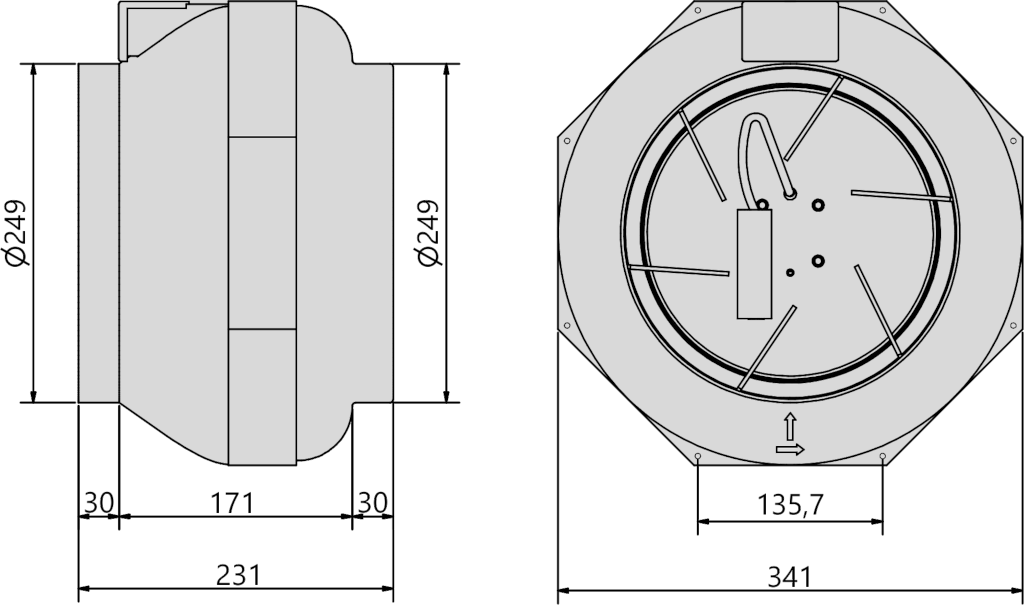

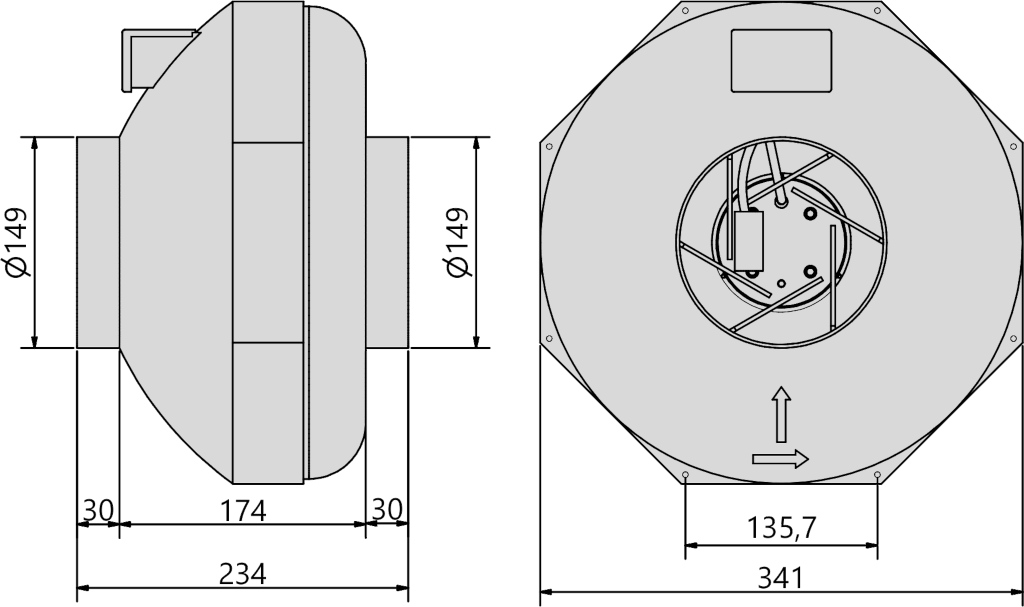

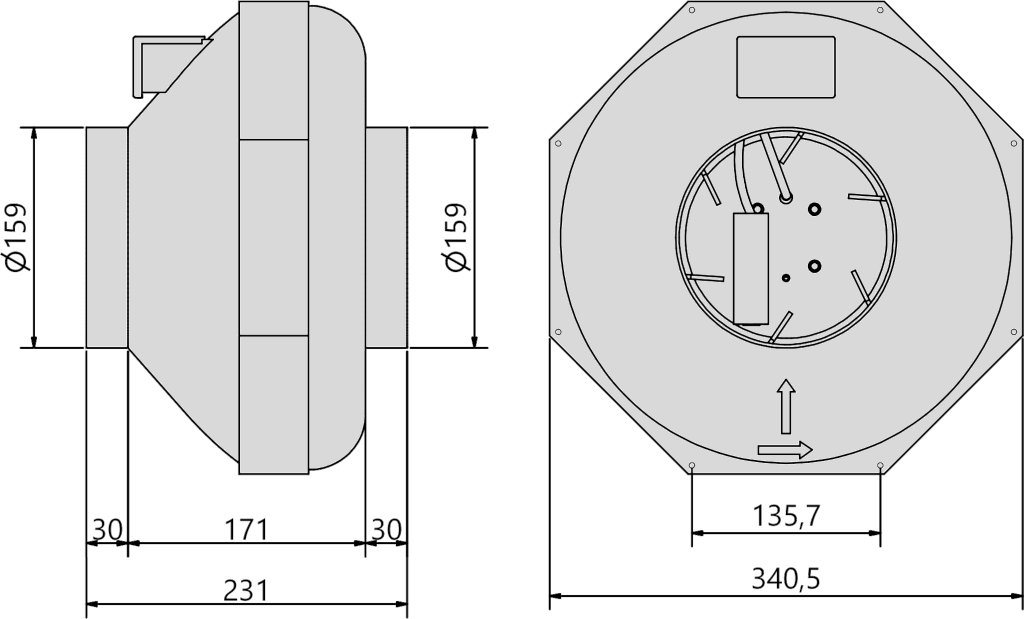

| Wymiary mm | |
|---|---|
RS 100 L.2CA |
Zaprezentowane na grafice obok |
RS 125 L.3CA |
Zaprezentowane na grafice obok |
RS 150.3BF |
Zaprezentowane na grafice obok |
RS 160 L.3CA |
Zaprezentowane na grafice obok |
RS 160.3BF |
Zaprezentowane na grafice obok |
RS 200.3CA |
Zaprezentowane na grafice obok |
RS 250 L.3DF |
Zaprezentowane na grafice obok |
RS 250.3CA |
Zaprezentowane na grafice obok |
RS 315 M.3EF |
Zaprezentowane na grafice obok |
|
RS 315.3EF |
Zaprezentowane na grafice obok |
| Natężenie prądu (A) | Ilość obrotów (obr./min) | Napięcie (V) | Częstotliwość (Hz) | Pobór prądu (kWh) | Maksymalna temperatura pracy (C) | IP | Waga (kg) | Kondensator (µF) | |
|---|---|---|---|---|---|---|---|---|---|
|
RS 100 L.2CA |
0,13 | 2125 | 230 | 50 | 0,029 | 70 | IP44 | 2 | 1,0 |
|
RS 125 L.3CA |
0,19 | 2635 | 230 | 50 | 0,042 | 70 | IP44 | 2,5 | 1,5 |
|
RS 150.3BF |
0,24 | 2345 | 230 | 50 | 0,054 | 70 | IP44 | 2,7 | 2 |
|
RS 160 L.3CA |
0,41 | 2410 | 230 | 50 | 0,095 | 70 | IP44 | 3,1 | 2 |
|
RS 160.3BF |
0,24 | 2380 | 230 | 50 | 0,058 | 70 | IP44 | 2,7 | 2 |
|
RS 200.3CA |
0,41 | 2365 | 230 | 50 | 0,095 | 70 | IP44 | 3,4 | 2 |
|
RS 250 L.3DF |
0,56 | 2470 | 230 | 50 | 0,130 | 70 | IP44 | 4,6 | 4 |
|
RS 250.3CA |
0,43 | 2360 | 230 | 50 | 0,098 | 70 | IP44 | 3,4 | 2 |
|
RS 315 M.3EF |
0,75 | 2700 | 230 | 50 | 0,170 | 70 | IP44 | 5,4 | 6 |
|
RS 315.3EF |
0,75 | 2700 | 230 | 50 | 0,170 | 70 | IP44 | 5,4 | 6 |
