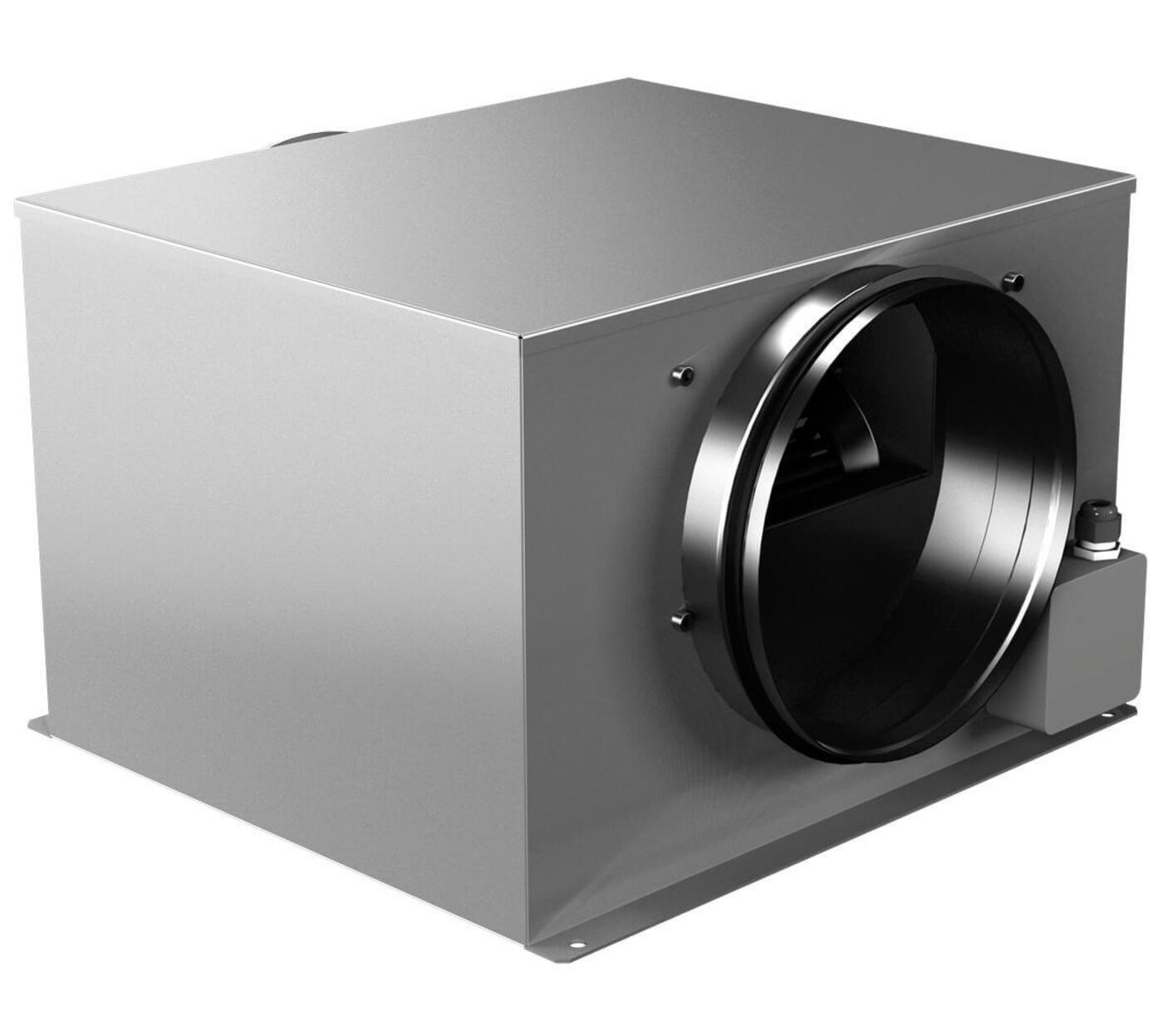

Wentylator kanałowy Zerobox Evolution
Wentylator kanałowy (z typoszeregu Zerobox Evolution) znajduje zastosowanie w nowoczesnych systemach wentylacyjnych (nawiewnych i wywiewnych), w których wymagane są szczególnie niskie poziomy hałasu. Charakteryzuje się wysokim sprężem i wysoką sprawnością.
Cena od:
3073.77
zł
2499.00 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | Z 125 G.3BK E1 |
|
|---|---|---|
| Natężenie prądu | (A) | 0,45 |
| Ilość obrotów | (obr./min) | 2600 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0,065 |
| Maksymalna temperatura pracy | (C) | 50 |
| IP | IP44 | |
| Waga | (kg) | 12,4 |
| Model | Z 160 G.3BK E1 |
|
|---|---|---|
| Natężenie prądu | (A) | 0,81 |
| Ilość obrotów | (obr./min) | 2400 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0,120 |
| Maksymalna temperatura pracy | (C) | 50 |
| IP | IP44 | |
| Waga | (kg) | 9,4 |
| Model | Z 200 G.3BK E1 |
|
|---|---|---|
| Natężenie prądu | (A) | 1,14 |
| Ilość obrotów | (obr./min) | 2470 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0,160 |
| Maksymalna temperatura pracy | (C) | 50 |
| IP | IP44 | |
| Waga | (kg) | 14,4 |
| Model | Z 250 G.3DI E2 |
|
|---|---|---|
| Natężenie prądu | (A) | 0,99 |
| Ilość obrotów | (obr./min) | 2434 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0,220 |
| Maksymalna temperatura pracy | (C) | 50 |
| IP | IP44 | |
| Waga | (kg) | 17,4 |
| Model | Z 315 G.4EA E2 |
|
|---|---|---|
| Natężenie prądu | (A) | 1,90 |
| Ilość obrotów | (obr./min) | 2550 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0,330 |
| Maksymalna temperatura pracy | (C) | 50 |
| IP | IP44 | |
| Waga | (kg) | 35 |
| Model | Z 355 G.4EA E2 |
|
|---|---|---|
| Natężenie prądu | (A) | 2,30 |
| Ilość obrotów | (obr./min) | 2700 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0,400 |
| Maksymalna temperatura pracy | (C) | 50 |
| IP | IP44 | |
| Waga | (kg) | 40 |
| Model | Z 400 G.5FA E2 |
|
|---|---|---|
| Natężenie prądu | (A) | 2,60 |
| Ilość obrotów | (obr./min) | 2600 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0,600 |
| Maksymalna temperatura pracy | (C) | 60 |
| IP | IP44 | |
| Waga | (kg) | 40 |
Właściwości i wykonanie
Wentylator kanałowy (z typoszeregu Zerobox Evolution) znajduje zastosowanie w nowoczesnych systemach wentylacyjnych (nawiewnych i wywiewnych), w których wymagane są szczególnie niskie poziomy hałasu. Charakteryzuje się wysokim sprężem i wysoką sprawnością.
Przystosowany jest do montażu w kanałach o przekroju kołowym, w suficie podwieszanym. Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Obudowa
Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej. Od strony wlotowej i wylotowej zastosowano znormalizowane króćce przyłączeniowe wyposażone w gumowe uszczelki. Konstrukcja zbliżona jest do tłumika. Izolację akustyczną stanowi 40 mm warstwa wełny mineralnej, zabezpieczona od wewnątrz perforowaną blachą.
Zdejmowana klapa rewizyjna ułatwia czyszczenie i konserwację wentylatora. Zespół wirnik-silnik oraz spiralną obudowę wewnętrzną łatwo można wymontować.
Wirnik
Dwustronnie ssące koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do przodu, wykonane jest z ocynkowanej blachy stalowej. Osadzane jest bezpośrednio na obudowie silnika. Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP54. Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi energooszczędny silnik EC (komutowany elektronicznie) z wirującą obudową, wykonany w klasie szczelności IP44.
Silnik charakteryzuje się bardzo wysoką sprawnością, niewielkimi rozmiarami i wyjątkowo cichą pracą. Nie wymaga konserwacji.
Wbudowany, inteligentny układ sterujący umożliwia płynną regulację obrotów wentylatora oraz wiele funkcji dodatkowych, np. regulację ciśnienia, wydajności lub sterowanie jakością powietrza.
Status ErP
Wentylator spełnia wymagania rozporządzenia wykonawczego Dyrektywy ErP (2009/125/WE), tj. Rozporządzenia Komisji (UE) nr 1253/2014 (Lot6), obowiązujące od 01.01.2018 r.
Wentylator kanałowy (z typoszeregu Zerobox Evolution) znajduje zastosowanie w nowoczesnych systemach wentylacyjnych (nawiewnych i wywiewnych), w których wymagane są szczególnie niskie poziomy hałasu. Charakteryzuje się wysokim sprężem i wysoką sprawnością.
Przystosowany jest do montażu w kanałach o przekroju kołowym, w suficie podwieszanym. Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Obudowa
Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej. Od strony wlotowej i wylotowej zastosowano znormalizowane króćce przyłączeniowe wyposażone w gumowe uszczelki. Konstrukcja zbliżona jest do tłumika. Izolację akustyczną stanowi 40 mm warstwa wełny mineralnej, zabezpieczona od wewnątrz perforowaną blachą.
Zdejmowana klapa rewizyjna ułatwia czyszczenie i konserwację wentylatora. Zespół wirnik-silnik oraz spiralną obudowę wewnętrzną łatwo można wymontować.
Wirnik
Dwustronnie ssące koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do przodu, wykonane jest z ocynkowanej blachy stalowej. Osadzane jest bezpośrednio na obudowie silnika. Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP54. Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi energooszczędny silnik EC (komutowany elektronicznie) z wirującą obudową, wykonany w klasie szczelności IP44.
Silnik charakteryzuje się bardzo wysoką sprawnością, niewielkimi rozmiarami i wyjątkowo cichą pracą. Nie wymaga konserwacji.
Wbudowany, inteligentny układ sterujący umożliwia płynną regulację obrotów wentylatora oraz wiele funkcji dodatkowych, np. regulację ciśnienia, wydajności lub sterowanie jakością powietrza.
Status ErP
Wentylator spełnia wymagania rozporządzenia wykonawczego Dyrektywy ErP (2009/125/WE), tj. Rozporządzenia Komisji (UE) nr 1253/2014 (Lot6), obowiązujące od 01.01.2018 r.
| Wymiary mm | |
|---|---|

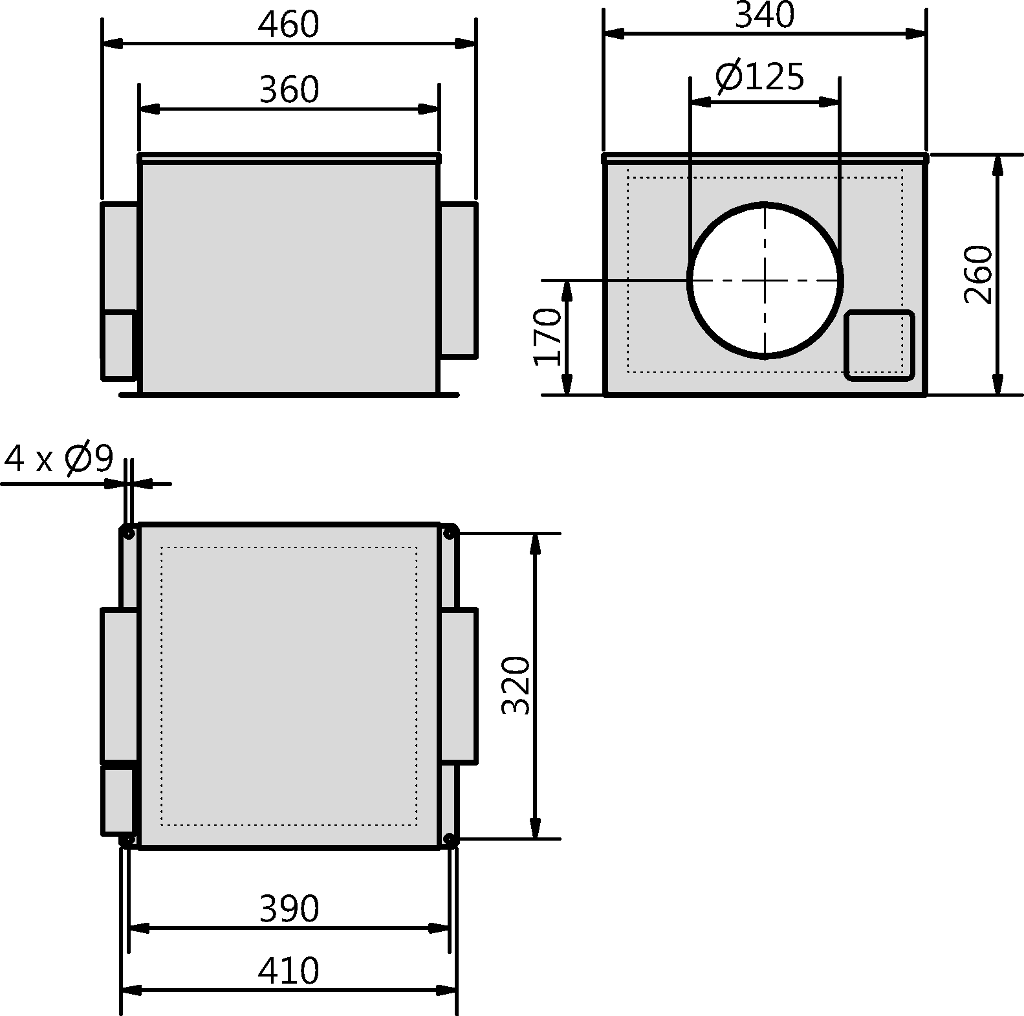

Z 125 G.3BK E1 |
Zaprezentowane na grafice obok |
Z 160 G.3BK E1 |
Zaprezentowane na grafice obok |
Z 200 G.3BK E1 |
Zaprezentowane na grafice obok |

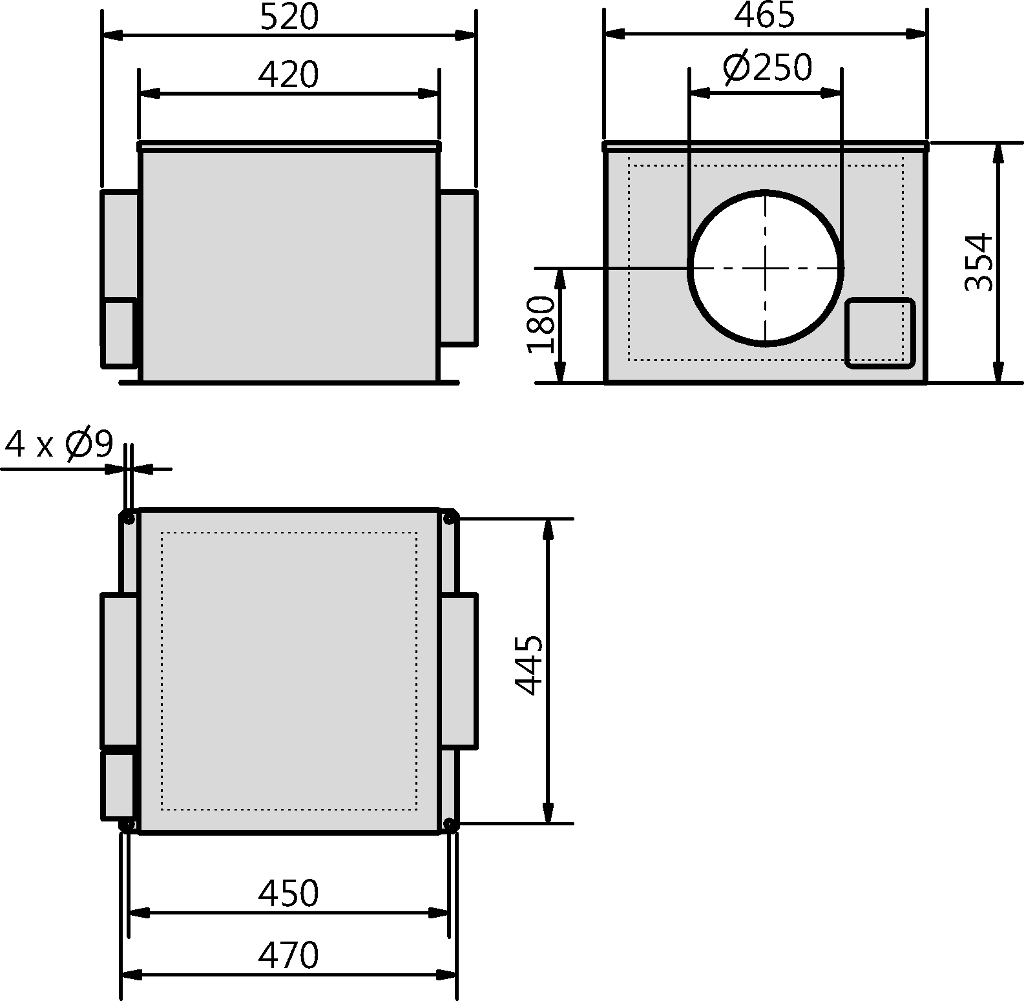

Z 250 G.3DI E2 |
Zaprezentowane na grafice obok |

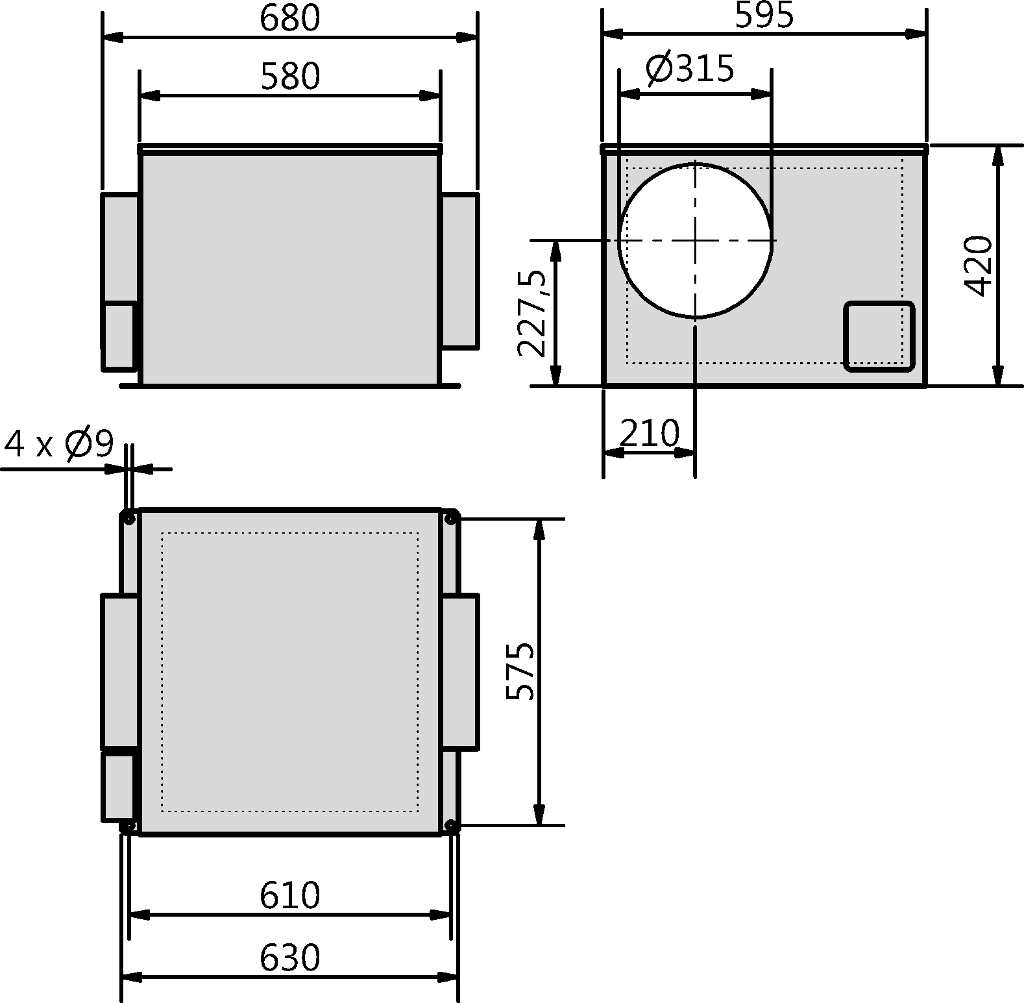

Z 315 G.4EA E2 |
Zaprezentowane na grafice obok |
Z 355 G.4EA E2 |
Zaprezentowane na grafice obok |
Z 400 G.5FA E2 |
Zaprezentowane na grafice obok |
| Natężenie prądu (A) | Ilość obrotów (obr./min) | Napięcie (V) | Częstotliwość (Hz) | Pobór prądu (kWh) | Maksymalna temperatura pracy (C) | IP | Waga (kg) | |
|---|---|---|---|---|---|---|---|---|
|
Z 125 G.3BK E1 |
0,45 | 2600 | 230 | 50/60 | 0,065 | 50 | IP44 | 12,4 |
|
Z 160 G.3BK E1 |
0,81 | 2400 | 230 | 50/60 | 0,120 | 50 | IP44 | 9,4 |
|
Z 200 G.3BK E1 |
1,14 | 2470 | 230 | 50/60 | 0,160 | 50 | IP44 | 14,4 |
|
Z 250 G.3DI E2 |
0,99 | 2434 | 230 | 50/60 | 0,220 | 50 | IP44 | 17,4 |
|
Z 315 G.4EA E2 |
1,90 | 2550 | 230 | 50/60 | 0,330 | 50 | IP44 | 35 |
|
Z 355 G.4EA E2 |
2,30 | 2700 | 230 | 50/60 | 0,400 | 50 | IP44 | 40 |
|
Z 400 G.5FA E2 |
2,60 | 2600 | 230 | 50/60 | 0,600 | 60 | IP44 | 40 |
