Wentylator kanałowy Zerobox Revolution
Wentylator kanałowy (z typoszeregu Zerobox Revolution) znajduje zastosowanie w nowoczesnych systemach wentylacyjnych (nawiewnych i wywiewnych), w których wymagane są szczególnie niskie poziomy hałasu. Charakteryzuje się wysokim sprężem i wysoką sprawnością.
Cena od:
1162.59
zł
945.20 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | Z 125.2CA R1 |
|
|---|---|---|
| Natężenie prądu | (A) | 0,14 |
| Ilość obrotów | (obr./min) | 1980 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,029 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 13 |
| Kondensator | (µF) | 1 |
| Model | Z 160.3CA R2 |
|
|---|---|---|
| Natężenie prądu | (A) | 0,26 |
| Ilość obrotów | (obr./min) | 2465 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,060 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 14 |
| Kondensator | (µF) | 2 |
| Model | Z 200.3DF R1 |
|
|---|---|---|
| Natężenie prądu | (A) | 0,54 |
| Ilość obrotów | (obr./min) | 2455 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,124 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 17,5 |
| Kondensator | (µF) | 4 |
| Model | Z 250.3EF R1 |
|
|---|---|---|
| Natężenie prądu | (A) | 0,88 |
| Ilość obrotów | (obr./min) | 2670 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,200 |
| Maksymalna temperatura pracy | (C) | 70 |
| IP | IP44 | |
| Waga | (kg) | 19,5 |
| Kondensator | (µF) | 6 |
| Model | Z 315.4EC R1 |
|
|---|---|---|
| Natężenie prądu | (A) | 0,66 |
| Ilość obrotów | (obr./min) | 1380 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,143 |
| Maksymalna temperatura pracy | (C) | 60 |
| IP | IP44 | |
| Waga | (kg) | 21 |
| Kondensator | (µF) | 3 |
| Model | Z 355.5FA R1 |
|
|---|---|---|
| Natężenie prądu | (A) | 1,40 |
| Ilość obrotów | (obr./min) | 1410 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,290 |
| Maksymalna temperatura pracy | (C) | 60 |
| IP | IP44 | |
| Waga | (kg) | 26 |
| Kondensator | (µF) | 6 |
| Model | Z 400.5FA R1 |
|
|---|---|---|
| Natężenie prądu | (A) | 1,40 |
| Ilość obrotów | (obr./min) | 1410 |
| Napięcie | (V) | 230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0,290 |
| Maksymalna temperatura pracy | (C) | 60 |
| IP | IP44 | |
| Waga | (kg) | 28 |
| Kondensator | (µF) | 6 |
Właściwości i wykonanie
Wentylator kanałowy (z typoszeregu Zerobox Revolution) znajduje zastosowanie w nowoczesnych systemach wentylacyjnych (nawiewnych i wywiewnych), w których wymagane są szczególnie niskie poziomy hałasu. Charakteryzuje się wysokim sprężem i wysoką sprawnością.
Przystosowany jest do montażu w kanałach o przekroju kołowym, w suficie podwieszanym. Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Obudowa
Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej. Od strony wlotowej i wylotowej zastosowano znormalizowane króćce przyłączeniowe wyposażone w gumowe uszczelki. Konstrukcja zbliżona jest do tłumika. Izolację akustyczną stanowi 40 mm warstwa wełny mineralnej, zabezpieczona od wewnątrz perforowaną blachą.
Zdejmowana klapa rewizyjna ułatwia czyszczenie i konserwację wentylatora. Zespół wirnik-silnik oraz spiralną obudowę wewnętrzną łatwo można wymontować.
Wirnik
Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego. Osadzane jest bezpośrednio na obudowie silnika. Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP44. Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.
Zabezpieczenie termiczne silnika
Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.
Status ErP
Wentylator nie podlega Dyrektywie ErP (2009/125/WE) na mocy przepisu wykluczającego dla urządzeń pobierających moc elektryczną <
Wentylator kanałowy (z typoszeregu Zerobox Revolution) znajduje zastosowanie w nowoczesnych systemach wentylacyjnych (nawiewnych i wywiewnych), w których wymagane są szczególnie niskie poziomy hałasu. Charakteryzuje się wysokim sprężem i wysoką sprawnością.
Przystosowany jest do montażu w kanałach o przekroju kołowym, w suficie podwieszanym. Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Obudowa
Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej. Od strony wlotowej i wylotowej zastosowano znormalizowane króćce przyłączeniowe wyposażone w gumowe uszczelki. Konstrukcja zbliżona jest do tłumika. Izolację akustyczną stanowi 40 mm warstwa wełny mineralnej, zabezpieczona od wewnątrz perforowaną blachą.
Zdejmowana klapa rewizyjna ułatwia czyszczenie i konserwację wentylatora. Zespół wirnik-silnik oraz spiralną obudowę wewnętrzną łatwo można wymontować.
Wirnik
Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego. Osadzane jest bezpośrednio na obudowie silnika. Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP44. Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.
Zabezpieczenie termiczne silnika
Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.
Status ErP
Wentylator nie podlega Dyrektywie ErP (2009/125/WE) na mocy przepisu wykluczającego dla urządzeń pobierających moc elektryczną <

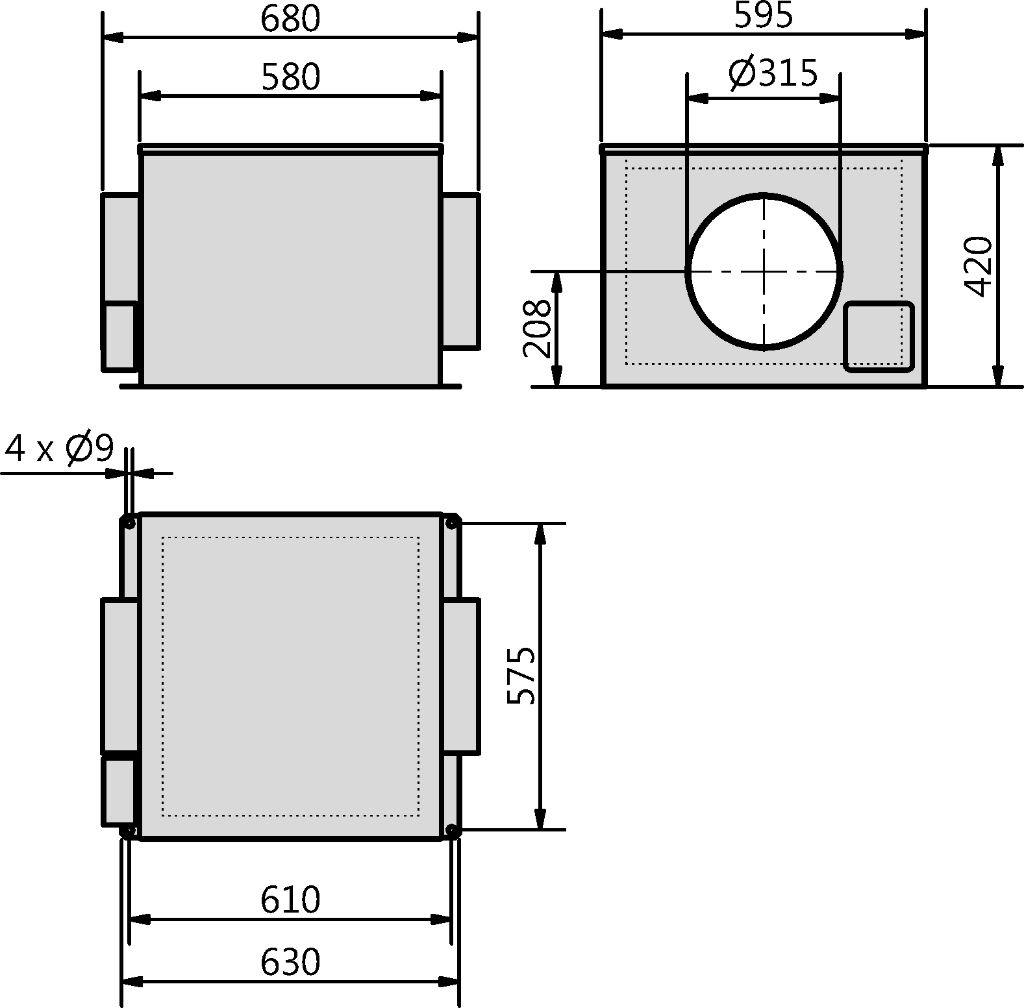

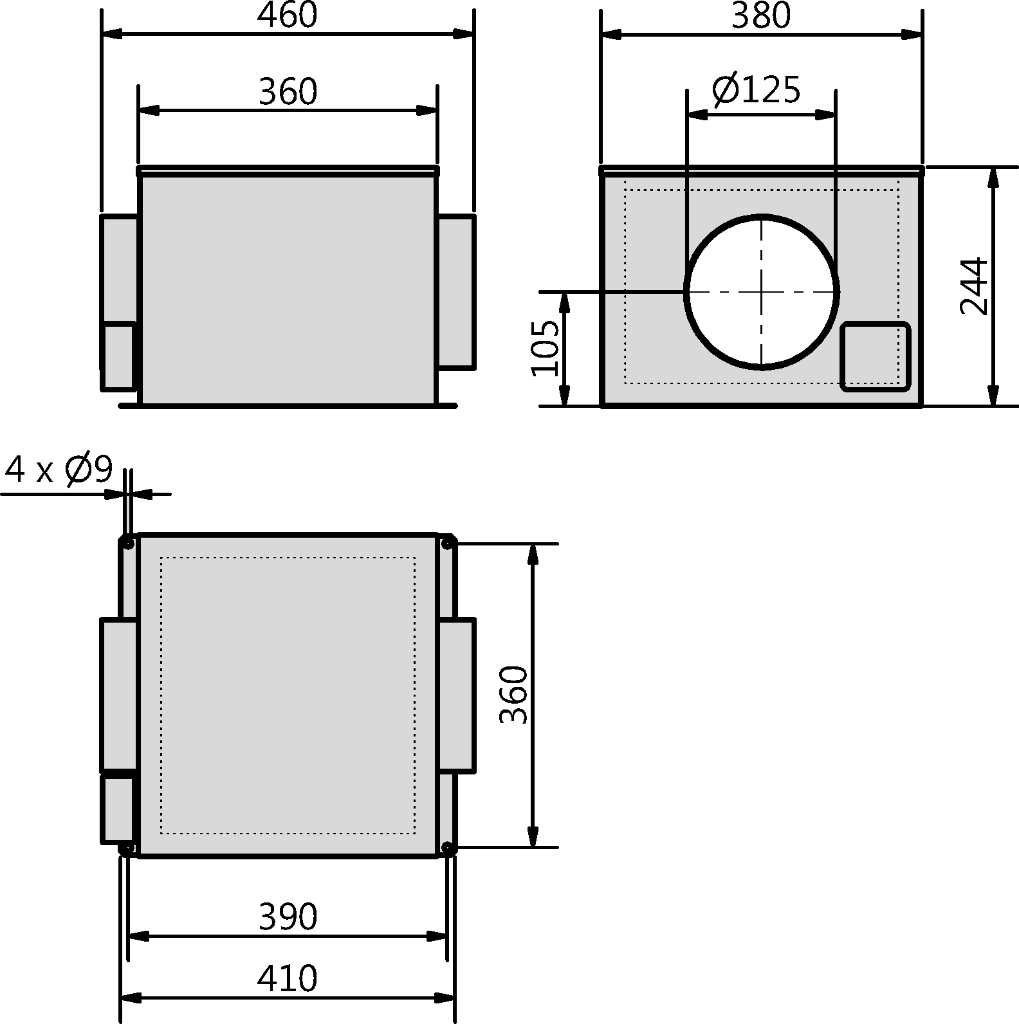

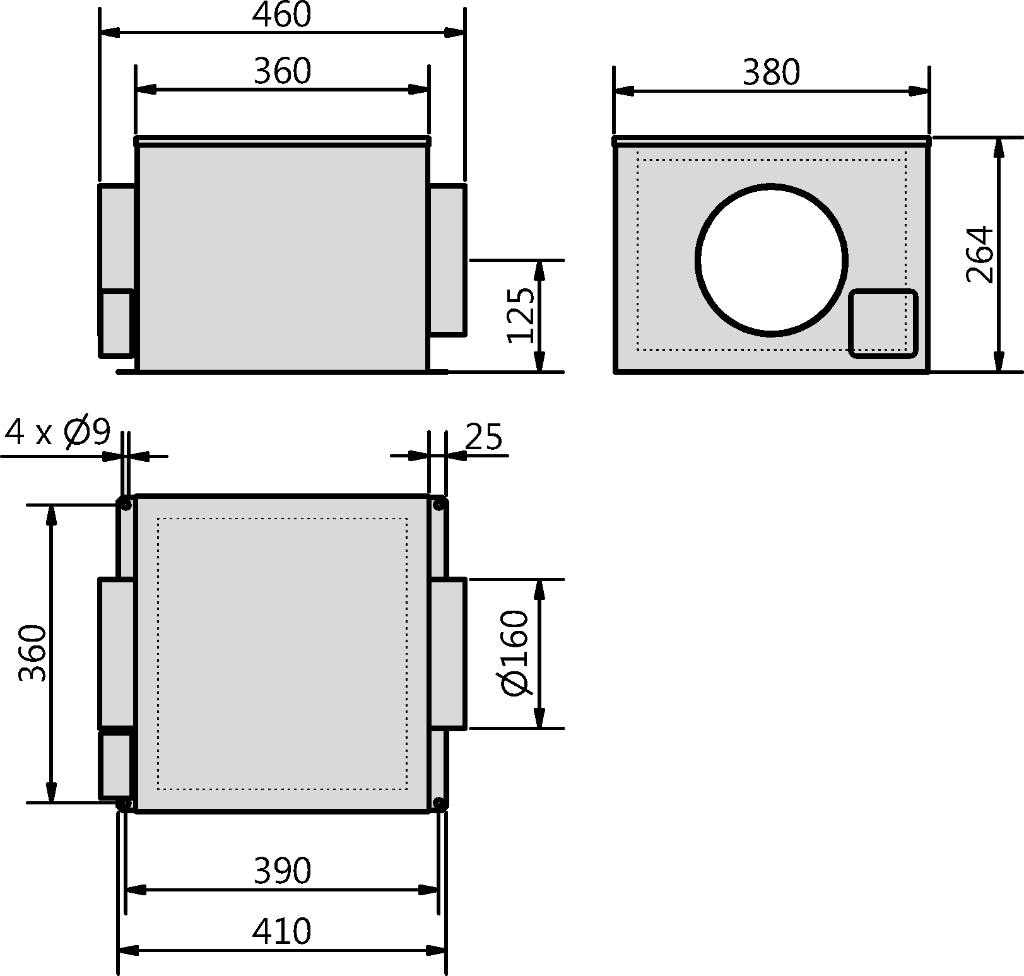

| Wymiary mm | |
|---|---|
Z 125.2CA R1 |
Zaprezentowane na grafice obok |
Z 160.3CA R2 |
Zaprezentowane na grafice obok |

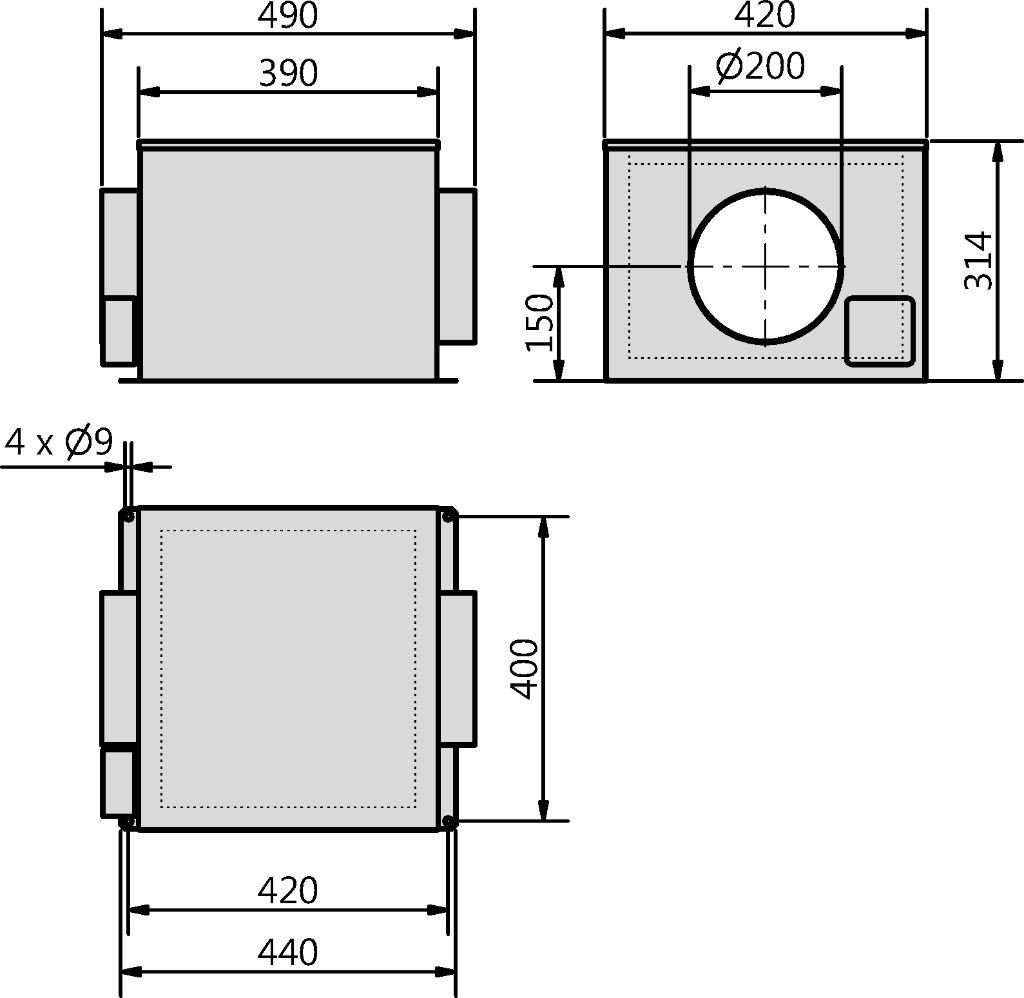

Z 200.3DF R1 |
Zaprezentowane na grafice obok |

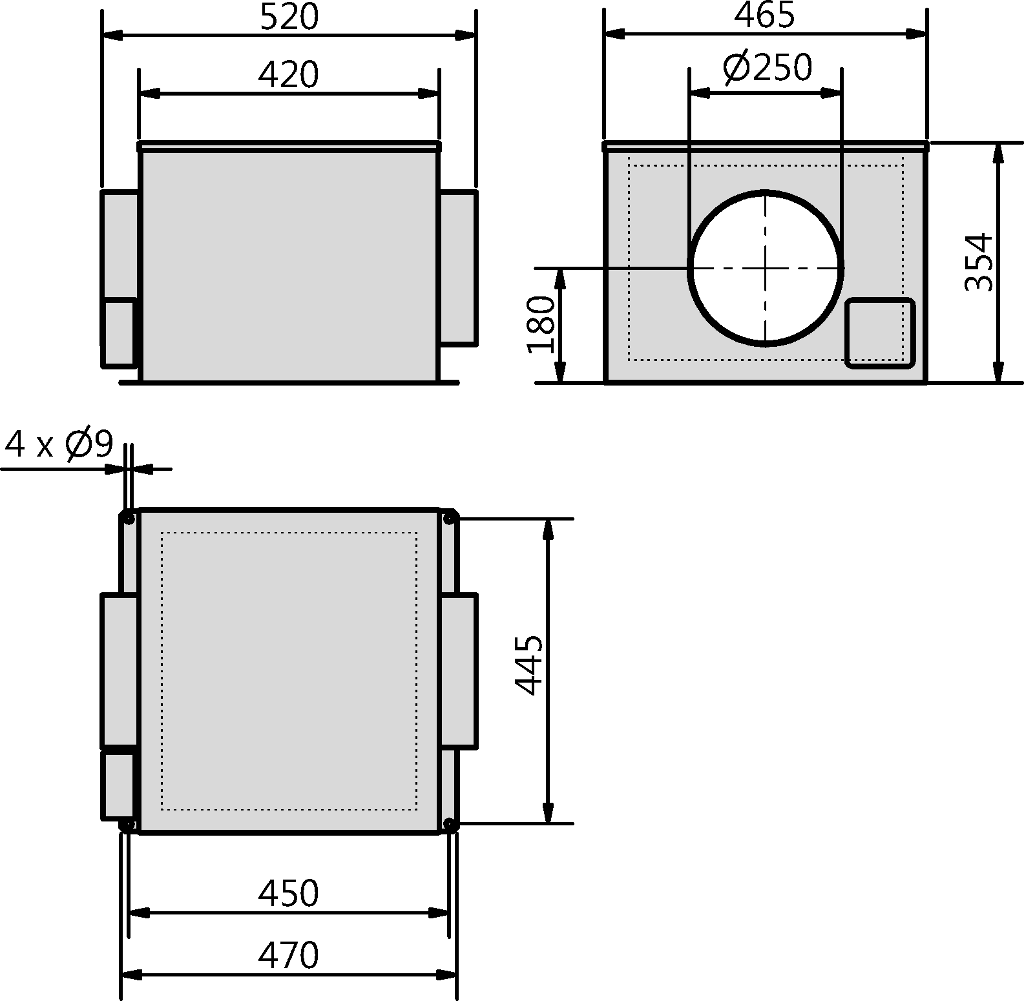

Z 250.3EF R1 |
Zaprezentowane na grafice obok |
Z 315.4EC R1 |
Zaprezentowane na grafice obok |

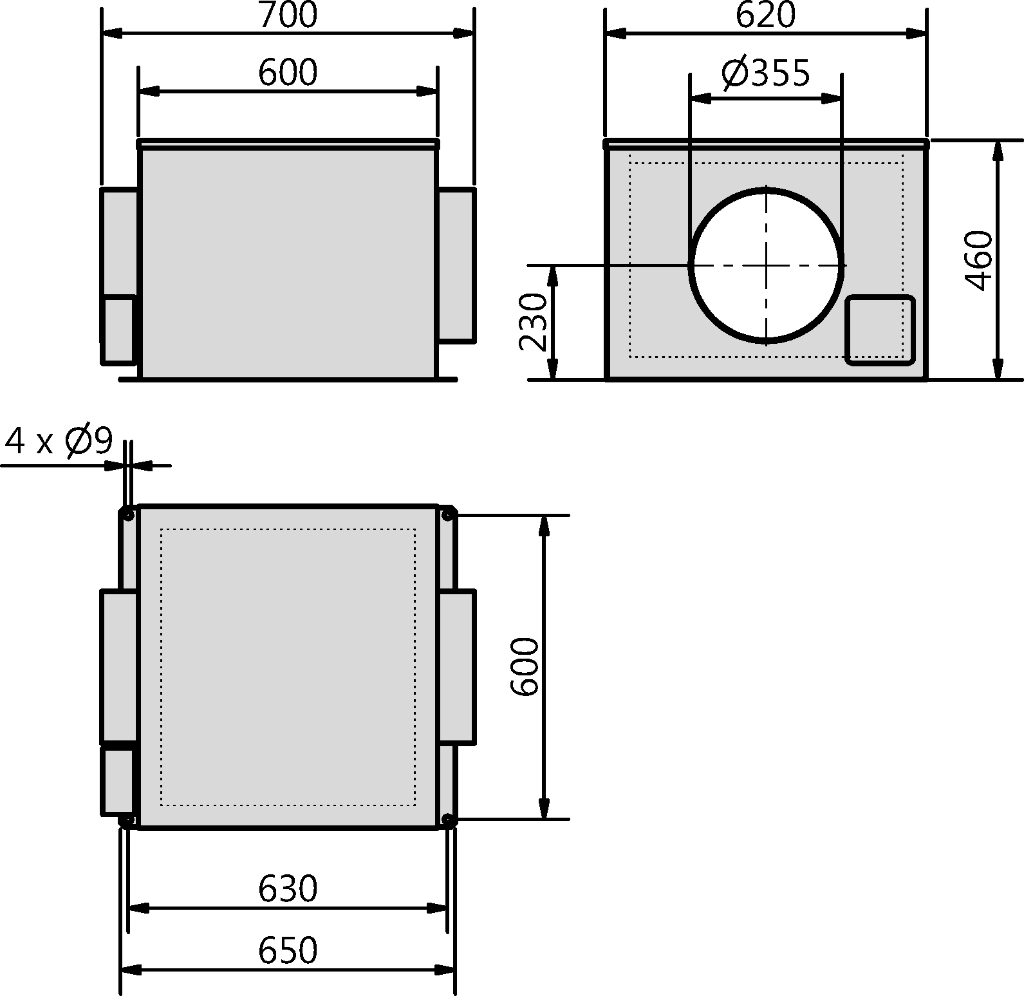

Z 355.5FA R1 |
Zaprezentowane na grafice obok |
Z 400.5FA R1 |
Zaprezentowane na grafice obok |
| Natężenie prądu (A) | Ilość obrotów (obr./min) | Napięcie (V) | Częstotliwość (Hz) | Pobór prądu (kWh) | Maksymalna temperatura pracy (C) | IP | Waga (kg) | Kondensator (µF) | |
|---|---|---|---|---|---|---|---|---|---|
|
Z 125.2CA R1 |
0,14 | 1980 | 230 | 50 | 0,029 | 70 | IP44 | 13 | 1 |
|
Z 160.3CA R2 |
0,26 | 2465 | 230 | 50 | 0,060 | 70 | IP44 | 14 | 2 |
|
Z 200.3DF R1 |
0,54 | 2455 | 230 | 50 | 0,124 | 70 | IP44 | 17,5 | 4 |
|
Z 250.3EF R1 |
0,88 | 2670 | 230 | 50 | 0,200 | 70 | IP44 | 19,5 | 6 |
|
Z 315.4EC R1 |
0,66 | 1380 | 230 | 50 | 0,143 | 60 | IP44 | 21 | 3 |
|
Z 355.5FA R1 |
1,40 | 1410 | 230 | 50 | 0,290 | 60 | IP44 | 26 | 6 |
|
Z 400.5FA R1 |
1,40 | 1410 | 230 | 50 | 0,290 | 60 | IP44 | 28 | 6 |
