Wybierz wersję - Tabela cenowa

Nazwa produktu Cena netto
RTRD 2 1020.54 zł
RTRD 4 1414.01 zł
RTRD 7 1764.41 zł
RTRD 14 2966.72 zł
Cena od:
1020.54
1255.26 zł brutto
  • Towar dostępny
  • 21Dni na zwrot
  • Zamówienie indywidualne
  • 15złMinimalny koszt wysyłki
  • Parametry
  • Dane techniczne szczegółowe
  • Dane techniczne podstawowe
  • Opis
Model RTRD 2
Moc (W) 50
Napięcie (V) 400
Częstotliwość Hz 50/60
IP 54
Waga (kg) 7.4
Model RTRD 4
Moc (W) 75
Napięcie (V) 400
Częstotliwość Hz 50/60
IP 21
Waga (kg) 11
Model RTRD 7
Moc (W) 110
Napięcie (V) 400
Częstotliwość Hz 50/60
IP 21
Waga (kg) 16
Model RTRD 14
Moc (W) 220
Napięcie (V) 400
Częstotliwość Hz 50/60
IP 21
Waga (kg) 32
  Wymiary mm
RTRD 2 240x284x132
RTRD 4 270x323x173
RTRD 7 270x323x172
RTRD 14 450x290x174
Moc (W) Napięcie (V) Częstotliwość Hz IP Waga (kg)
RTRD 2 50 400 50/60 54 7.4
RTRD 4 75 400 50/60 21 11
RTRD 7 110 400 50/60 21 16
RTRD 14 220 400 50/60 21 32

Regulator transformatorowy, 5 stopniowy z ręcznym sterowaniem, z obwodem zabezpieczenia termicznego

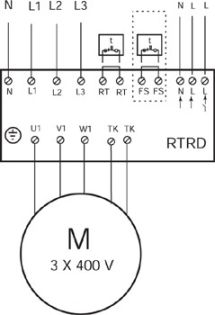

Trójfazowy (3x400V), pięciostopniowy regulator transformatorowy do regulacji wydatku wentylatorów z wbudowanym obwodem ochrony termicznej silnika z czujnikiem TK. Zadziałanie czujnika TK powoduje wyłączenie zasilania przez regulator. Wartość napięcia wyjściowego (na zaciskach U1;V1;W1) zmienia się skokowo przez przełączanie pokrętłem na czołowej ściance obudowy. Ponadto regulator wyposażony jest w dwa wyjścia sygnalizacyjne: N-L | oraz N-L / . Na wyjściu N-L | jest potencjał ~230V, jeżeli do regulatora doprowadzone jest zasilanie. Na wyjściu N-L / pojawia się potencjał ~230V jeżeli regulator pracuje. Wyjście to można użyć np. do sterownia przepustnicą, nagrzewnicą itd. Regulator ma trzy wejścia sterujące oznaczone TK-TK, FS-FS oraz RT-RT. Wejście TK-TK służy do podłączania czujnika TK silnika. Wyzwolenie TK (rozwarcie obwodu) powoduje wyłączenie regulatora. Reset regulatora wykonuje się przez wyłączenie (pokrętło ustawione na „0”) na około 10 s. Wejścia RT-RT oraz FS-FS zmostkowane przy dostawie służą do zdalnego wyłączania regulatora. Przerwanie połączenia pomiędzy zaciskami RT-RT (np. przez termostat pokojowy) czy FS-FS (np.: przez termostat przeciwzamrożeniowy) powoduje wyłączenie regulatora. Lampka na obudowie sygnalizuje pracę urządzenia. Wyłączenie regulatora (pokrętło ustawione na „0”, przerwa w obwodach RT-RT, FS-FS lub TK-TK)) powoduje odłączenie wyjść U1;V1;W1 oraz N-L /. UWAGA: N-L | pozostaje pod napięciem!

Napięcia wyjściowe dla poszczególnych biegów:
Bieg 1 2 3 4 5
Napięcie [V] 90 140 180 230 400

Znamionowe napięcie zasilające 3x400V, 50/60Hz.
