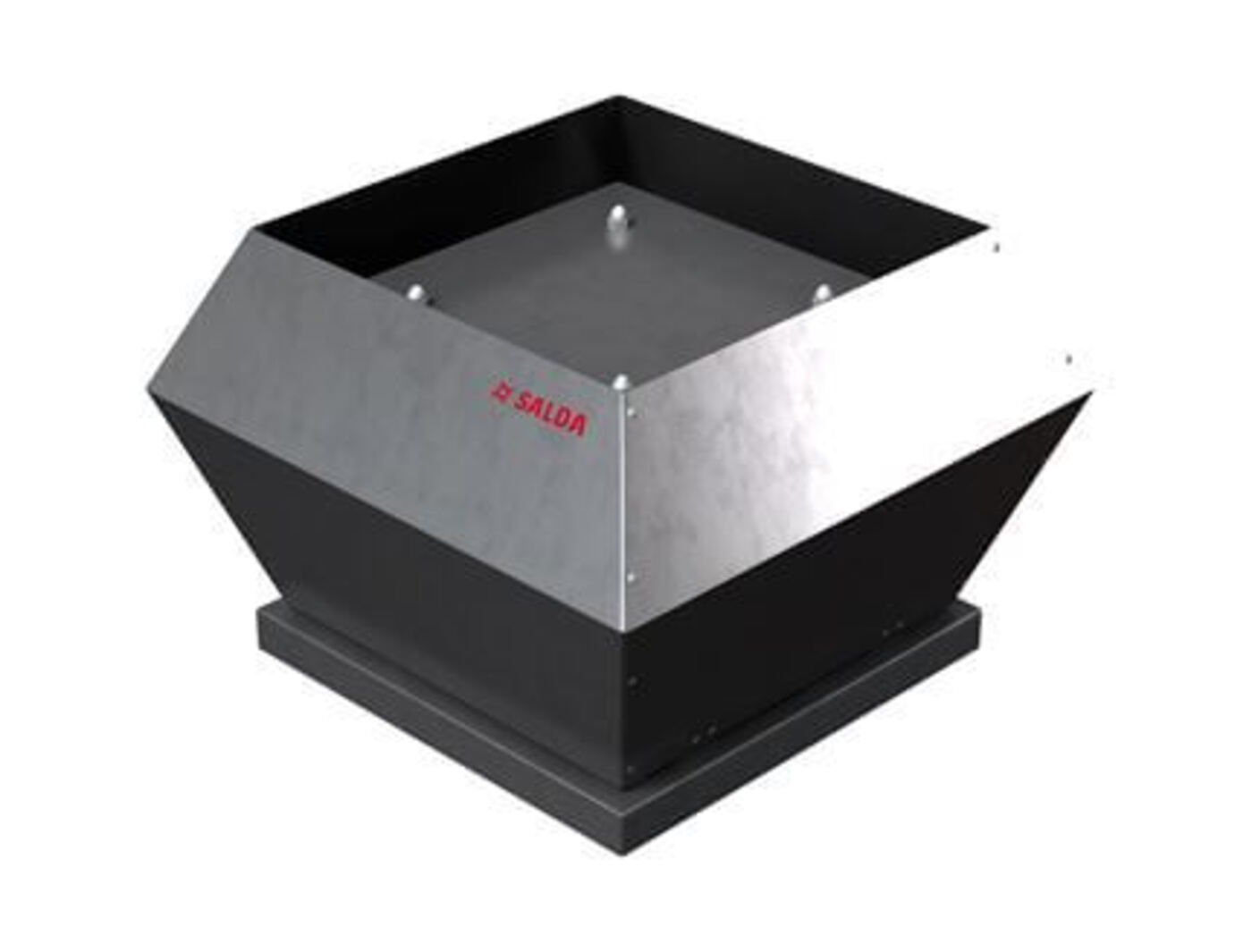

Charakterystyka techniczna wentylatorów dachowych VSV

Wentylatory dachowe serii VSV są urządzeniami przeznaczonymi do systemów wentylacji wyciągowej w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Konstrukcja charakteryzuje się wyrzutem pionowym, co minimalizuje zanieczyszczenie powierzchni dachu w bezpośrednim sąsiedztwie urządzenia.

Budowa i materiały

• Obudowa: Wykonana z aluminium odpornego na działanie czynników atmosferycznych i korozję. Podstawa wykonana ze stali ocynkowanej.

• Izolacja akustyczna: Modele serii VSV posiadają wewnętrzną warstwę izolacji z wełny mineralnej, co redukuje poziom ciśnienia akustycznego emitowanego do otoczenia.

• Wirnik: Wyważony dynamicznie, z łopatkami wygiętymi do tyłu, co zapewnia wysoką sprawność aerodynamiczną i niskie zużycie energii.

Specyfikacja napędu i sterowania

• Silniki: Stosowane są silniki z wirnikiem zewnętrznym, chronione przed przegrzaniem za pomocą wbudowanych czujników termicznych (termokontaktów).

• Zasilanie: Urządzenia dostępne w wersjach jednofazowych ($230\text{V}$, oznaczenie L1) oraz trójfazowych ($400\text{V}$, oznaczenie L3).

• Regulacja prędkości: Prędkość obrotowa może być kontrolowana za pomocą regulatorów tyrystorowych (płynna) lub transformatorowych (stopniowa). Modele trójfazowe mogą współpracować z przemiennikami częstotliwości (falownikami).

Zastosowanie i montaż

• Przeznaczenie: Wyciąg czystego powietrza z kuchni, biur, hal magazynowych oraz obiektów użyteczności publicznej.

• Warunki pracy: Maksymalna temperatura transportowanego medium wynosi zazwyczaj od $40°\text{C}$ do $80°\text{C}$ (zależnie od konkretnego modelu w typoszeregu).

• Instalacja: Montaż na podstawach dachowych (standardowych lub tłumiących), zapewniający stabilność i szczelność połączenia z kanałem wentylacyjnym.

Kluczowe zalety dla projektanta i instalatora

1. Pionowy wyrzut powietrza: Umożliwia montaż w miejscach o gęstej zabudowie dachowej, eliminując ryzyko nawiewania wywiewanego powietrza do sąsiednich czerpni.

2. Serwis: Konstrukcja typu "swing-out" (uchylna obudowa) pozwala na szybki dostęp do wirnika i silnika w celach konserwacyjnych bez konieczności demontażu całego urządzenia.

3. Odporność: Wysoka klasa szczelności silnika (zazwyczaj IP54) oraz trwała obudowa gwarantują długą żywotność w trudnych warunkach zewnętrznych.
