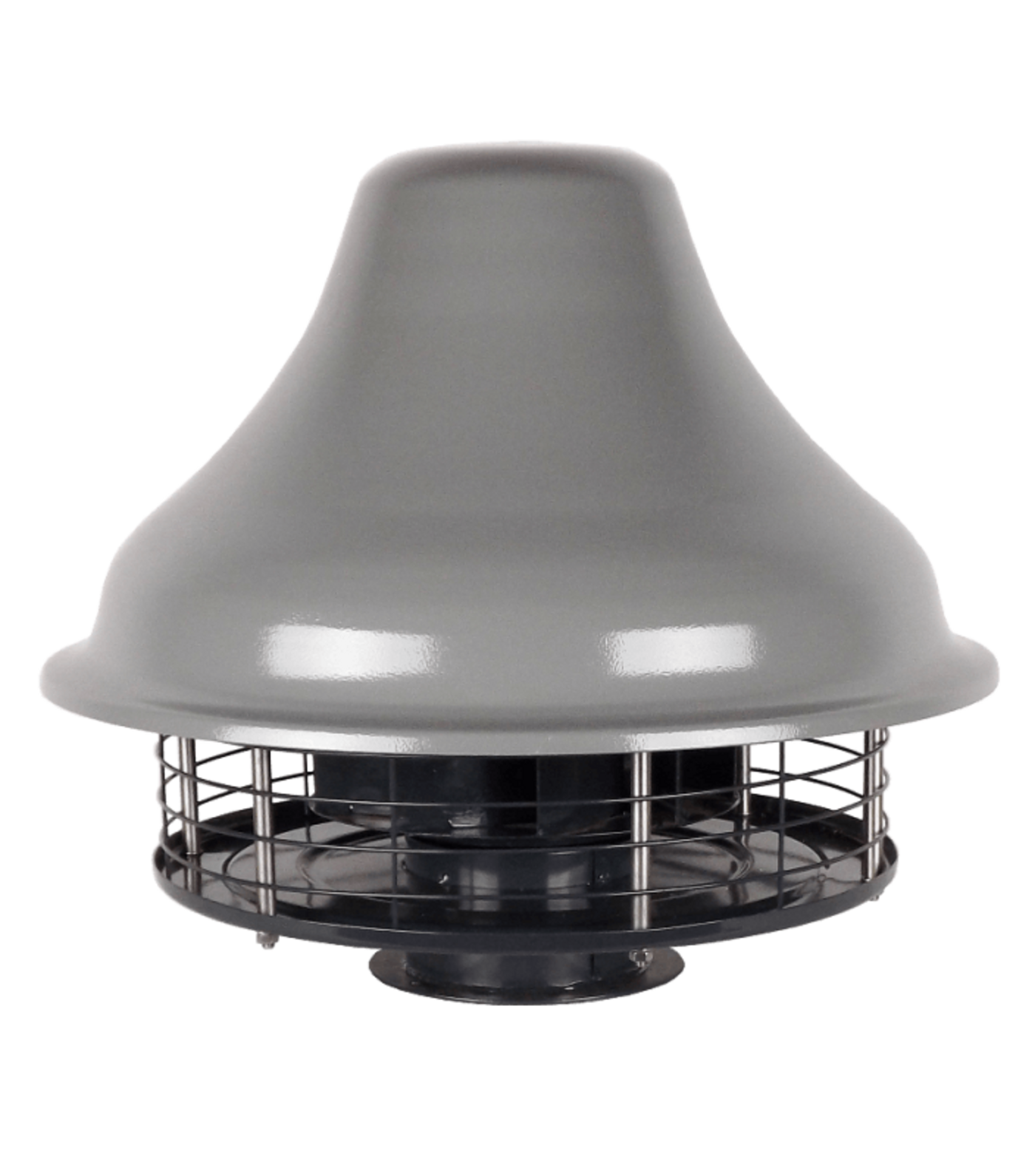

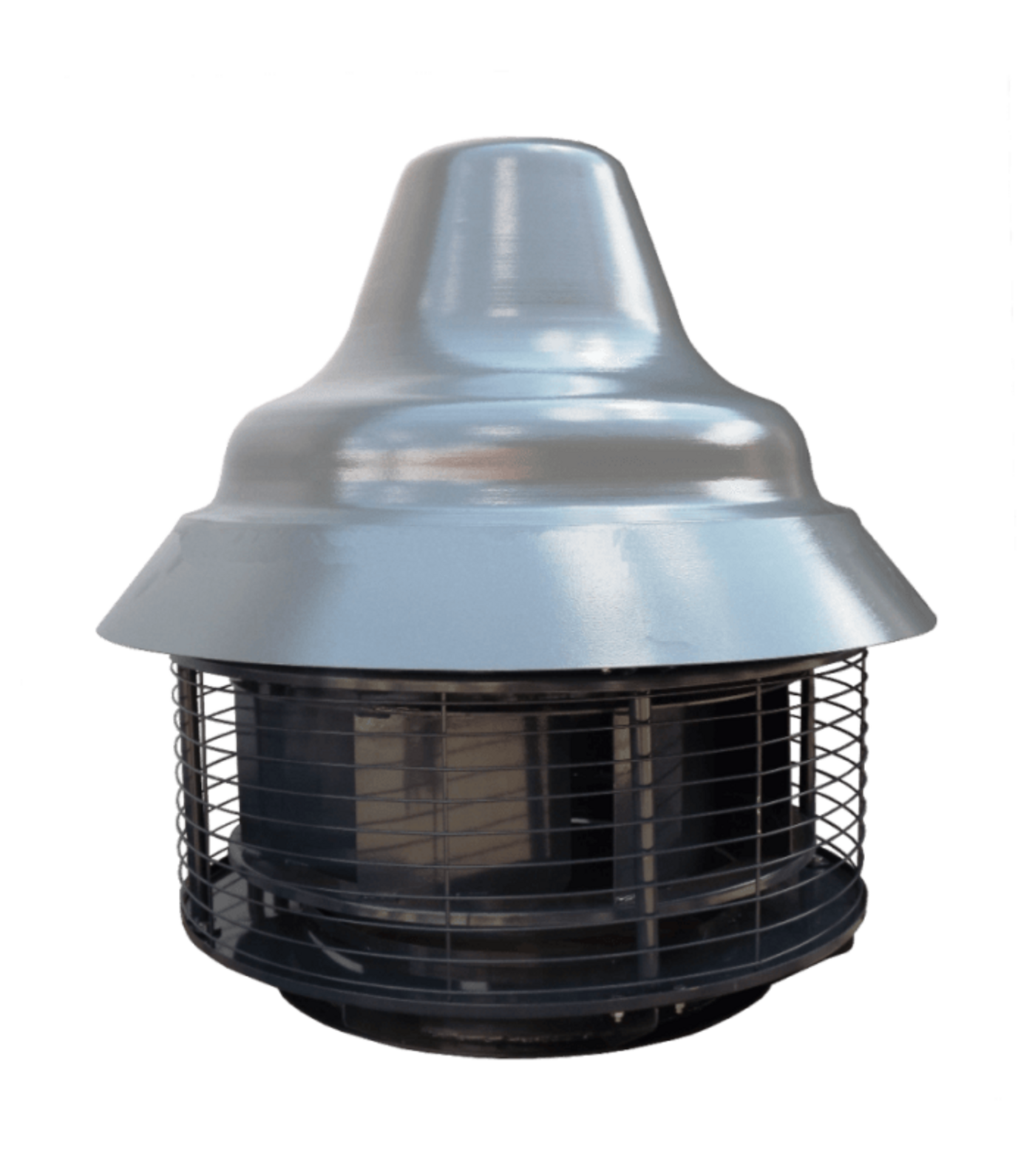

Dachowe wentylatory przeciwwybuchowe z poziomym wyrzutem powietrza

Wybierz wersję - Tabela cenowa

Nazwa produktu Cena netto
PFD EX-200/2 2784.00 zł
PFD EX-200/2 3G/3D 2578.00 zł
PFD EX-200/4 2468.00 zł
PFD EX-200/4 3G/3D 2286.00 zł
PFD EX-250/2 2939.00 zł
PFD EX-250/2 3G/3D 2722.00 zł
PFD EX-250/4 2622.00 zł
PFD EX-250/4 3G/3D 2428.00 zł
PFD EX-315/2 3841.00 zł
PFD EX-315/2 3G/3D 3583.00 zł
PFD EX-315/4 2693.00 zł
PFD EX-315/4 3G/3D 2494.00 zł
PFD EX-315/4D 2856.00 zł
PFD EX-315/4D 3G/3D 2645.00 zł
PFD EX-315/6D 2816.00 zł
PFD EX-315/6D 3G/3D 2816.00 zł
PFD EX-355/4 3936.00 zł
PFD EX-355/4 3G/3D 3645.00 zł
PFD EX-355/6 3867.00 zł
PFD EX-355/6 3G/3D 3581.00 zł
PFD EX-400/4 4845.00 zł
PFD EX-400/4 3G/3D 4487.00 zł
PFD EX-400/6 4745.00 zł
PFD EX-400/6 3G/3D 4393.00 zł
PFD EX-450/4 5750.00 zł
PFD EX-450/4 3G/3D 5324.00 zł
PFD EX-450/6 5624.00 zł
PFD EX-450/6 3G/3D 5207.00 zł
PFD EX-500/4 5933.00 zł
PFD EX-500/4 3G/3D 5756.00 zł
PFD EX-500/4D 6306.00 zł
PFD EX-500/4D 3G/3D 6117.00 zł
PFD EX-500/6 5937.00 zł
PFD EX-500/6 3G/3D 5759.00 zł
PFD EX-560/4 7640.00 zł
PFD EX-560/4 3G/3D 7410.00 zł
PFD EX-560/4D 8760.00 zł
PFD EX-560/4D 3G/3D 8507.00 zł
PFD EX-560/6 7680.00 zł
PFD EX-560/6 3G/3D 7449.00 zł
Legenda
Cena od:
2286.00
2811.78 zł brutto
  • Towar dostępny
  • 21Dni na zwrot
  • Zamówienie indywidualne
  • 15złMinimalny koszt wysyłki

* towar dostępny na indywidualne zamówienie.

INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 605 281 064



  • Parametry
  • Opis
  •  Wymiary
  • Dane techniczne podstawowe
Model PFD EX-200/2
Wydajność (m3/h) 3050
Maksymalne ciśnienie (Pa) 1200
Moc (W) 1,1
Ilość obrotów (obr./min) 2800
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 87
Waga (kg) 33
Model PFD EX-200/2 3G/3D
Wydajność (m3/h) 3050
Maksymalne ciśnienie (Pa) 1200
Moc (W) 1,1
Ilość obrotów (obr./min) 2800
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 87
Waga (kg) 33
Model PFD EX-200/4
Wydajność (m3/h) 1900
Maksymalne ciśnienie (Pa) 220
Moc (W) 0.18
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 67
Waga (kg) 33
Model PFD EX-200/4 3G/3D
Wydajność (m3/h) 1900
Maksymalne ciśnienie (Pa) 220
Moc (W) 0.18
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 67
Waga (kg) 33
Model PFD EX-250/2
Wydajność (m3/h) 3900
Maksymalne ciśnienie (Pa) 1300
Moc (W) 1,5
Ilość obrotów (obr./min) 2800
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 80
Waga (kg) -
Model PFD EX-250/2 3G/3D
Wydajność (m3/h) 3900
Maksymalne ciśnienie (Pa) 1300
Moc (W) 1,5
Ilość obrotów (obr./min) 2800
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 80
Waga (kg) -
Model PFD EX-250/4
Wydajność (m3/h) 2400
Maksymalne ciśnienie (Pa) 230
Moc (W) 0.25
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 67
Waga (kg) 29
Model PFD EX-250/4 3G/3D
Wydajność (m3/h) 2400
Maksymalne ciśnienie (Pa) 230
Moc (W) 0.25
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 61
Waga (kg) -
Model PFD EX-315/2
Wydajność (m3/h) 5900
Maksymalne ciśnienie (Pa) 1690
Moc (W) 2,2
Ilość obrotów (obr./min) 2800
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 86
Waga (kg) -
Model PFD EX-315/2 3G/3D
Wydajność (m3/h) 5900
Maksymalne ciśnienie (Pa) 1690
Moc (W) 2,2
Ilość obrotów (obr./min) 2800
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 86
Waga (kg) -
Model PFD EX-315/4
Wydajność (m3/h) 3640
Maksymalne ciśnienie (Pa) 390
Moc (W) 0.37
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 70
Waga (kg) 36
Model PFD EX-315/4 3G/3D
Wydajność (m3/h) 3640
Maksymalne ciśnienie (Pa) 390
Moc (W) 0.37
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 67
Waga (kg) -
Model PFD EX-315/4D
Wydajność (m3/h) 4950
Maksymalne ciśnienie (Pa) 450
Moc (W) 0.55
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 73
Waga (kg) 36
Model PFD EX-315/4D 3G/3D
Wydajność (m3/h) 4950
Maksymalne ciśnienie (Pa) 450
Moc (W) 0.55
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 71
Waga (kg) -
Model PFD EX-315/6D
Wydajność (m3/h) 3200
Maksymalne ciśnienie (Pa) 100
Moc (W) 0.25
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 48
Waga (kg) 36
Model PFD EX-315/6D 3G/3D
Wydajność (m3/h) 3200
Maksymalne ciśnienie (Pa) 100
Moc (W) 0.25
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 48
Waga (kg) -
Model PFD EX-355/4
Wydajność (m3/h) 7560
Maksymalne ciśnienie (Pa) 510
Moc (W) 0.75
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 69
Waga (kg) 60
Model PFD EX-355/4 3G/3D
Wydajność (m3/h) 7560
Maksymalne ciśnienie (Pa) 510
Moc (W) 0.75
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 69
Waga (kg) -
Model PFD EX-355/6
Wydajność (m3/h) 4780
Maksymalne ciśnienie (Pa) 135
Moc (W) 0.25
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 53
Waga (kg) 59
Model PFD EX-355/6 3G/3D
Wydajność (m3/h) 4780
Maksymalne ciśnienie (Pa) 180
Moc (W) 0.25
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 53
Waga (kg) -
Model PFD EX-400/4
Wydajność (m3/h) 9900
Maksymalne ciśnienie (Pa) 580
Moc (W) 1.1
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 72
Waga (kg) 90
Model PFD EX-400/4 3G/3D
Wydajność (m3/h) 9900
Maksymalne ciśnienie (Pa) 580
Moc (W) 1.1
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 72
Waga (kg) -
Model PFD EX-400/6
Wydajność (m3/h) 6360
Maksymalne ciśnienie (Pa) 156
Moc (W) 0.37
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 58
Waga (kg) 90
Model PFD EX-400/6 3G/3D
Wydajność (m3/h) 6360
Maksymalne ciśnienie (Pa) 205
Moc (W) 0.37
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 58
Waga (kg) -
Model PFD EX-450/4
Wydajność (m3/h) 11700
Maksymalne ciśnienie (Pa) 700
Moc (W) 1.5
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 77
Waga (kg) 115
Model PFD EX-450/4 3G/3D
Wydajność (m3/h) 11700
Maksymalne ciśnienie (Pa) 700
Moc (W) 1.5
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 77
Waga (kg) -
Model PFD EX-450/6
Wydajność (m3/h) 7520
Maksymalne ciśnienie (Pa) 187
Moc (W) 0.55
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 62
Waga (kg) 115
Model PFD EX-450/6 3G/3D
Wydajność (m3/h) 7520
Maksymalne ciśnienie (Pa) 290
Moc (W) 0.55
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 62
Waga (kg) -
Model PFD EX-500/4
Wydajność (m3/h) 15370
Maksymalne ciśnienie (Pa) 860
Moc (W) 2.2
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 81
Waga (kg) 120
Model PFD EX-500/4 3G/3D
Wydajność (m3/h) 15370
Maksymalne ciśnienie (Pa) 860
Moc (W) 2.2
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 82
Waga (kg) -
Model PFD EX-500/4D
Wydajność (m3/h) 19440
Maksymalne ciśnienie (Pa) 900
Moc (W) 3
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 82
Waga (kg) -
Model PFD EX-500/4D 3G/3D
Wydajność (m3/h) 19440
Maksymalne ciśnienie (Pa) 900
Moc (W) 3
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 82
Waga (kg) -
Model PFD EX-500/6
Wydajność (m3/h) 9880
Maksymalne ciśnienie (Pa) 254
Moc (W) 0.75
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 119
Waga (kg) 119
Model PFD EX-500/6 3G/3D
Wydajność (m3/h) 9880
Maksymalne ciśnienie (Pa) 360
Moc (W) 0.75
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 119
Waga (kg) 119
Model PFD EX-560/4
Wydajność (m3/h) 21600
Maksymalne ciśnienie (Pa) 1150
Moc (W) 4
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) -
Waga (kg) -
Model PFD EX-560/4 3G/3D
Wydajność (m3/h) 21600
Maksymalne ciśnienie (Pa) 1150
Moc (W) 4
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 82
Waga (kg) -
Model PFD EX-560/4D
Wydajność (m3/h) 27720
Maksymalne ciśnienie (Pa) 1220
Moc (W) 5,5
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 82
Waga (kg) -
Model PFD EX-560/4D 3G/3D
Wydajność (m3/h) 27720
Maksymalne ciśnienie (Pa) 1220
Moc (W) 5,5
Ilość obrotów (obr./min) 1400
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 82
Waga (kg) -
Model PFD EX-560/6
Wydajność (m3/h) 20520
Maksymalne ciśnienie (Pa) 470
Moc (W) 1,5
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 76
Waga (kg) -
Model PFD EX-560/6 3G/3D
Wydajność (m3/h) 20520
Maksymalne ciśnienie (Pa) 470
Moc (W) 1,5
Ilość obrotów (obr./min) 900
Napięcie (V) 400
Poziom hałasu (dB(A)/3m) 76
Waga (kg) -

Zastosowanie

Dachowe wentylatory przeciwwybuchowe z pionowym wyrzutem powietrza. Wentylatory służą do przetłaczania gazów, par lub pyłów wybuchowych. Wentylatory produkowane w dwóch wersjach:

DWR EX– wentylatory do pracy w strefach Z1 (1) i Z2 (2) zagrożenia wybuchem gazów

Oznaczenie wentylatorów:


Klasa temperaturowa: od T1 do T3 (na specjalne zamówienie T4)
Temperatura otoczenia: do +40stC
Grupa wybuchowości: II (mieszaniny podgrupy IIA i IIB)
Wentylatory nieprzystosowane do regulacji obrotów.

DWR EX 3G/3D – wentylatory do pracy w strefach Z2 (2) i Z22 (22) zagrożenia wybuchem gazów i pyłów

Oznaczenie wentylatorów:



Klasa temperaturowa dla gazów: od T1 do T3
Maksymalna temp. powierzchni dla pyłów do 120stC
Temperatura otoczenia: do +40stC
Grupa wybuchowości dla gazów: IIA i IIB
Grupa wybuchowości dla pyłów: IIIB

Wentylatory przystosowane do regulacji obrotów atestowanym przemiennikiem częstotliwości.
W celu zapewnienia odpowiedniej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny być podłączone do przekaźnika z certyfikatem EC: Przekaźnik Ex


Na specjalne życzenie wykonujemy również wentylatory przeciwwybuchowe do strefy Z1 (1) przystosowane do regulacji obrotów przemiennikiem częstotliwości.

Oznaczenie strefy
Z1 - strefa w której mieszanina gazów par lub mgieł może występować w normalnych warunkach pracy.
Z2 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale.
Z22 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia wybuchowej mieszaniny pyłów i występuje krótki czas np. podczas awarii.

Konstrukcja
Moduł wentylatora:
- DWR EX-315÷DWR EX-560A - stal cynkowana ogniowo lub malowana proszkowo farbą antystatyczną ( w zależności od modelu)
- DWR EX-560B÷DWR EX-800 - stal chromoniklowa 1.4301 malowana proszkowo farbą antystatyczną
Wirnik:
- DWR EX-315÷DWR EX-560A - tworzywo sztuczne antystatyczne
- DWR EX-560B÷DWR EX-800 - stal chromoniklowa 1.4301 malowana proszkowo farbą antystatyczną
Kopuła wylotowa: stal malowana proszkowo
Silnik: elektryczny przeciwwybuchowy (trójfazowy).


W projektowaniu wyrobów uwzględniono wymagania :
DYREKTYWY – 98/37/WE - Bezpieczeństwa maszyn.
DYREKTYWY – 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem.

  Wymiary mm
PFD EX-200/2 przedstawione w tabeli
PFD EX-200/2 3G/3D przedstawione w tabeli
PFD EX-200/4 przedstawione w tabeli
PFD EX-200/4 3G/3D przedstawione w tabeli
PFD EX-250/2 przedstawione w tabeli
PFD EX-250/2 3G/3D przedstawione w tabeli
PFD EX-250/4 przedstawione w tabeli
PFD EX-250/4 3G/3D przedstawione w tabeli
PFD EX-315/2 przedstawione w tabeli
PFD EX-315/2 3G/3D przedstawione w tabeli
PFD EX-315/4 przedstawione w tabeli
PFD EX-315/4 3G/3D przedstawione w tabeli
PFD EX-315/4D przedstawione w tabeli
PFD EX-315/4D 3G/3D przedstawione w tabeli
PFD EX-315/6D przedstawione w tabeli
PFD EX-315/6D 3G/3D przedstawione w tabeli
PFD EX-355/4 przedstawione w tabeli
PFD EX-355/4 3G/3D przedstawione w tabeli
PFD EX-355/6 przedstawione w tabeli
PFD EX-355/6 3G/3D przedstawione w tabeli
PFD EX-400/4 przedstawione w tabeli
PFD EX-400/4 3G/3D przedstawione w tabeli
PFD EX-400/6 przedstawione w tabeli
PFD EX-400/6 3G/3D przedstawione w tabeli
PFD EX-450/4 przedstawione w tabeli
PFD EX-450/4 3G/3D przedstawione w tabeli
PFD EX-450/6 przedstawione w tabeli
PFD EX-450/6 3G/3D przedstawione w tabeli
PFD EX-500/4 przedstawione w tabeli
PFD EX-500/4 3G/3D przedstawione w tabeli
PFD EX-500/4D przedstawione w tabeli
PFD EX-500/4D 3G/3D przedstawione w tabeli
PFD EX-500/6 przedstawione w tabeli
PFD EX-500/6 3G/3D przedstawione w tabeli
PFD EX-560/4 przedstawione w tabeli
PFD EX-560/4 3G/3D przedstawione w tabeli
PFD EX-560/4D przedstawione w tabeli
PFD EX-560/4D 3G/3D przedstawione w tabeli
PFD EX-560/6 przedstawione w tabeli
PFD EX-560/6 3G/3D przedstawione w tabeli
Wydajność (m3/h) Maksymalne ciśnienie (Pa) Moc (W) Ilość obrotów (obr./min) Napięcie (V) Poziom hałasu (dB(A)/3m) Waga (kg)
PFD EX-200/2 3050 1200 1,1 2800 400 87 33
PFD EX-200/2 3G/3D 3050 1200 1,1 2800 400 87 33
PFD EX-200/4 1900 220 0.18 1400 400 67 33
PFD EX-200/4 3G/3D 1900 220 0.18 1400 400 67 33
PFD EX-250/2 3900 1300 1,5 2800 400 80 -
PFD EX-250/2 3G/3D 3900 1300 1,5 2800 400 80 -
PFD EX-250/4 2400 230 0.25 1400 400 67 29
PFD EX-250/4 3G/3D 2400 230 0.25 1400 400 61 -
PFD EX-315/2 5900 1690 2,2 2800 400 86 -
PFD EX-315/2 3G/3D 5900 1690 2,2 2800 400 86 -
PFD EX-315/4 3640 390 0.37 1400 400 70 36
PFD EX-315/4 3G/3D 3640 390 0.37 1400 400 67 -
PFD EX-315/4D 4950 450 0.55 1400 400 73 36
PFD EX-315/4D 3G/3D 4950 450 0.55 1400 400 71 -
PFD EX-315/6D 3200 100 0.25 900 400 48 36
PFD EX-315/6D 3G/3D 3200 100 0.25 900 400 48 -
PFD EX-355/4 7560 510 0.75 1400 400 69 60
PFD EX-355/4 3G/3D 7560 510 0.75 1400 400 69 -
PFD EX-355/6 4780 135 0.25 900 400 53 59
PFD EX-355/6 3G/3D 4780 180 0.25 900 400 53 -
PFD EX-400/4 9900 580 1.1 1400 400 72 90
PFD EX-400/4 3G/3D 9900 580 1.1 1400 400 72 -
PFD EX-400/6 6360 156 0.37 900 400 58 90
PFD EX-400/6 3G/3D 6360 205 0.37 900 400 58 -
PFD EX-450/4 11700 700 1.5 1400 400 77 115
PFD EX-450/4 3G/3D 11700 700 1.5 1400 400 77 -
PFD EX-450/6 7520 187 0.55 900 400 62 115
PFD EX-450/6 3G/3D 7520 290 0.55 900 400 62 -
PFD EX-500/4 15370 860 2.2 1400 400 81 120
PFD EX-500/4 3G/3D 15370 860 2.2 1400 400 82 -
PFD EX-500/4D 19440 900 3 1400 400 82 -
PFD EX-500/4D 3G/3D 19440 900 3 1400 400 82 -
PFD EX-500/6 9880 254 0.75 900 400 119 119
PFD EX-500/6 3G/3D 9880 360 0.75 900 400 119 119
PFD EX-560/4 21600 1150 4 1400 400 - -
PFD EX-560/4 3G/3D 21600 1150 4 1400 400 82 -
PFD EX-560/4D 27720 1220 5,5 1400 400 82 -
PFD EX-560/4D 3G/3D 27720 1220 5,5 1400 400 82 -
PFD EX-560/6 20520 470 1,5 900 400 76 -
PFD EX-560/6 3G/3D 20520 470 1,5 900 400 76 -
