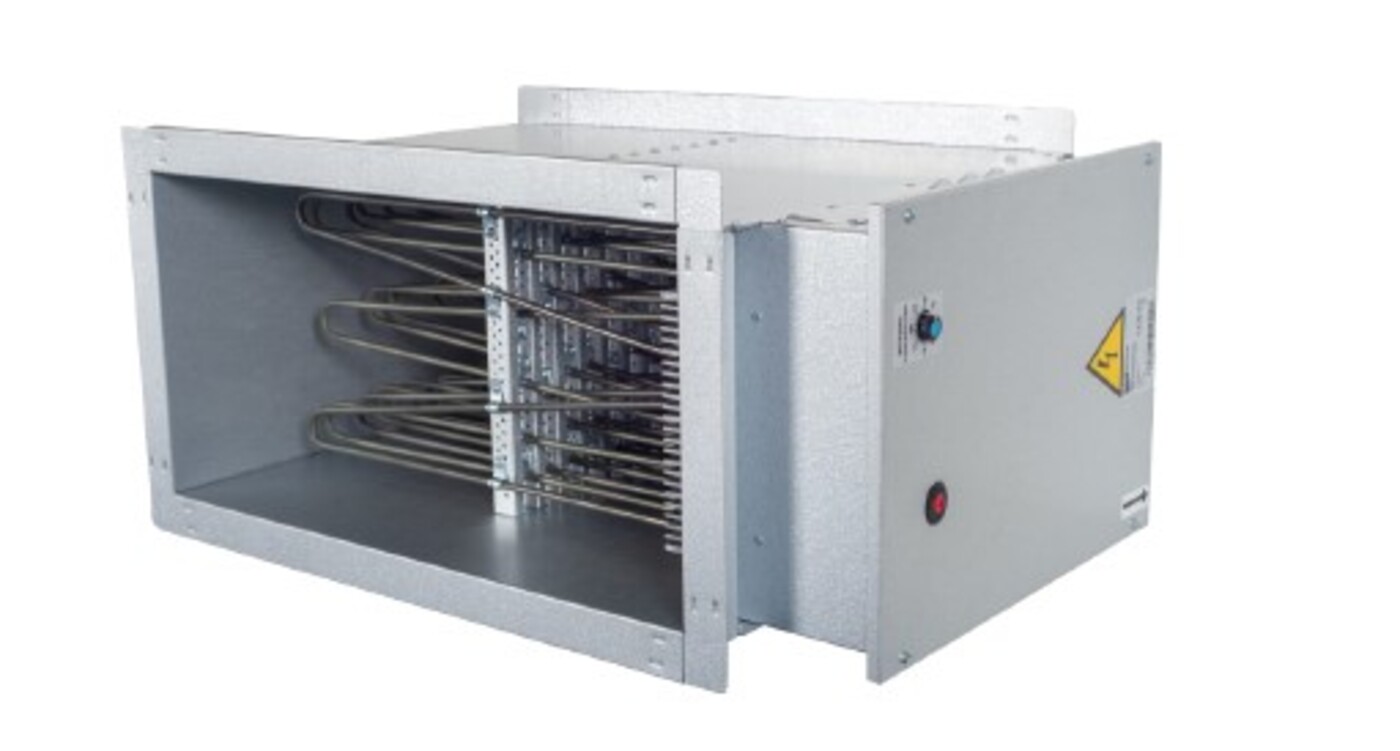

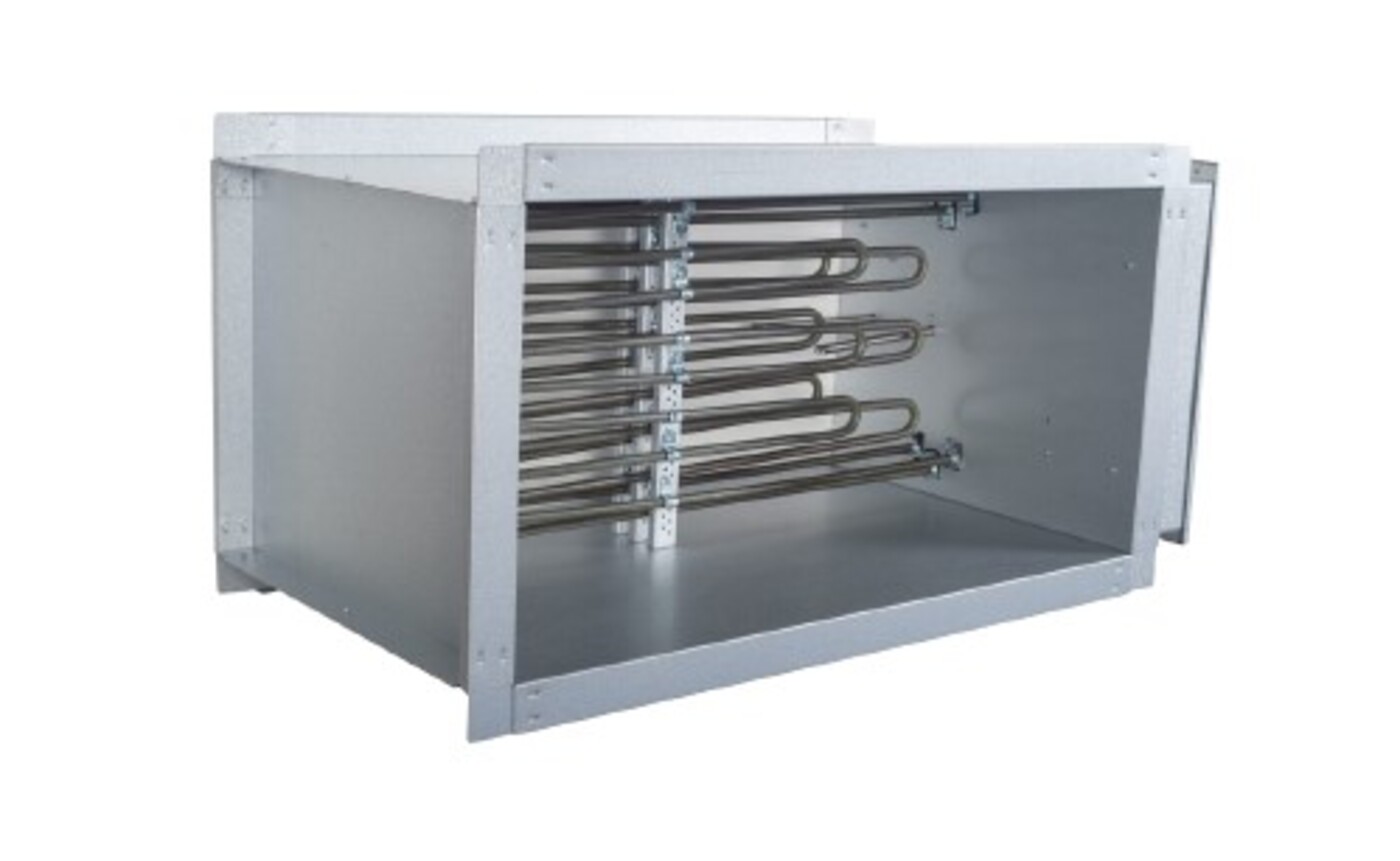

Elektryczna nagrzewnica kanałowa prostokątna EKS NV

Elektryczna nagrzewnica kanałowa prostokątna EKS NV to urządzenie przeznaczone do pracy w instalacjach wentylacyjnych i klimatyzacyjnych HVAC, gdzie wymagane jest precyzyjne dogrzewanie powietrza nawiewanego. Model ten wyposażony jest w zintegrowany system sterowania temperaturą, czujnik oraz możliwość wielostopniowej regulacji mocy grzewczej, co pozwala na dokładne dopasowanie pracy urządzenia do warunków instalacji.

Najważniejsze cechy urządzenia

• Wbudowany regulator temperatury (maksymalnie do 4 dodatkowych stopni grzewczych)
• Potencjometr nastawy temperatury umieszczony w górnej części obudowy
• Czujnik temperatury powietrza nawiewanego TJ-K10K
• Zakres temperatury zadanej: 0–30°C
• Prostokątna konstrukcja kanałowa – łatwa integracja z instalacją HVAC
• Sygnalizacja pracy i diagnostyka LED na płytce sterującej

Zasada działania i sterowanie

Elektryczne nagrzewnice kanałowe EKS NV wyposażone są w elektroniczny regulator (EKR-KN…), który kontroluje pracę urządzenia w zależności od zapotrzebowania na ciepło.

• Po włączeniu zasilania dioda 6 miga:
  • co 8 sekund – gdy wartość zadana wynosi 0°C
  • co 1 sekundę – gdy wartość zadana jest wyższa niż 0°C
• W trakcie pracy grzewczej aktywowane są kolejne stopnie mocy:
  • STOPIEŃ 1 – dioda 5
  • STOPIEŃ 2 – dioda 1
  • STOPIEŃ 3 – dioda 2
  • STOPIEŃ 4 – dioda 3
  • STOPIEŃ 5 – dioda 4 (przy zastosowaniu dodatkowych stopni grzewczych)

System umożliwia płynną regulację pracy nagrzewnicy w zależności od aktualnych warunków przepływu powietrza i ustawionej temperatury.

Funkcje bezpieczeństwa i diagnostyka

Urządzenie wykorzystuje wbudowany system kontroli pracy:

• Stałe świecenie diody 6 oznacza awarię:
  • czujnika temperatury TJ-K10K lub
  • potencjometru regulacyjnego w obudowie

Taka sygnalizacja umożliwia szybką diagnostykę i ogranicza ryzyko nieprawidłowej pracy instalacji.

Zastosowanie nagrzewnicy EKS NV

Prostokątna nagrzewnica kanałowa EKS NV znajduje zastosowanie w:

• systemach wentylacji mechanicznej i HVAC
• instalacjach rekuperacyjnych
• obiektach przemysłowych i produkcyjnych
• halach magazynowych
• budynkach użyteczności publicznej i komercyjnej
• systemach wymagających stabilizacji temperatury nawiewu

Zalety użytkowe

• precyzyjna regulacja temperatury powietrza nawiewanego
• możliwość pracy wielostopniowej
• łatwa integracja z kanałami prostokątnymi
• kontrola pracy poprzez sygnalizację LED
• kompaktowa konstrukcja do montażu w systemach HVAC
• stabilna i bezpieczna praca w instalacjach wentylacyjnych

Podsumowanie

Elektryczna nagrzewnica kanałowa prostokątna EKS NV to rozwiązanie przeznaczone do profesjonalnych instalacji wentylacyjnych, w których kluczowe znaczenie ma kontrola temperatury oraz niezawodność pracy. Dzięki rozbudowanemu regulatorowi, czujnikowi temperatury oraz wielostopniowej modulacji mocy, urządzenie zapewnia stabilne i efektywne dogrzewanie powietrza w różnych warunkach eksploatacyjnych.
