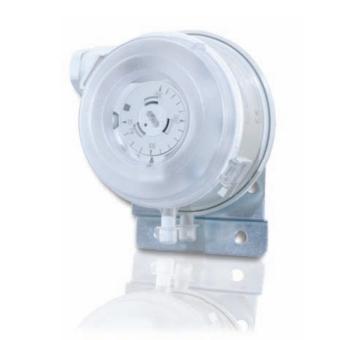

Czujnik różnicy ciśnień powietrza DTV 500 • Vents
DTV jest czujnikiem różnicy ciśnień powietrza stosowanym w systemach klimatyzacji, monitoringu wentylatorów, filtrów lub w funkcji odmrożenia.
Cena od:
451.65
zł
367.20 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
| Model | DTV 500 |
|
|---|---|---|
| Napięcie | (V) | 1A, 250 V - styk przełączny |
| IP | 54 | |
| Waga | (kg) | 1 |
Pobierz kartę katalogową
Zastosowanie
DTV jest czujnikiem różnicy ciśnień powietrza stosowanym w systemach klimatyzacji, monitoringu wentylatorów, filtrów lub w funkcji odmrożenia.
Zasada działania
Presostat posiada obudowę wzmocnioną włóknem szklanym. Wewnątrz obudowy znajduje się silikonowa membrana i mikrołącznik. Ciśnienie różnicowe oddziałuje na sprężynę podtrzymującą membranę połączoną odpowiednio z mikrołącznikiem doprowadzając do przełączenia jego styków.
Funkcje
Ciśnienie podłączone do P1 jest porównywane z ciśnieniem podłączonym do P2. Kiedy ciśnienie różnicowe przekracza nastawioną wartość następuje przełączenie mikrołącznika. Kiedy presostat jest zastosowany do kontroli pracy wentylatora, jedno przyłącze musi pozostać niepodłączone (ciśnienie atmosferyczne). Nastawa progu zadziałania jest wykonywana za pomocą pokrętła widocznego pod pokrywą. Histereza jest ustawiona fabrycznie. Pokrywa jest zabezpieczona pojedynczym wkrętem w celu ułatwienia montażu i obsługi.
Zasady montażu
Zalecana jest pozycja pionowa montażu (fabryczna pozycja kalibracji). W pozycji horyzontalnej – z pokrywą skierowaną do góry, próg zadziałania będzie 11 Pa powyżej nastawy na skali presostatu. W pozycji horyzontalnej – z pokrywą skierowaną do dołu, próg zadziałania będzie 11 Pa poniżej nastawy na skali presostatu. Montaż odbywa się przy pomocy wspornika ze stali galwanizowanej.
Zastosowanie
DTV jest czujnikiem różnicy ciśnień powietrza stosowanym w systemach klimatyzacji, monitoringu wentylatorów, filtrów lub w funkcji odmrożenia.
Zasada działania
Presostat posiada obudowę wzmocnioną włóknem szklanym. Wewnątrz obudowy znajduje się silikonowa membrana i mikrołącznik. Ciśnienie różnicowe oddziałuje na sprężynę podtrzymującą membranę połączoną odpowiednio z mikrołącznikiem doprowadzając do przełączenia jego styków.
Funkcje
Ciśnienie podłączone do P1 jest porównywane z ciśnieniem podłączonym do P2. Kiedy ciśnienie różnicowe przekracza nastawioną wartość następuje przełączenie mikrołącznika. Kiedy presostat jest zastosowany do kontroli pracy wentylatora, jedno przyłącze musi pozostać niepodłączone (ciśnienie atmosferyczne). Nastawa progu zadziałania jest wykonywana za pomocą pokrętła widocznego pod pokrywą. Histereza jest ustawiona fabrycznie. Pokrywa jest zabezpieczona pojedynczym wkrętem w celu ułatwienia montażu i obsługi.
Zasady montażu
Zalecana jest pozycja pionowa montażu (fabryczna pozycja kalibracji). W pozycji horyzontalnej – z pokrywą skierowaną do góry, próg zadziałania będzie 11 Pa powyżej nastawy na skali presostatu. W pozycji horyzontalnej – z pokrywą skierowaną do dołu, próg zadziałania będzie 11 Pa poniżej nastawy na skali presostatu. Montaż odbywa się przy pomocy wspornika ze stali galwanizowanej.

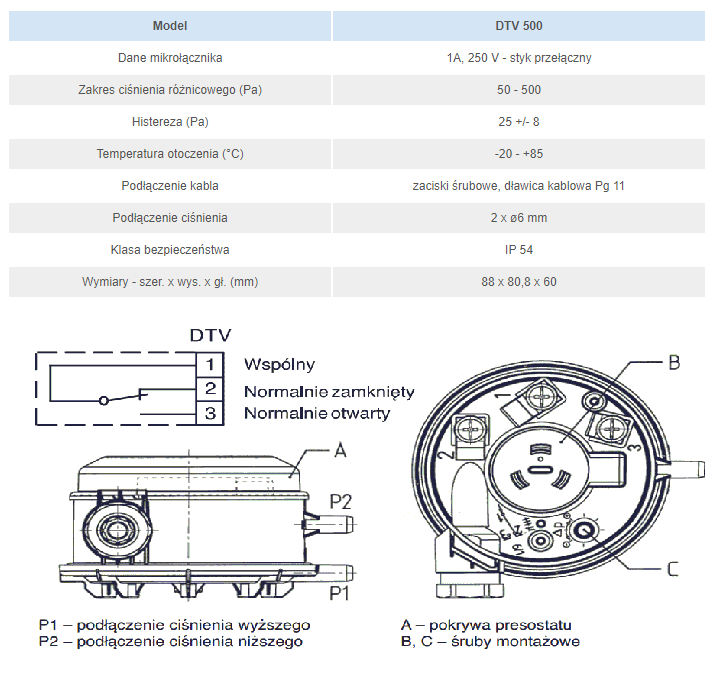

| Wymiary mm | |
|---|---|
| DTV 500 | 88 x 80,8 x 60 |
| Napięcie (V) | IP | Waga (kg) | |
|---|---|---|---|
|
DTV 500 |
1A, 250 V - styk przełączny | 54 | 1 |
