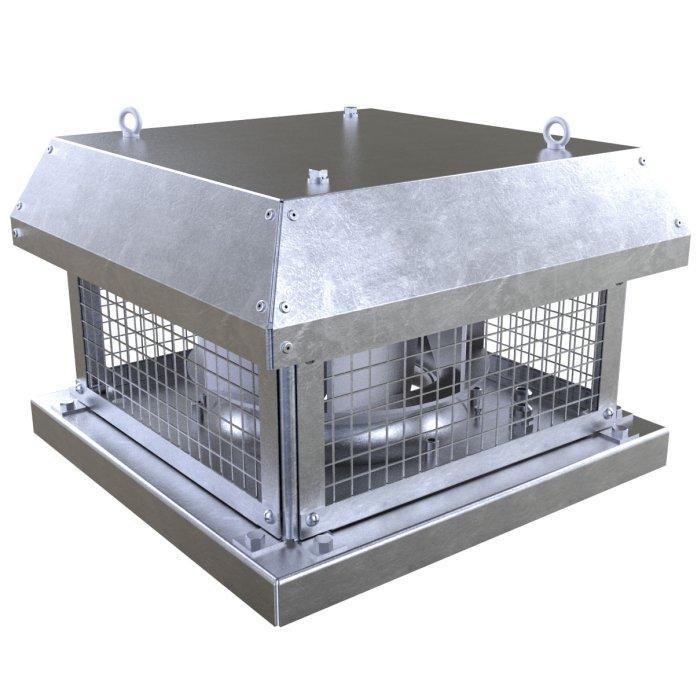

Wentylator dachowy serii VKHz

Odśrodkowy wentylator dachowy, wydajność do 17 010 m3 /h w obudowie stalowej z poziomym wyrzutem powietrza.

Wybierz wersję - Tabela cenowa

Nazwa produktu	Cena netto
VKHz 2E 190**	943.20 zł
VKHz 2E 225**	997.59 zł
VKHz 2E 250	1108.80 zł
VKHz 4E 310	1668.80 zł
VKHz 4D 310*	1668.80 zł
VKhz 4E 355	1890.40 zł
VKHz 4D 355*	2556.00 zł
VKHz 4E 400	2999.20 zł
VKHz 4D 400*	2999.20 zł
VKHz 4E 450	3432.00 zł
VKHz 4D 450*	3432.00 zł
VKHz 4D 500*	4424.80 zł
VKHz 6E 500	4424.80 zł
VKHz 4D 560*	7202.40 zł
VKHz 6D 630*	9968.80 zł
VKHz 6D 710*	13295.20 zł

Cena od:

1160.13 zł

943.20 zł netto

Towar dostępny
21Dni na zwrot
Zamówienie indywidualne
15złMinimalny koszt wysyłki

* towar dostępny na indywidualne zamówienie.

INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711

Dodaj do porównania

Parametry
Opis
Wymiary
Dane techniczne podstawowe

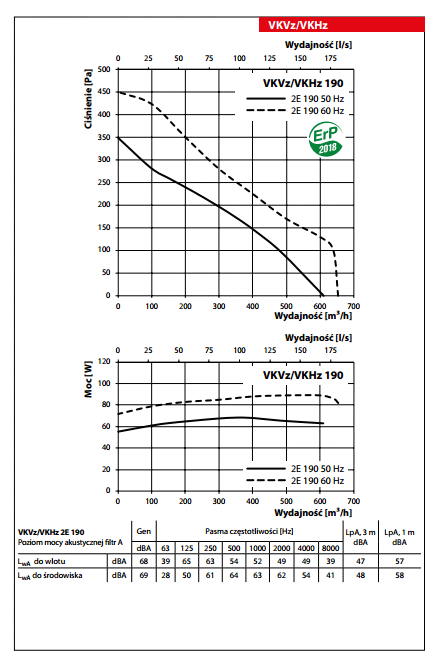

Model	VKHz 2E 190**
Wydajność	(m3/h)	610/654
Moc	(W)	69/89
Ilość obrotów	(obr./min)	2680/2980
Napięcie	(V)	1~230
Częstotliwość	(Hz)	50/60
Pobór prądu	(kWh)	0.30/0.40 [A]
Maksymalna temperatura pracy	(C)	+50
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	48/49
IP		IPX4/IP44
Waga	(kg)	8.2

Model	VKHz 2E 225**
Wydajność	(m3/h)	915/1010
Moc	(W)	123/169
Ilość obrotów	(obr./min)	2790/2820
Napięcie	(V)	1~230
Częstotliwość	(Hz)	50/60
Pobór prądu	(kWh)	0.54/0.70 [A]
Maksymalna temperatura pracy	(C)	+50
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	51/52
IP		IPX4/IP44
Waga	(kg)	9.2

Model	VKHz 2E 250
Wydajność	(m3/h)	1450/1320
Moc	(W)	184/232
Ilość obrotów	(obr./min)	2480/2320
Napięcie	(V)	1~230
Częstotliwość	(Hz)	50/60
Pobór prądu	(kWh)	0.81/0.90 [A]
Maksymalna temperatura pracy	(C)	+50
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	54/53
IP		IPX4/IP44
Waga	(kg)	12.7

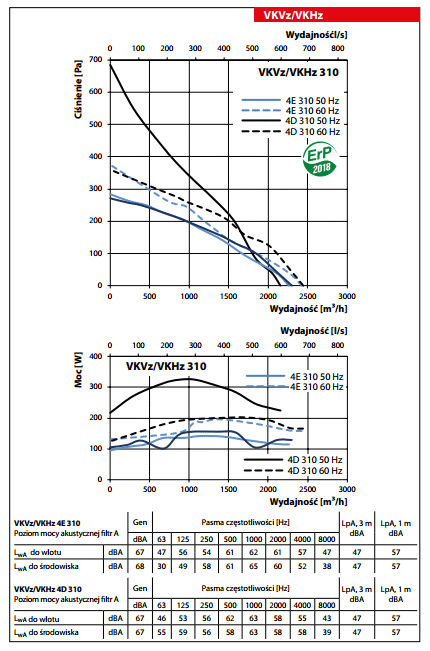

Model	VKHz 4E 310
Wydajność	(m3/h)	2265/2425
Moc	(W)	141/195
Ilość obrotów	(obr./min)	1420/1740
Napięcie	(V)	1~230
Częstotliwość	(Hz)	50/60
Pobór prądu	(kWh)	0.64/0.87 [A]
Maksymalna temperatura pracy	(C)	+50
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	47/49
IP		IPX4/IP54
Waga	(kg)	14.2

Model	VKHz 4D 310*
Wydajność	(m3/h)	2300/2442
Moc	(W)	155/202
Ilość obrotów	(obr./min)	1410/1550
Napięcie	(V)	3~400
Częstotliwość	(Hz)	50/60
Pobór prądu	(kWh)	0.29/0.32 [A]
Maksymalna temperatura pracy	(C)	+50
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	47/48
IP		IPX4/IP54
Waga	(kg)	14.2

Model	VKhz 4E 355
Wydajność	(m3/h)	2480/2976
Moc	(W)	219/304
Ilość obrotów	(obr./min)	1420/1580
Napięcie	(V)	1~230
Częstotliwość	(Hz)	50/60
Pobór prądu	(kWh)	0.96/1.33 [A]
Maksymalna temperatura pracy	(C)	+50
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	51/52
IP		IPX4/IP54
Waga	(kg)	28.3

Model	VKHz 4D 355*
Wydajność	(m3/h)	3290/3540
Moc	(W)	264/330
Ilość obrotów	(obr./min)	1430/1650
Napięcie	(V)	3~400
Częstotliwość	(Hz)	50/60
Pobór prądu	(kWh)	0.58/0.64 [A]
Maksymalna temperatura pracy	(C)	+60
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	52/53
IP		IPX4/IP54
Waga	(kg)	30.3

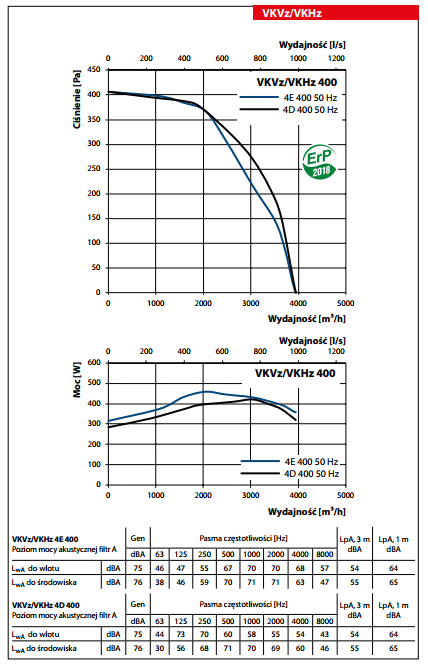

Model	VKHz 4E 400
Wydajność	(m3/h)	3950
Moc	(W)	457
Ilość obrotów	(obr./min)	1440
Napięcie	(V)	1~230
Częstotliwość	(Hz)	50
Pobór prądu	(kWh)	2.00 [A]
Maksymalna temperatura pracy	(C)	+60
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	55
IP		IPX4/IP54
Waga	(kg)	35

Model	VKHz 4D 400*
Wydajność	(m3/h)	3950
Moc	(W)	420
Ilość obrotów	(obr./min)	1440
Napięcie	(V)	3~400
Częstotliwość	(Hz)	50
Pobór prądu	(kWh)	0.99 [A]
Maksymalna temperatura pracy	(C)	+60
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	55
IP		IPX4/IP54
Waga	(kg)	35

Model	VKHz 4E 450
Wydajność	(m3/h)	6180
Moc	(W)	749
Ilość obrotów	(obr./min)	1400
Napięcie	(V)	1~230
Częstotliwość	(Hz)	50
Pobór prądu	(kWh)	3.35 [A]
Maksymalna temperatura pracy	(C)	+60
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	58
IP		IPX4/IP54
Waga	(kg)	46.6

Model	VKHz 4D 450*
Wydajność	(m3/h)	5920
Moc	(W)	755
Ilość obrotów	(obr./min)	1440
Napięcie	(V)	1~230
Częstotliwość	(Hz)	50
Pobór prądu	(kWh)	1.50 [A]
Maksymalna temperatura pracy	(C)	+50
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	57
IP		IPX4/IP54
Waga	(kg)	45.5

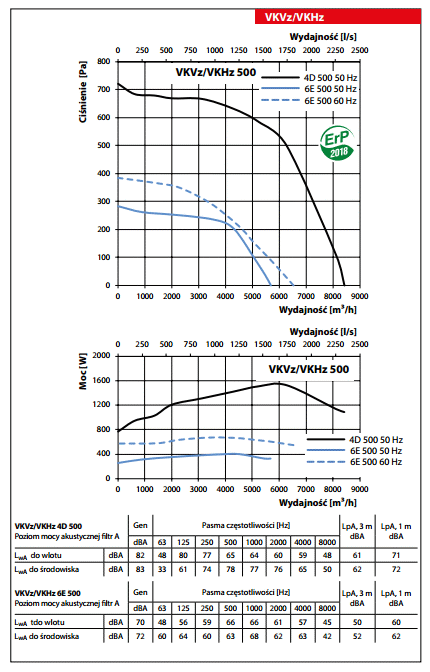

Model	VKHz 4D 500*
Wydajność	(m3/h)	8435
Moc	(W)	1527
Ilość obrotów	(obr./min)	1460
Napięcie	(V)	3~400
Częstotliwość	(Hz)	50
Pobór prądu	(kWh)	2.64 [A]
Maksymalna temperatura pracy	(C)	+50
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	62
IP		IPX4/IP54
Waga	(kg)	46.6

Model	VKHz 6E 500
Wydajność	(m3/h)	5680/6532
Moc	(W)	407/673
Ilość obrotów	(obr./min)	970/1120
Napięcie	(V)	3~400
Częstotliwość	(Hz)	50/60
Pobór prądu	(kWh)	1.81/3.05 [A]
Maksymalna temperatura pracy	(C)	+60
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	52/54
IP		IPX4/IP54
Waga	(kg)	52.8

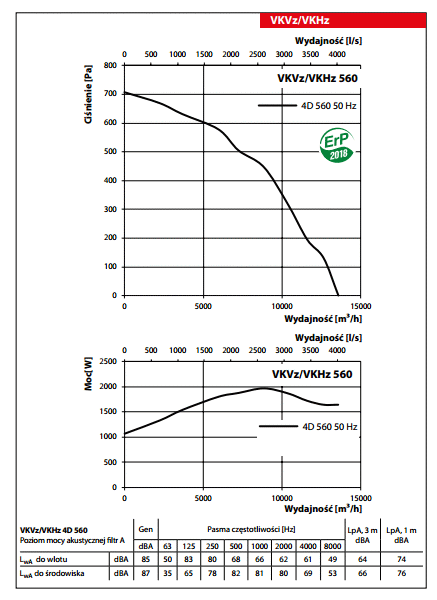

Model	VKHz 4D 560*
Wydajność	(m3/h)	13560
Moc	(W)	1970
Ilość obrotów	(obr./min)	1400
Napięcie	(V)	3~400
Częstotliwość	(Hz)	50
Pobór prądu	(kWh)	3.36 [A]
Maksymalna temperatura pracy	(C)	+50
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	66
IP		IPX4/IP54
Waga	(kg)	81.4

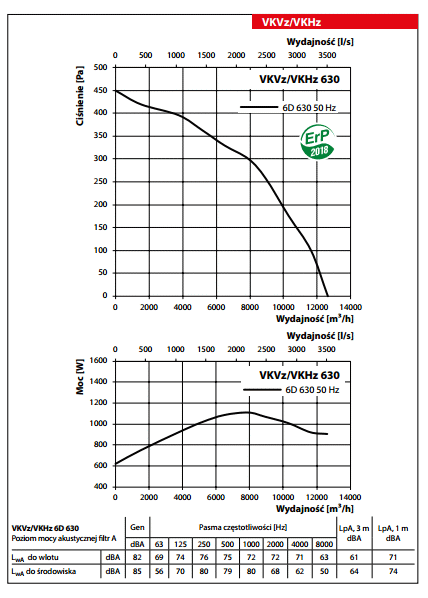

Model	VKHz 6D 630*
Wydajność	(m3/h)	12640
Moc	(W)	1110
Ilość obrotów	(obr./min)	957
Napięcie	(V)	3~400
Częstotliwość	(Hz)	50
Pobór prądu	(kWh)	2.42 [A]
Maksymalna temperatura pracy	(C)	+50
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	64
IP		IPX4/IP54
Waga	(kg)	96.3

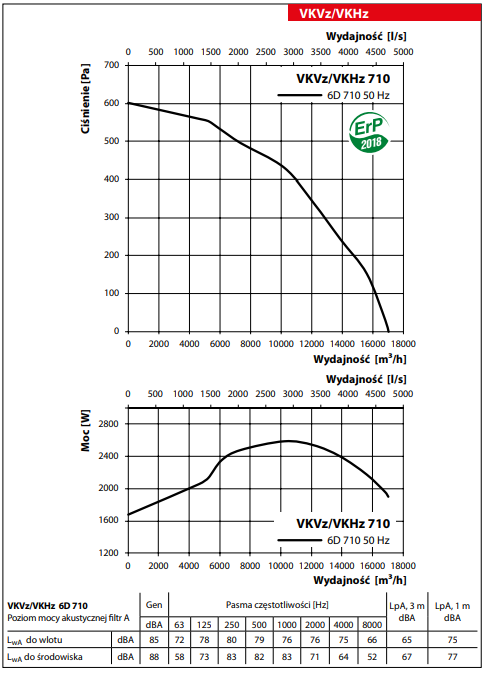

Model	VKHz 6D 710*
Wydajność	(m3/h)	17010
Moc	(W)	2583
Ilość obrotów	(obr./min)	945
Napięcie	(V)	3~400
Częstotliwość	(Hz)	50
Pobór prądu	(kWh)	4.87 [A]
Maksymalna temperatura pracy	(C)	+70
Minimalna temperatura pracy	(C)	-25
Poziom hałasu	(dB(A)/3m)	67
IP		IPX4/IP54
Waga	(kg)	134

Pobierz kartę katalogową

** Klasa Energetyczna: C
* Towar dostępny na indywidualne zamówienie

Zastosowanie

Wentylatory dachowe VKVz i VKHz mają zastosowanie w instalacjach wywiewnych różnego typu pomieszczeń. Wentylatory przystosowane są do montażu na podstawach dachowych izolowanych oraz tłumiących. Średnica lub przekrój kanałów wentylacyjnych uzależniona od wielkości i typu wentylatora.

Konstrukcja

Obudowa wykonana jest ze stali ocynkowanej.

Silnik

2-, 4- lub 6-biegunowy jedno- lub trójfazowy asynchroniczny silnik z zewnętrznym wirnikiem z łopatkami wygiętymi do tyłu. Silnik jest wyposażony w termiczne zabezpieczenie przed przegrzaniem z automatycznym restartem, a także łożyska kulkowe zapewniające długą żywotność. Turbina jest dynamicznie wyważana podczas montażu, co zapewnia precyzyjne funkcjonowanie, bezpieczną obsługę i niski poziom hałasu. Stopień ochrony silnika IP44, IP54.

Regulacja prędkości

Możliwa jest płynna i skokowa regulacja prędkości. Odbywa się ona za pomocą regulatora tyrystorowego lub transformatorowego. Do jednego regulatora można podłączyć kilka wentylatorów w przypadku całkowitej mocy i prądu roboczego nie przekraczać wartości znamionowe regulatora.

Montaż

Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej (izolowanej lub tłumiącej), ustawionej bezpośrednio nad kanałem wentylacyjnym. Do połączenia z kanałem wentylacyjnym służą następujące akcesoria: zawór zwrotny KKV, łącznik kanałów elastycznych GVK, oraz kołnierz FVK. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

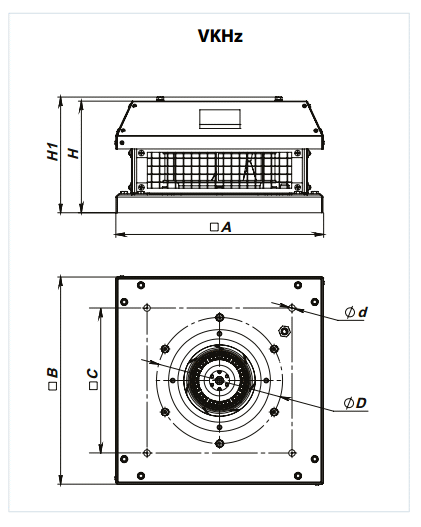

	A (mm)	B (mm)	C (mm)	D (mm)	H (mm)	H1 (mm)	d (mm)
VKHz 2E 190**	351	350	245	213	189	195	11
VKHz 2E 225**	351	350	245	210	210	217	11
VKHz 2E 250	451	450	330	285	237	244	11
VKHz 4E 310	451	450	330	285	287	294	11
VKHz 4D 310*	451	450	330	285	287	294	11
VKhz 4E 355	625	620	450	438	322	361	11
VKHz 4D 355*	625	620	450	438	347	386	11
VKHz 4E 400	625	620	450	438	376	415	11
VKHz 4D 400*	625	620	450	438	376	415	11
VKHz 4E 450	710	700	535	438	420	459	11
VKHz 4D 450*	710	700	535	438	420	459	11
VKHz 4D 500*	710	700	535	438	490	530	11
VKHz 6E 500	710	700	535	438	461	501	11
VKHz 4D 560*	900	895	750	605	489	528	11
VKHz 6D 630*	1000	990	750	605	520	560	20
VKHz 6D 710*	1060	1050	840	674	570	619	20

	Wydajność (m3/h)	Moc (W)	Ilość obrotów (obr./min)	Napięcie (V)	Częstotliwość (Hz)	Pobór prądu (kWh)	Maksymalna temperatura pracy (C)	Minimalna temperatura pracy (C)	Poziom hałasu (dB(A)/3m)	IP	Waga (kg)
VKHz 2E 190**	610/654	69/89	2680/2980	1~230	50/60	0.30/0.40 [A]	+50	-25	48/49	IPX4/IP44	8.2
VKHz 2E 225**	915/1010	123/169	2790/2820	1~230	50/60	0.54/0.70 [A]	+50	-25	51/52	IPX4/IP44	9.2
VKHz 2E 250	1450/1320	184/232	2480/2320	1~230	50/60	0.81/0.90 [A]	+50	-25	54/53	IPX4/IP44	12.7
VKHz 4E 310	2265/2425	141/195	1420/1740	1~230	50/60	0.64/0.87 [A]	+50	-25	47/49	IPX4/IP54	14.2
VKHz 4D 310*	2300/2442	155/202	1410/1550	3~400	50/60	0.29/0.32 [A]	+50	-25	47/48	IPX4/IP54	14.2
VKhz 4E 355	2480/2976	219/304	1420/1580	1~230	50/60	0.96/1.33 [A]	+50	-25	51/52	IPX4/IP54	28.3
VKHz 4D 355*	3290/3540	264/330	1430/1650	3~400	50/60	0.58/0.64 [A]	+60	-25	52/53	IPX4/IP54	30.3
VKHz 4E 400	3950	457	1440	1~230	50	2.00 [A]	+60	-25	55	IPX4/IP54	35
VKHz 4D 400*	3950	420	1440	3~400	50	0.99 [A]	+60	-25	55	IPX4/IP54	35
VKHz 4E 450	6180	749	1400	1~230	50	3.35 [A]	+60	-25	58	IPX4/IP54	46.6
VKHz 4D 450*	5920	755	1440	1~230	50	1.50 [A]	+50	-25	57	IPX4/IP54	45.5
VKHz 4D 500*	8435	1527	1460	3~400	50	2.64 [A]	+50	-25	62	IPX4/IP54	46.6
VKHz 6E 500	5680/6532	407/673	970/1120	3~400	50/60	1.81/3.05 [A]	+60	-25	52/54	IPX4/IP54	52.8
VKHz 4D 560*	13560	1970	1400	3~400	50	3.36 [A]	+50	-25	66	IPX4/IP54	81.4
VKHz 6D 630*	12640	1110	957	3~400	50	2.42 [A]	+50	-25	64	IPX4/IP54	96.3
VKHz 6D 710*	17010	2583	945	3~400	50	4.87 [A]	+70	-25	67	IPX4/IP54	134
