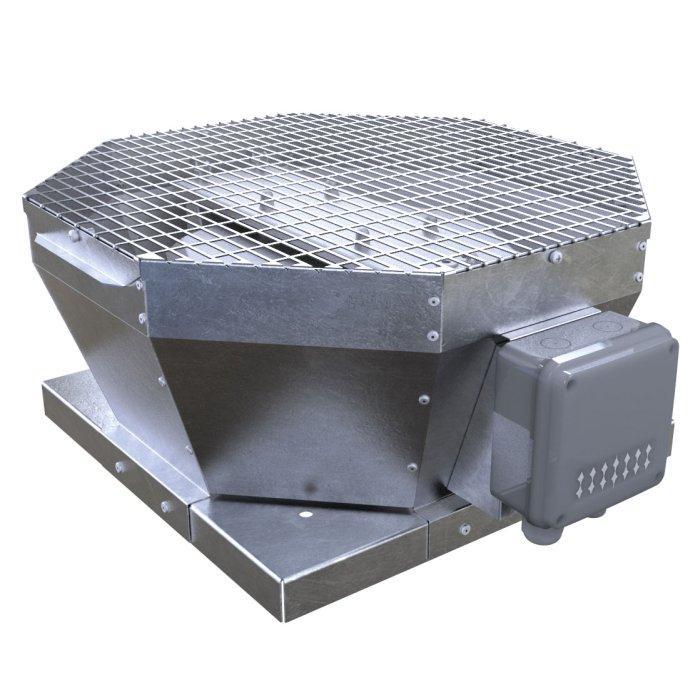

Wentylator dachowy serii VKVz
Odśrodkowy wentylator dachowy, wydajność do 17 010 m3 /h w obudowie stalowej z pionowym wyrzutem powietrza.
Cena od:
1160.13
zł
943.20 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
| Model | VKVz 2E 190*** |
|
|---|---|---|
| Wydajność | (m3/h) | 610/654 |
| Moc | (W) | 69/89 |
| Ilość obrotów | (obr./min) | 2680/2980 |
| Napięcie | (V) | 1~230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0.30/0.40 [A] |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 48/49 |
| IP | IPX4/IP44 | |
| Waga | (kg) | 7 |
| Model | VKVz 2E 225** *** |
|
|---|---|---|
| Wydajność | (m3/h) | 915/1010 |
| Moc | (W) | 123/169 |
| Ilość obrotów | (obr./min) | 2790/2820 |
| Napięcie | (V) | 1~230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0.54/0.70 [A] |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 51/52 |
| IP | IPX4/IP44 | |
| Waga | (kg) | 7 |
| Model | VKVz 2E 250 |
|
|---|---|---|
| Wydajność | (m3/h) | 1450/1320 |
| Moc | (W) | 184/232 |
| Ilość obrotów | (obr./min) | 2480/2320 |
| Napięcie | (V) | 1~230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0.81/0.90 [A] |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 54/53 |
| IP | IPX4/IP44 | |
| Waga | (kg) | 9 |
| Model | VKVz 4E 310** |
|
|---|---|---|
| Wydajność | (m3/h) | 2265/2425 |
| Moc | (W) | 141/195 |
| Ilość obrotów | (obr./min) | 1420/1740 |
| Napięcie | (V) | 1~230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0.64/0.87 [A] |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 47/49 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 20 |
| Model | VKVz 4D 310* ** |
|
|---|---|---|
| Wydajność | (m3/h) | 2300/2442 |
| Moc | (W) | 155/202 |
| Ilość obrotów | (obr./min) | 1410/1550 |
| Napięcie | (V) | 3~400 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0.29/0.32 |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 47/48 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 19 |
| Model | VKVz 4E 355 |
|
|---|---|---|
| Wydajność | (m3/h) | 2480/2976 |
| Moc | (W) | 219/304 |
| Ilość obrotów | (obr./min) | 1420/1580 |
| Napięcie | (V) | 1~230 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0.96/1.33 [A] |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 51/52 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 26 |
| Model | VKVz 4D 355* |
|
|---|---|---|
| Wydajność | (m3/h) | 3290/3540 |
| Moc | (W) | 264/330 |
| Ilość obrotów | (obr./min) | 1430/1650 |
| Napięcie | (V) | 3~400 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 0.58/0.64 [A] |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 52/53 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 26 |
| Model | VKVz 4E 400 |
|
|---|---|---|
| Wydajność | (m3/h) | 3950 |
| Moc | (W) | 457 |
| Ilość obrotów | (obr./min) | 1440 |
| Napięcie | (V) | 1~230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 2.00 [A] |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 55 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 33 |
| Model | VKVz 4D 400 |
|
|---|---|---|
| Wydajność | (m3/h) | 3950 |
| Moc | (W) | 420 |
| Ilość obrotów | (obr./min) | 1440 |
| Napięcie | (V) | 3~400 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 0.99 [A] |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 55 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 33 |
| Model | VKVz 4E 450 |
|
|---|---|---|
| Wydajność | (m3/h) | 6180 |
| Moc | (W) | 749 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 1~230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 3.35 [A] |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 58 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 41 |
| Model | VKVz 4D 450* |
|
|---|---|---|
| Wydajność | (m3/h) | 5920 |
| Moc | (W) | 755 |
| Ilość obrotów | (obr./min) | 1440 |
| Napięcie | (V) | 1~230 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 1.50 [A] |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 57 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 41 |
| Model | VKVz 4D 500* ** |
|
|---|---|---|
| Wydajność | (m3/h) | 8435 |
| Moc | (W) | 1527 |
| Ilość obrotów | (obr./min) | 1460 |
| Napięcie | (V) | 3~400 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 2.64 [A] |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 62 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 52 |
| Model | VKVz 6E 500 |
|
|---|---|---|
| Wydajność | (m3/h) | 5680/6532 |
| Moc | (W) | 407/673 |
| Ilość obrotów | (obr./min) | 970/1120 |
| Napięcie | (V) | 3~400 |
| Częstotliwość | (Hz) | 50/60 |
| Pobór prądu | (kWh) | 1.81/3.05 [A] |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 52/54 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 52 |
| Model | VKVz 4D 560* |
|
|---|---|---|
| Wydajność | (m3/h) | 13560 |
| Moc | (W) | 1970 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 3~400 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 3.36 [A] |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 66 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 63 |
| Model | VKVz 6D 630* ** |
|
|---|---|---|
| Wydajność | (m3/h) | 12640 |
| Moc | (W) | 1110 |
| Ilość obrotów | (obr./min) | 957 |
| Napięcie | (V) | 3~400 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 2.42 [A] |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 64 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 81 |
| Model | VKVz 6D 710* ** |
|
|---|---|---|
| Wydajność | (m3/h) | 17010 |
| Moc | (W) | 2583 |
| Ilość obrotów | (obr./min) | 945 |
| Napięcie | (V) | 3~400 |
| Częstotliwość | (Hz) | 50 |
| Pobór prądu | (kWh) | 4.87 [A] |
| Maksymalna temperatura pracy | (C) | +70 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 67 |
| IP | IPX4/IP54 | |
| Waga | (kg) | 114 |
Pobierz kartę katalogową
*** Klasa Energetyczna: C
** Przeciwkołnierz (nie wchodzi w skład zestawu dostawy) należy zamontować razem z pierścieniem wlotowym.
* Towar dostępny na indywidualne zamówienie
*** Klasa Energetyczna: C
** Przeciwkołnierz (nie wchodzi w skład zestawu dostawy) należy zamontować razem z pierścieniem wlotowym.
* Towar dostępny na indywidualne zamówienie
Zastosowanie
Wentylatory dachowe VKVz i VKHz mają zastosowanie w instalacjach wywiewnych różnego typu pomieszczeń. Wentylatory przystosowane są do montażu na podstawach dachowych izolowanych oraz tłumiących. Średnica lub przekrój kanałów wentylacyjnych uzależniona od wielkości i typu wentylatora.
Konstrukcja
Obudowa wykonana jest ze stali ocynkowanej.
Silnik
2-, 4- lub 6-biegunowy jedno- lub trójfazowy asynchroniczny silnik z zewnętrznym wirnikiem z łopatkami wygiętymi do tyłu. Silnik jest wyposażony w termiczne zabezpieczenie przed przegrzaniem z automatycznym restartem, a także łożyska kulkowe zapewniające długą żywotność. Turbina jest dynamicznie wyważana podczas montażu, co zapewnia precyzyjne funkcjonowanie, bezpieczną obsługę i niski poziom hałasu. Stopień ochrony silnika IP44, IP54.
Regulacja prędkości
Możliwa jest płynna i skokowa regulacja prędkości. Odbywa się ona za pomocą regulatora tyrystorowego lub transformatorowego. Do jednego regulatora można podłączyć kilka wentylatorów w przypadku całkowitej mocy i prądu roboczego nie przekraczać wartości znamionowe regulatora.
Montaż
Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej (izolowanej lub tłumiącej), ustawionej bezpośrednio nad kanałem wentylacyjnym. Do połączenia z kanałem wentylacyjnym służą następujące akcesoria: zawór zwrotny KKV, łącznik kanałów elastycznych GVK, oraz kołnierz FVK. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

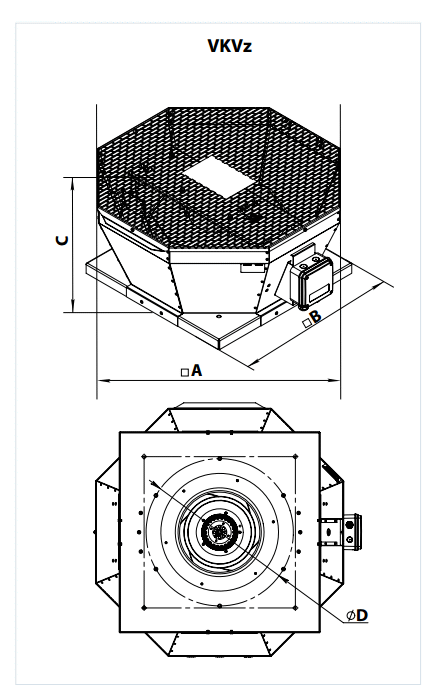

| A (mm) | B (mm) | C (mm) | D (mm) | |
|---|---|---|---|---|
VKVz 2E 190*** |
417 | 355 | 170 | 213 |
|
VKVz 2E 225** *** |
417 | 355 | 215 | 210 |
|
VKVz 2E 250 |
481 | 425 | 240 | 285 |
|
VKVz 4E 310** |
613 | 477 | 300 | 285 |
|
VKVz 4D 310* ** |
613 | 477 | 300 | 285 |
|
VKVz 4E 355 |
738 | 598 | 300 | 438 |
|
VKVz 4D 355* |
738 | 598 | 300 | 438 |
|
VKVz 4E 400 |
738 | 598 | 375 | 438 |
|
VKVz 4D 400 |
738 | 598 | 375 | 438 |
|
VKVz 4E 450 |
738 | 668 | 430 | 438 |
|
VKVz 4D 450* |
738 | 668 | 425 | 438 |
|
VKVz 4D 500* ** |
859 | 668 | 460 | 430 |
|
VKVz 6E 500 |
859 | 668 | 460 | 445 |
|
VKVz 4D 560* |
859 | 833 | 485 | 605 |
|
VKVz 6D 630* ** |
951 | 939 | 537 | 600 |
|
VKVz 6D 710* ** |
992 | 980 | 565 | 674 |
| Wydajność (m3/h) | Moc (W) | Ilość obrotów (obr./min) | Napięcie (V) | Częstotliwość (Hz) | Pobór prądu (kWh) | Maksymalna temperatura pracy (C) | Minimalna temperatura pracy (C) | Poziom hałasu (dB(A)/3m) | IP | Waga (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
VKVz 2E 190*** |
610/654 | 69/89 | 2680/2980 | 1~230 | 50/60 | 0.30/0.40 [A] | +50 | -25 | 48/49 | IPX4/IP44 | 7 |
|
VKVz 2E 225** *** |
915/1010 | 123/169 | 2790/2820 | 1~230 | 50/60 | 0.54/0.70 [A] | +50 | -25 | 51/52 | IPX4/IP44 | 7 |
|
VKVz 2E 250 |
1450/1320 | 184/232 | 2480/2320 | 1~230 | 50/60 | 0.81/0.90 [A] | +50 | -25 | 54/53 | IPX4/IP44 | 9 |
|
VKVz 4E 310** |
2265/2425 | 141/195 | 1420/1740 | 1~230 | 50/60 | 0.64/0.87 [A] | +50 | -25 | 47/49 | IPX4/IP54 | 20 |
|
VKVz 4D 310* ** |
2300/2442 | 155/202 | 1410/1550 | 3~400 | 50/60 | 0.29/0.32 | +50 | -25 | 47/48 | IPX4/IP54 | 19 |
|
VKVz 4E 355 |
2480/2976 | 219/304 | 1420/1580 | 1~230 | 50/60 | 0.96/1.33 [A] | +50 | -25 | 51/52 | IPX4/IP54 | 26 |
|
VKVz 4D 355* |
3290/3540 | 264/330 | 1430/1650 | 3~400 | 50/60 | 0.58/0.64 [A] | +60 | -25 | 52/53 | IPX4/IP54 | 26 |
|
VKVz 4E 400 |
3950 | 457 | 1440 | 1~230 | 50 | 2.00 [A] | +60 | -25 | 55 | IPX4/IP54 | 33 |
|
VKVz 4D 400 |
3950 | 420 | 1440 | 3~400 | 50 | 0.99 [A] | +60 | -25 | 55 | IPX4/IP54 | 33 |
|
VKVz 4E 450 |
6180 | 749 | 1400 | 1~230 | 50 | 3.35 [A] | +60 | -25 | 58 | IPX4/IP54 | 41 |
|
VKVz 4D 450* |
5920 | 755 | 1440 | 1~230 | 50 | 1.50 [A] | +50 | -25 | 57 | IPX4/IP54 | 41 |
|
VKVz 4D 500* ** |
8435 | 1527 | 1460 | 3~400 | 50 | 2.64 [A] | +50 | -25 | 62 | IPX4/IP54 | 52 |
|
VKVz 6E 500 |
5680/6532 | 407/673 | 970/1120 | 3~400 | 50/60 | 1.81/3.05 [A] | +60 | -25 | 52/54 | IPX4/IP54 | 52 |
|
VKVz 4D 560* |
13560 | 1970 | 1400 | 3~400 | 50 | 3.36 [A] | +50 | -25 | 66 | IPX4/IP54 | 63 |
|
VKVz 6D 630* ** |
12640 | 1110 | 957 | 3~400 | 50 | 2.42 [A] | +50 | -25 | 64 | IPX4/IP54 | 81 |
|
VKVz 6D 710* ** |
17010 | 2583 | 945 | 3~400 | 50 | 4.87 [A] | +70 | -25 | 67 | IPX4/IP54 | 114 |
