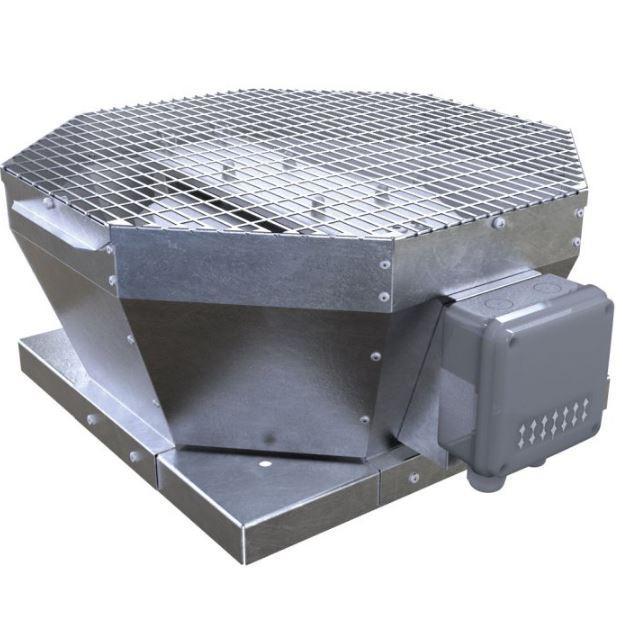

Wentylator dachowy VKVz EC
Zastosowanie silników EC redukuje zużycie energii o 35% przy jednoczesnym utrzymaniu wysokiego poziomu wydajności i niskiego poziomu hałasu.
Cena od:
1901.09
zł
1545.60 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | VKVz 190 EC | |
|---|---|---|
| Wydajność | (m3/h) | 670 |
| Moc | (W) | 102 |
| Natężenie prądu | (A) | 0,77 |
| Ilość obrotów | (obr./min) | 3520 |
| Napięcie | (V) | 1~230 |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 52 |
| IP | IPX4 | |
| Waga | (kg) | 7 |
| Model | VKVz 225 EC | |
|---|---|---|
| Wydajność | (m3/h) | 1290 |
| Moc | (W) | 101 |
| Natężenie prądu | (A) | 0,80 |
| Ilość obrotów | (obr./min) | 2400 |
| Napięcie | (V) | 1~230 |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 47 |
| IP | IPX4 | |
| Waga | (kg) | 7 |
| Model | VKVz 250 EC | |
|---|---|---|
| Wydajność | (m3/h) | 1470 |
| Moc | (W) | 161 |
| Natężenie prądu | (A) | 1,29 |
| Ilość obrotów | (obr./min) | 3300 |
| Napięcie | (V) | 1~230 |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 54 |
| IP | IPX4 | |
| Waga | (kg) | 11 |
| Model | VKVz 280 EC | |
|---|---|---|
| Wydajność | (m3/h) | 2330 |
| Moc | (W) | 182 |
| Natężenie prądu | (A) | 1,34 |
| Ilość obrotów | (obr./min) | 2610 |
| Napięcie | (V) | 1~200-277 |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 48 |
| IP | IPX4 | |
| Waga | (kg) | 14 |
| Model | VKVz 310 EC | |
|---|---|---|
| Wydajność | (m3/h) | 3100 |
| Moc | (W) | 391 |
| Natężenie prądu | (A) | 1,72 |
| Ilość obrotów | (obr./min) | 2600 |
| Napięcie | (V) | 1~200-277 |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 49 |
| IP | IPX4 | |
| Waga | (kg) | 20 |
| Model | VKVz 355 EC | |
|---|---|---|
| Wydajność | (m3/h) | 3830 |
| Moc | (W) | 669 |
| Natężenie prądu | (A) | 9,36 |
| Ilość obrotów | (obr./min) | 1550 |
| Napięcie | (V) | 1~200-277 |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 51 |
| IP | IPX4 | |
| Waga | (kg) | 23 |
| Model | VKVz 400 EC | |
|---|---|---|
| Wydajność | (m3/h) | 5380 |
| Moc | (W) | 526 |
| Natężenie prądu | (A) | 3,90 |
| Ilość obrotów | (obr./min) | 1450 |
| Napięcie | (V) | 1~200-277 |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 58 |
| IP | IPX4 | |
| Waga | (kg) | 35 |
| Model | VKVz 450 EC | |
|---|---|---|
| Wydajność | (m3/h) | 8110 |
| Moc | (W) | 1323 |
| Natężenie prądu | (A) | 3,27 |
| Ilość obrotów | (obr./min) | 1560 |
| Napięcie | (V) | 3~380-480 |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 63 |
| IP | IPX4 | |
| Waga | (kg) | 44 |
| Model | VKVz 500 EC | |
|---|---|---|
| Wydajność | (m3/h) | 10 900 |
| Moc | (W) | 1350 |
| Natężenie prądu | (A) | 2,08 |
| Ilość obrotów | (obr./min) | 1480 |
| Napięcie | (V) | 3~380-480 |
| Maksymalna temperatura pracy | (C) | +50 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 67 |
| IP | IPX4 | |
| Waga | (kg) | 52 |
| Model | VKVz 560 EC | |
|---|---|---|
| Wydajność | (m3/h) | 13 640 |
| Moc | (W) | 2412 |
| Natężenie prądu | (A) | 3,83 |
| Ilość obrotów | (obr./min) | 1540 |
| Napięcie | (V) | 3~380-480 |
| Maksymalna temperatura pracy | (C) | +60 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 69 |
| IP | IPX4 | |
| Waga | (kg) | 63 |
| Model | VKVz 630 EC | |
|---|---|---|
| Wydajność | (m3/h) | 18 270 |
| Moc | (W) | 2973 |
| Natężenie prądu | (A) | 4,66 |
| Ilość obrotów | (obr./min) | 1450 |
| Napięcie | (V) | 3~380-480 |
| Maksymalna temperatura pracy | (C) | +55 |
| Minimalna temperatura pracy | (C) | -25 |
| Poziom hałasu | (dB(A)/3m) | 71 |
| IP | IPX4 | |
| Waga | (kg) | 80 |
Pobierz kartę produktu
Zastosowanie
Wentylatory dachowe serii VKVz EC i VKHz EC wykorzystywane są w wywiewnej wentylacji pomieszczeń wymagających energooszczędnych rozwiązań, przy zachowaniu efektywnej wymiany powietrza. Zastosowanie silników EC redukuje zużycie energii o 35% przy jednoczesnym utrzymaniu wysokiego poziomu wydajności i niskiego poziomu hałasu. Zalecane do instalacji w obiektach użytku publicznego takich jak banki, supermarkety, sklepy, restauracje. Wentylatory przeznaczone są do montażu na podstawach dachowych lub tłumiących.
Konstrukcja
Obudowa wykonana jest ze stali ocynkowanej.
Silnik
W wentylatorach zastosowane są silniki prądu stałego o wysokiej sprawności, z zewnętrznym wirnikiem, wyposażone w wentylator z łopatkami zagiętymi do tyłu. Tego typu silniki są na dzień dzisiejszy najlepszym rozwiązaniem w dziedzinie oszczędzania energii. Silniki elektro-komutatorowe (EC) charakteryzują się wysoką sprawnością i optymalnym sterowaniem w całym spektrum obrotów. Niewątpliwą zaletą silnika EC jest jego wysoki KPD (dochodzący do 90%).
Regulacja prędkości
Włączenie wentylatora i sterowanie jego wydajnością odbywa się przy pomocy zewnętrznego sygnału sterującego 0-10 V (na przykład za pomocą regulatora dla silników EC). Regulowanie wydajnością może odbywać się w zależności od poziomu temperatury, ciśnienia, zadymienia lub innych parametrów systemu. Przy zmianie wartości parametru sterującego silnik EC zmienia prędkość obrotową, dostosowując ją do wymagań systemu. Regulacja jest możliwa zarówno w sieciach 50 Hz jak i 60 Hz. Możliwe jest także centralne sterowanie wentylatorami w ramach zintegrowanej sieci, przy zastosowaniu odpowiedniego oprogramowania.
Montaż
Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej (izolowanej lub tłumiącej), ustawionej bezpośrednio nad kanałem wentylacyjnym. Do połączenia z kanałem wentylacyjnym służą następujące akcesoria: zawór zwrotny KKV, łącznik kanałów elastycznych GVK, oraz kołnierz FVK. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i schematem elektrycznym znajdują-cym się w DTR.
Zastosowanie
Wentylatory dachowe serii VKVz EC i VKHz EC wykorzystywane są w wywiewnej wentylacji pomieszczeń wymagających energooszczędnych rozwiązań, przy zachowaniu efektywnej wymiany powietrza. Zastosowanie silników EC redukuje zużycie energii o 35% przy jednoczesnym utrzymaniu wysokiego poziomu wydajności i niskiego poziomu hałasu. Zalecane do instalacji w obiektach użytku publicznego takich jak banki, supermarkety, sklepy, restauracje. Wentylatory przeznaczone są do montażu na podstawach dachowych lub tłumiących.
Konstrukcja
Obudowa wykonana jest ze stali ocynkowanej.
Silnik
W wentylatorach zastosowane są silniki prądu stałego o wysokiej sprawności, z zewnętrznym wirnikiem, wyposażone w wentylator z łopatkami zagiętymi do tyłu. Tego typu silniki są na dzień dzisiejszy najlepszym rozwiązaniem w dziedzinie oszczędzania energii. Silniki elektro-komutatorowe (EC) charakteryzują się wysoką sprawnością i optymalnym sterowaniem w całym spektrum obrotów. Niewątpliwą zaletą silnika EC jest jego wysoki KPD (dochodzący do 90%).
Regulacja prędkości
Włączenie wentylatora i sterowanie jego wydajnością odbywa się przy pomocy zewnętrznego sygnału sterującego 0-10 V (na przykład za pomocą regulatora dla silników EC). Regulowanie wydajnością może odbywać się w zależności od poziomu temperatury, ciśnienia, zadymienia lub innych parametrów systemu. Przy zmianie wartości parametru sterującego silnik EC zmienia prędkość obrotową, dostosowując ją do wymagań systemu. Regulacja jest możliwa zarówno w sieciach 50 Hz jak i 60 Hz. Możliwe jest także centralne sterowanie wentylatorami w ramach zintegrowanej sieci, przy zastosowaniu odpowiedniego oprogramowania.
Montaż
Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej (izolowanej lub tłumiącej), ustawionej bezpośrednio nad kanałem wentylacyjnym. Do połączenia z kanałem wentylacyjnym służą następujące akcesoria: zawór zwrotny KKV, łącznik kanałów elastycznych GVK, oraz kołnierz FVK. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i schematem elektrycznym znajdują-cym się w DTR.

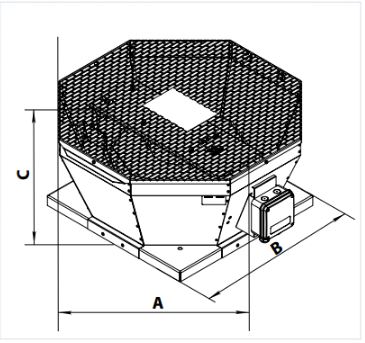

| A (mm) | B (mm) | C (mm) | |
|---|---|---|---|
VKVz 190 EC |
417 | 354 | 166 |
|
VKVz 225 EC |
417 | 355 | 210 |
|
VKVz 250 EC |
481 | 425 | 236 |
|
VKVz 280 EC |
547 | 425 | 274 |
|
VKVz 310 EC |
613 | 477 | 296 |
|
VKVz 355 EC |
738 | 598 | 326 |
|
VKVz 400 EC |
738 | 598 | 371 |
|
VKVz 450 EC |
738 | 668 | 425 |
|
VKVz 500 EC |
859 | 668 | 455 |
|
VKVz 560 EC |
859 | 833 | 478 |
|
VKVz 630 EC |
951 | 890 | 530 |
| Wydajność (m3/h) | Moc (W) | Natężenie prądu (A) | Ilość obrotów (obr./min) | Napięcie (V) | Maksymalna temperatura pracy (C) | Minimalna temperatura pracy (C) | Poziom hałasu (dB(A)/3m) | IP | Waga (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
| VKVz 190 EC | 670 | 102 | 0,77 | 3520 | 1~230 | +60 | -25 | 52 | IPX4 | 7 |
| VKVz 225 EC | 1290 | 101 | 0,80 | 2400 | 1~230 | +60 | -25 | 47 | IPX4 | 7 |
| VKVz 250 EC | 1470 | 161 | 1,29 | 3300 | 1~230 | +60 | -25 | 54 | IPX4 | 11 |
| VKVz 280 EC | 2330 | 182 | 1,34 | 2610 | 1~200-277 | +60 | -25 | 48 | IPX4 | 14 |
| VKVz 310 EC | 3100 | 391 | 1,72 | 2600 | 1~200-277 | +60 | -25 | 49 | IPX4 | 20 |
| VKVz 355 EC | 3830 | 669 | 9,36 | 1550 | 1~200-277 | +60 | -25 | 51 | IPX4 | 23 |
| VKVz 400 EC | 5380 | 526 | 3,90 | 1450 | 1~200-277 | +60 | -25 | 58 | IPX4 | 35 |
| VKVz 450 EC | 8110 | 1323 | 3,27 | 1560 | 3~380-480 | +60 | -25 | 63 | IPX4 | 44 |
| VKVz 500 EC | 10 900 | 1350 | 2,08 | 1480 | 3~380-480 | +50 | -25 | 67 | IPX4 | 52 |
| VKVz 560 EC | 13 640 | 2412 | 3,83 | 1540 | 3~380-480 | +60 | -25 | 69 | IPX4 | 63 |
| VKVz 630 EC | 18 270 | 2973 | 4,66 | 1450 | 3~380-480 | +55 | -25 | 71 | IPX4 | 80 |
