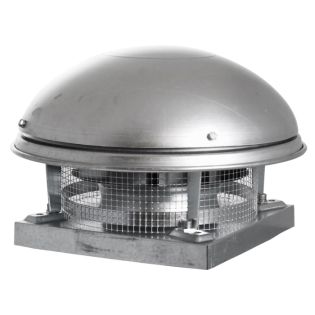

Wentylator dachowy CTHB/CTHT przeznaczony do pracy ciągłej w wysokich temperaturach
Wentylator dachowy przeznaczony do pracy ciągłej w wysokich temperaturach. Ze względu na wysoką odporność temperaturową zalecane zwłaszcza jako odciągi z nad rusztów, z okapów w przemyśle mięsnym oraz gastronomii.
Cena od:
3620.77
zł
2943.72 zł netto
* towar dostępny na indywidualne zamówienie.
INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711
- Parametry
- Opis
- Wymiary
- Dane techniczne podstawowe
- Do pobrania
| Model | CTHB/4-180N |
|
|---|---|---|
| Wydajność | (m3/h) | 900 |
| Maksymalne ciśnienie | (Pa) | 142 |
| Moc | (W) | 65 |
| Natężenie prądu | (A) | 0.3 |
| Ilość obrotów | (obr./min) | 1290 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 200 |
| Minimalna temperatura pracy | (C) | -40 |
| Poziom hałasu | (dB(A)/3m) | 48 |
| Waga | (kg) | 10.8 |
| Model | CTHB/4-200N |
|
|---|---|---|
| Wydajność | (m3/h) | 1260 |
| Maksymalne ciśnienie | (Pa) | 190 |
| Moc | (W) | 87 |
| Natężenie prądu | (A) | 0.4 |
| Ilość obrotów | (obr./min) | 1410 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 200 |
| Minimalna temperatura pracy | (C) | -40 |
| Poziom hałasu | (dB(A)/3m) | 53 |
| Waga | (kg) | 18 |
| Model | CTHB/4-250N |
|
|---|---|---|
| Wydajność | (m3/h) | 2750 |
| Maksymalne ciśnienie | (Pa) | 325 |
| Moc | (W) | 295 |
| Natężenie prądu | (A) | 1.3 |
| Ilość obrotów | (obr./min) | 1400 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 120 |
| Minimalna temperatura pracy | (C) | -40 |
| Poziom hałasu | (dB(A)/3m) | 58 |
| Waga | (kg) | 32 |
| Model | CTHB/4-315N |
|
|---|---|---|
| Wydajność | (m3/h) | 4440 |
| Maksymalne ciśnienie | (Pa) | 410 |
| Moc | (W) | 583 |
| Natężenie prądu | (A) | 2.6 |
| Ilość obrotów | (obr./min) | 1410 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 120 |
| Minimalna temperatura pracy | (C) | -40 |
| Poziom hałasu | (dB(A)/3m) | 65 |
| Waga | (kg) | 35 |
| Model | CTHB/4-400N |
|
|---|---|---|
| Wydajność | (m3/h) | 7120 |
| Maksymalne ciśnienie | (Pa) | 625 |
| Moc | (W) | 1168 |
| Natężenie prądu | (A) | 5.1 |
| Ilość obrotów | (obr./min) | 1410 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 120 |
| Minimalna temperatura pracy | (C) | -40 |
| Poziom hałasu | (dB(A)/3m) | 73 |
| Waga | (kg) | 51.5 |
| Model | CTHB/6-250N |
|
|---|---|---|
| Wydajność | (m3/h) | 1770 |
| Maksymalne ciśnienie | (Pa) | 136 |
| Moc | (W) | 91 |
| Natężenie prądu | (A) | 0.4 |
| Ilość obrotów | (obr./min) | 900 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 120 |
| Minimalna temperatura pracy | (C) | -40 |
| Poziom hałasu | (dB(A)/3m) | 47 |
| Waga | (kg) | 30.5 |
| Model | CTHB/6-315N |
|
|---|---|---|
| Wydajność | (m3/h) | 2900 |
| Maksymalne ciśnienie | (Pa) | 175 |
| Moc | (W) | 179 |
| Natężenie prądu | (A) | 0.8 |
| Ilość obrotów | (obr./min) | 900 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 120 |
| Minimalna temperatura pracy | (C) | -40 |
| Poziom hałasu | (dB(A)/3m) | 53 |
| Waga | (kg) | 33 |
| Model | CTHB/6-400N |
|
|---|---|---|
| Wydajność | (m3/h) | 4640 |
| Maksymalne ciśnienie | (Pa) | 265 |
| Moc | (W) | 353 |
| Natężenie prądu | (A) | 1.6 |
| Ilość obrotów | (obr./min) | 920 |
| Napięcie | (V) | 230 |
| Maksymalna temperatura pracy | (C) | 120 |
| Minimalna temperatura pracy | (C) | -40 |
| Poziom hałasu | (dB(A)/3m) | 61 |
| Waga | (kg) | 46 |
| Model | CTHT/4-180N |
|
|---|---|---|
| Wydajność | (m3/h) | 900 |
| Maksymalne ciśnienie | (Pa) | 136 |
| Moc | (W) | 60 |
| Natężenie prądu | (A) | 0.1 |
| Ilość obrotów | (obr./min) | 1280 |
| Napięcie | (V) | 400 |
| Maksymalna temperatura pracy | (C) | 200 |
| Minimalna temperatura pracy | (C) | -40 |
| Poziom hałasu | (dB(A)/3m) | 48 |
| Waga | (kg) | 10.8 |
Pobierz kartę katalogową
Pobierz instrukcje obsługi
Pobierz deklaracje zgodności
Pobierz atest higieniczny
Pobierz rysunki CAD
Pobierz schemat podłączenia elektrycznego 1
Pobierz schemat podłączenia elektrycznego 2
Pobierz schemat podłączenia elektrycznego 3
ZASTOSOWANIE:
Wentylacja wywiewna:
* Poza modelami 180 i 200.
** Po podłączeniu zabezpieczenia termicznego instalacja elektryczna musi być wyposażona w system bezpieczeństwa, który w przypadku pożaru pozwala na uruchomienie maksymalnej prędkości wentylatorów bez względu na aktualny stan zabezpieczenia termicznego.
*** W przypadku korzystania ze sterownika prędkości instalacja elektryczna musi być wyposażona w system bezpieczeństwa, który pozwala, w przypadku pożaru, na uruchomienie maksymalnej prędkości wentylatorów.
Pobierz instrukcje obsługi
Pobierz deklaracje zgodności
Pobierz atest higieniczny
Pobierz rysunki CAD
Pobierz schemat podłączenia elektrycznego 1
Pobierz schemat podłączenia elektrycznego 2
Pobierz schemat podłączenia elektrycznego 3
ZASTOSOWANIE:
Wentylacja wywiewna:
- magazynów, hal sklepowych i przemysłowych,
- budynków gospodarczych w rolnictwie, itp.,
- odciągi z nad rusztów, z okapów w przemyśle mięsnym oraz gastronomii,
- odciągi pary wodnej i mgły z zanieczyszczeniami tłuszczowymi (wersja w wyrzutem pionowym),
- wyciągu dymu z kominków (modele 180-225),
- wentylacja pożarowa (F400/120)*.
- podstawa z ocynkowanej blachy stalowej,
- wirnik promieniowy z łopatkami zakrzywionymi do tyłu wykonany z ocynkowanej blachy stalowej,
- osłona wykonana z pręta aluminiowego,
- wszystkie modele są wyposażone w osłony przeciw ptakom.
- jednofazowy, jednobiegowy silnik 220–240V, 50Hz (CTHB),
- trójfazowy jednobiegowy silnik 220-240/400-415V-50Hz (CTHT, CTVT),
- trójfazowy 2-biegowy silnik 380–415V 50Hz, 4–8 biegunów,
- klasa izolacji F,
- stopień IP 55,
- termiczne zabezpieczenie przed przeciążeniem**,
- regulacja napięciowa (silniki jednofazowe)***,
- regulacja częstotliwościowa i napięciowa (silniki trójfazowe)***.
* Poza modelami 180 i 200.
** Po podłączeniu zabezpieczenia termicznego instalacja elektryczna musi być wyposażona w system bezpieczeństwa, który w przypadku pożaru pozwala na uruchomienie maksymalnej prędkości wentylatorów bez względu na aktualny stan zabezpieczenia termicznego.
*** W przypadku korzystania ze sterownika prędkości instalacja elektryczna musi być wyposażona w system bezpieczeństwa, który pozwala, w przypadku pożaru, na uruchomienie maksymalnej prędkości wentylatorów.

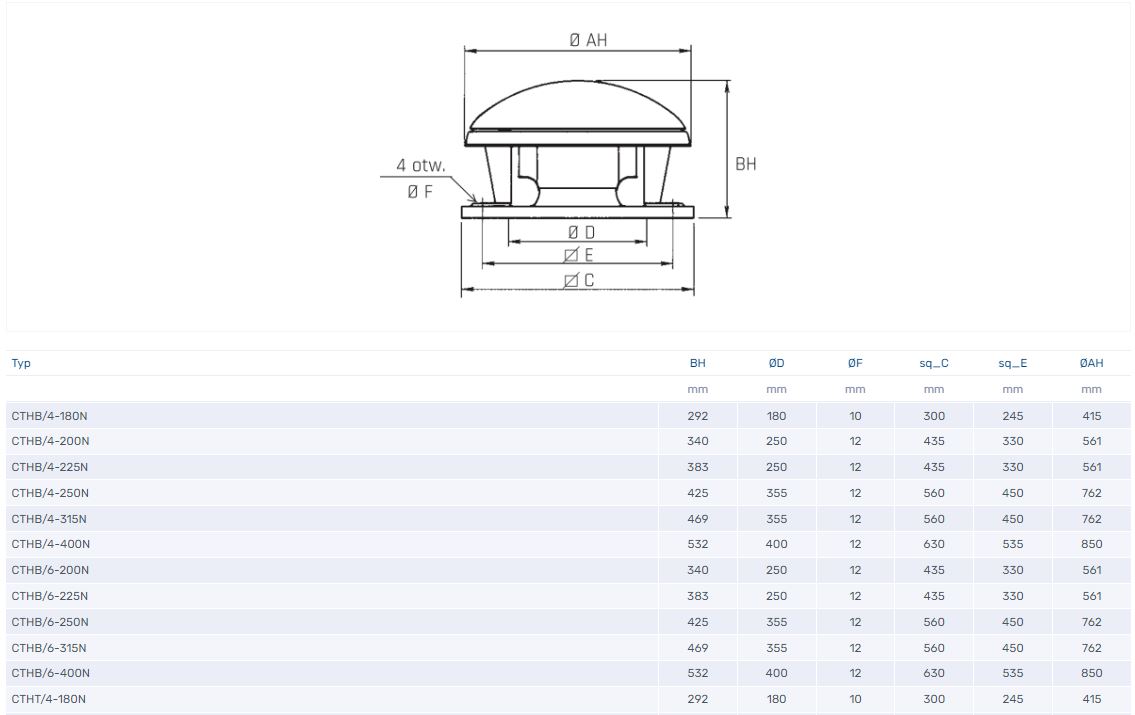

| Wymiary mm | |
|---|---|
CTHB/4-180N |
<- Wymiary prezentuje grafika |
|
CTHB/4-200N |
<- Wymiary prezentuje grafika |
|
CTHB/4-250N |
<- Wymiary prezentuje grafika |
|
CTHB/4-315N |
<- Wymiary prezentuje grafika |
|
CTHB/4-400N |
<- Wymiary prezentuje grafika |
|
CTHB/6-250N |
<- Wymiary prezentuje grafika |
|
CTHB/6-315N |
<- Wymiary prezentuje grafika |
|
CTHB/6-400N |
<- Wymiary prezentuje grafika |
|
CTHT/4-180N |
<- Wymiary prezentuje grafika |
| Wydajność (m3/h) | Maksymalne ciśnienie (Pa) | Moc (W) | Natężenie prądu (A) | Ilość obrotów (obr./min) | Napięcie (V) | Maksymalna temperatura pracy (C) | Minimalna temperatura pracy (C) | Poziom hałasu (dB(A)/3m) | Waga (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
|

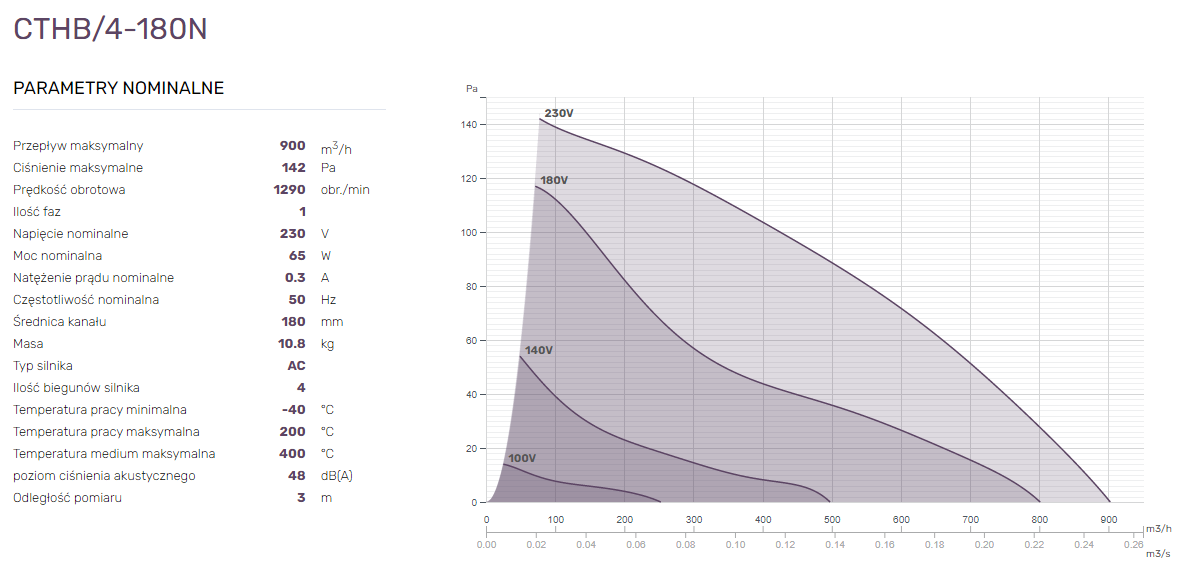

CTHB/4-180N |
900 | 142 | 65 | 0.3 | 1290 | 230 | 200 | -40 | 48 | 10.8 |
|

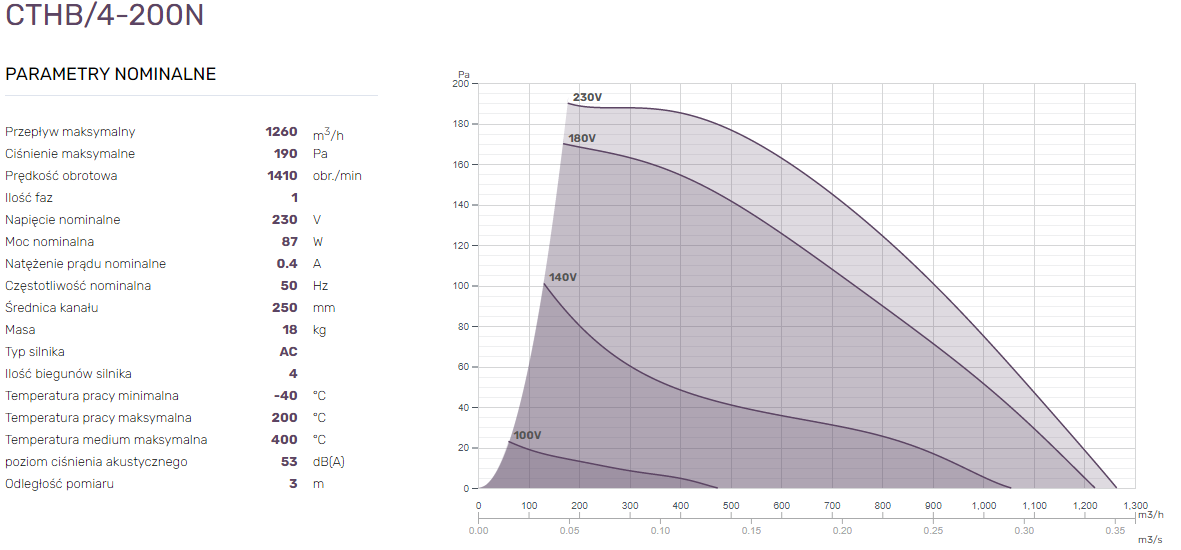

CTHB/4-200N |
1260 | 190 | 87 | 0.4 | 1410 | 230 | 200 | -40 | 53 | 18 |
|
CTHB/4-250N |
2750 | 325 | 295 | 1.3 | 1400 | 230 | 120 | -40 | 58 | 32 |
|
CTHB/4-315N |
4440 | 410 | 583 | 2.6 | 1410 | 230 | 120 | -40 | 65 | 35 |
|
CTHB/4-400N |
7120 | 625 | 1168 | 5.1 | 1410 | 230 | 120 | -40 | 73 | 51.5 |
|

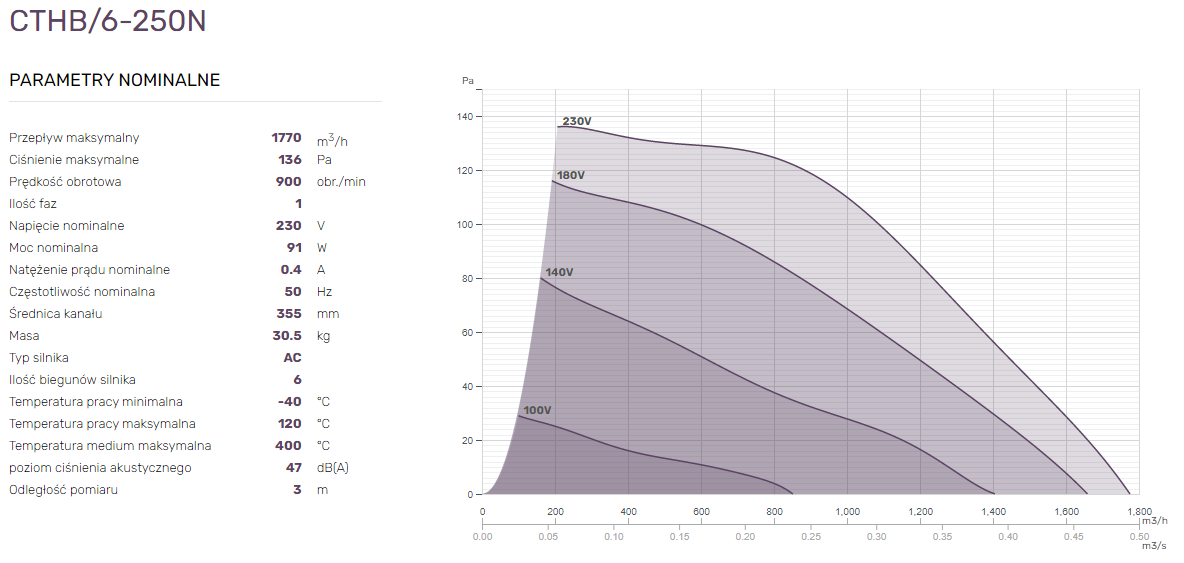

CTHB/6-250N |
1770 | 136 | 91 | 0.4 | 900 | 230 | 120 | -40 | 47 | 30.5 |
|

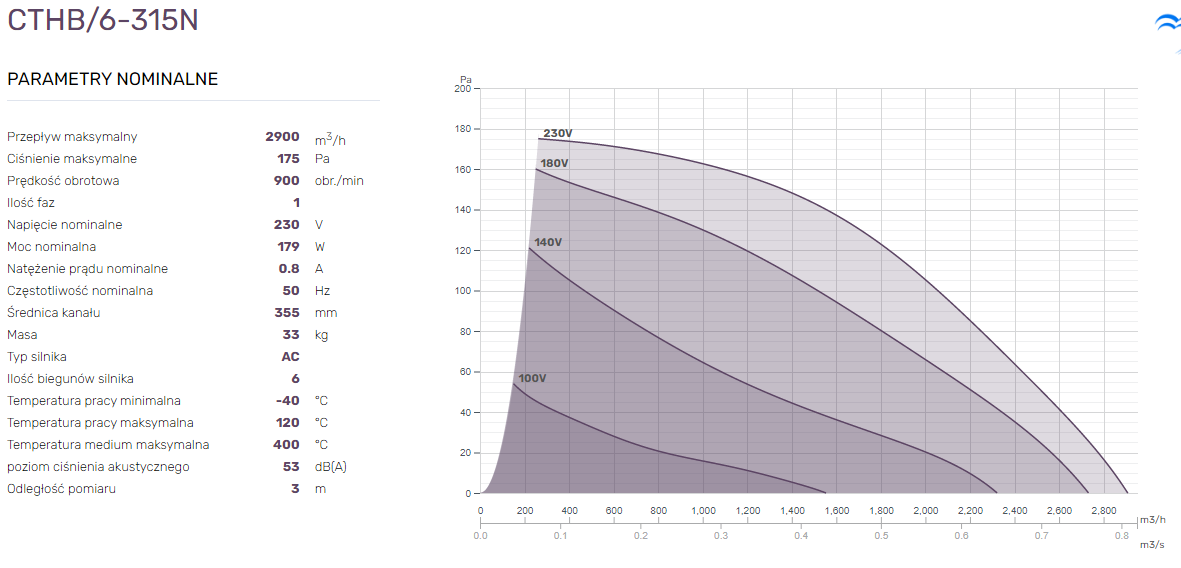

CTHB/6-315N |
2900 | 175 | 179 | 0.8 | 900 | 230 | 120 | -40 | 53 | 33 |
|
CTHB/6-400N |
4640 | 265 | 353 | 1.6 | 920 | 230 | 120 | -40 | 61 | 46 |
|

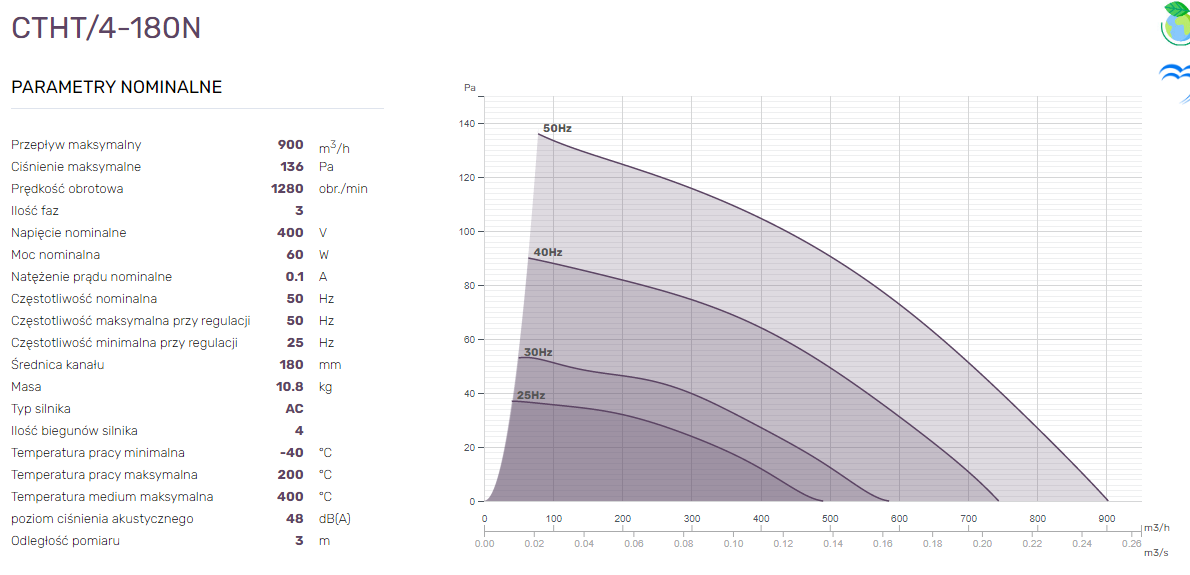

CTHT/4-180N |
900 | 136 | 60 | 0.1 | 1280 | 400 | 200 | -40 | 48 | 10.8 |
