VILPE E220P/Ø160/500 Roof Fan – izolowany wentylator dachowy Ø160 mm

VILPE E220P/Ø160/500 Roof Fan to izolowany wentylator dachowy wyposażony w silnik prądu przemiennego AC, przeznaczony do systemów wentylacji mechanicznej. Model posiada wewnętrzny przewód wykonany z ocynkowanej blachy stalowej oraz uszczelkę wargową, która ułatwia szczelne połączenie wentylatora z instalacją wentylacyjną.

Wentylator VILPE E220P/Ø160/500 może współpracować z kompatybilnym regulatorem VILPE Controller AC, umożliwiającym sterowanie pracą urządzenia. Model posiada przyłącze kanału o średnicy Ø160 mm, zewnętrzną średnicę około 225 mm oraz wysokość około 500 mm ponad powierzchnię dachu.

Do kompletnego montażu wymagane jest zastosowanie odpowiedniego przejścia dachowego VILPE, dobranego do rodzaju pokrycia dachowego.

Zastosowanie VILPE E220P/Ø160/500

VILPE E220P/Ø160/500 został przeznaczony do zastosowania w systemach mechanicznej wentylacji wywiewnej. Wentylator dachowy odpowiada za wymuszenie przepływu powietrza przez instalację i jego odprowadzenie na zewnątrz budynku.

Urządzenie może być stosowane w:

• systemach wentylacji mechanicznej,

• instalacjach wentylacji wywiewnej,

• instalacjach z przewodami Ø160 mm,

• systemach wyposażonych w sterowanie AC,

• instalacjach wymagających zastosowania izolowanego wentylatora dachowego,

• systemach wentylacyjnych zakończonych ponad powierzchnią dachu.

Dobór wentylatora powinien uwzględniać parametry projektowanej instalacji, wymagany przepływ powietrza oraz opory występujące w przewodach i elementach systemu.

Silnik AC

Wentylator E220P/Ø160/500 został wyposażony w silnik AC, czyli silnik prądu przemiennego. Jest to rozwiązanie stosowane w wentylatorach przeznaczonych do mechanicznego odprowadzania powietrza.

Urządzenie może być sterowane za pomocą kompatybilnego regulatora VILPE Controller AC. Pozwala to na dostosowanie pracy wentylatora do parametrów konkretnej instalacji.

Przed zastosowaniem regulatora należy sprawdzić jego kompatybilność z wentylatorem oraz wymagania dotyczące instalacji elektrycznej.

Izolowana konstrukcja

VILPE E220P/Ø160/500 jest izolowanym wentylatorem dachowym, przeznaczonym do montażu na zewnątrz budynku.

Izolowana konstrukcja została zastosowana w celu ograniczenia wpływu warunków zewnętrznych na elementy instalacji znajdujące się w obrębie wentylatora. Rozwiązanie jest przeznaczone do systemów, w których urządzenie znajduje się ponad powierzchnią dachu.

Wewnętrzny przewód z ocynkowanej stali

Wewnętrzny przewód wentylatora wykonano z ocynkowanej blachy stalowej. Materiał ten umożliwia wykonanie trwałego połączenia z instalacją wentylacyjną.

Przewód posiada średnicę Ø160 mm, dzięki czemu jest przeznaczony do współpracy z kanałami wentylacyjnymi o odpowiednim wymiarze.

Zastosowanie stalowego przewodu wewnętrznego pozwala na wykorzystanie wentylatora w instalacjach, w których wymagane jest połączenie z metalowymi elementami kanałów wentylacyjnych.

Uszczelka wargowa

Wewnętrzny przewód został wyposażony w uszczelkę wargową, która ułatwia wykonanie połączenia z odpowiednim elementem instalacji wentylacyjnej.

Podczas montażu należy zwrócić uwagę na prawidłowe osadzenie przewodu oraz odpowiednie dopasowanie wszystkich elementów systemu. Połączenia powinny być wykonane zgodnie z instrukcją producenta.

Wentylator dachowy Ø160 mm

Model E220P/Ø160/500 posiada przyłącze kanału o średnicy 160 mm. Zewnętrzna średnica wentylatora wynosi około 225 mm, natomiast wysokość urządzenia ponad powierzchnią dachu to około 500 mm.

Najważniejsze wymiary produktu:

• średnica kanału: Ø160 mm,

• średnica zewnętrzna: Ø225 mm,

• wysokość ponad dachem: około 500 mm.

Podczas projektowania instalacji należy uwzględnić zarówno średnicę przewodu, jak i zewnętrzne wymiary wentylatora oraz wymagania dotyczące miejsca montażu.

Wentylator dachowy do wentylacji mechanicznej

VILPE E220P/Ø160/500 może być stosowany jako element mechanicznej wentylacji wywiewnej. Wentylator zamontowany na dachu umożliwia wymuszenie przepływu powietrza w instalacji i odprowadzenie go ponad powierzchnię dachu.

Dachowy montaż urządzenia pozwala na zakończenie przewodu wentylacyjnego poza budynkiem. W zależności od projektu wentylator może współpracować z kanałami prowadzonymi przez poszczególne kondygnacje lub przestrzenie techniczne budynku.

Przed zastosowaniem urządzenia należy określić wymagany przepływ powietrza oraz uwzględnić opory wszystkich elementów instalacji.

VILPE Controller AC

E220P/Ø160/500 może współpracować z VILPE Controller AC, czyli kompatybilnym regulatorem przeznaczonym do wentylatorów z silnikiem AC.

Zastosowanie odpowiedniego regulatora pozwala na sterowanie pracą wentylatora zgodnie z wymaganiami instalacji. Przed montażem należy sprawdzić zgodność regulatora z konkretnym modelem wentylatora oraz parametry zasilania.

Montaż na dachu

Wentylator VILPE E220P/Ø160/500 jest przeznaczony do montażu dachowego. Do prawidłowego wykonania instalacji należy zastosować odpowiednie przejście dachowe VILPE.

Przejście należy dobrać w zależności od:

• rodzaju pokrycia dachowego,

• konstrukcji dachu,

• miejsca montażu,

• średnicy przewodu,

• wymagań konkretnego systemu wentylacyjnego.

Przejście dachowe nie jest częścią zestawu i należy zakupić je osobno.

Odpowiednio dobrane przejście dachowe umożliwia prawidłowe połączenie wentylatora z konstrukcją dachu oraz wykonanie przejścia instalacji przez połać dachową.

Dane techniczne VILPE E220P/Ø160/500

• Nazwa produktu: E220P/Ø160/500 Roof Fan

• Producent: VILPE

• Typ produktu: izolowany wentylator dachowy

• Zastosowanie: wentylacja mechaniczna / wentylacja wywiewna

• Typ silnika: AC, silnik prądu przemiennego

• Średnica kanału: Ø160 mm

• Średnica zewnętrzna: Ø225 mm

• Wysokość ponad dachem: około 500 mm

• Materiał przewodu wewnętrznego: ocynkowana blacha stalowa

• Uszczelnienie: uszczelka wargowa

• Sterowanie: VILPE Controller AC

• Kolor: czarny

• Kod koloru: RR33 / RAL9005

• Numer produktu: 73472

• EAN: 6417323734729

• Waga brutto: 6,362 kg

• Waga netto: 5,554 kg

Zawartość zestawu

W zestawie znajduje się:

• wentylator dachowy VILPE E220P/Ø160/500,

• śruby montażowe,

• instrukcja instalacji,

• instrukcja obsługi i konserwacji.

Do kompletnej instalacji należy dodatkowo zastosować odpowiednie przejście dachowe VILPE, dobrane do rodzaju zastosowanego pokrycia dachowego.

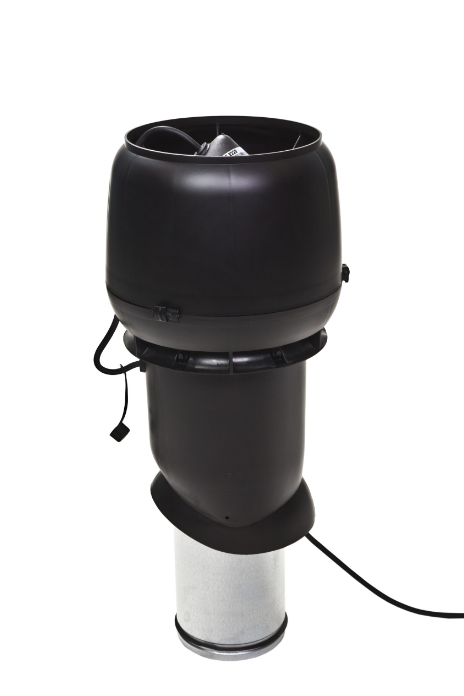

Kolor czarny RR33 / RAL9005

Wentylator VILPE E220P/Ø160/500 jest dostępny w kolorze czarnym, oznaczonym jako RR33 / RAL9005.

Kolor urządzenia może być dopasowany do czarnych elementów pokrycia dachowego oraz pozostałych elementów instalacji dachowej. Przy wyborze przejścia dachowego należy uwzględnić rodzaj i kolor zastosowanego pokrycia.

Informacje dotyczące instalacji

Przed rozpoczęciem montażu należy zapoznać się z instrukcją producenta i sprawdzić wymagania dotyczące instalacji wentylacyjnej oraz elektrycznej.

Podczas planowania montażu należy uwzględnić:

• średnicę kanału Ø160 mm,

• zewnętrzną średnicę urządzenia Ø225 mm,

• wysokość około 500 mm ponad dachem,

• rodzaj pokrycia dachowego,

• odpowiedni model przejścia dachowego VILPE,

• sposób prowadzenia przewodów,

• wymagany przepływ powietrza,

• sposób sterowania wentylatorem,

• dostęp do urządzenia podczas prac serwisowych.

Montaż oraz podłączenie elektryczne powinny zostać wykonane zgodnie z instrukcją producenta i obowiązującymi wymaganiami technicznymi.

VILPE E220P/Ø160/500 – izolowany wentylator dachowy

VILPE E220P/Ø160/500 Roof Fan to izolowany wentylator dachowy z silnikiem AC, przeznaczony do mechanicznej wentylacji wywiewnej. Model posiada wewnętrzny przewód z ocynkowanej blachy stalowej o średnicy Ø160 mm, wyposażony w uszczelkę wargową ułatwiającą połączenie z instalacją wentylacyjną.

Wentylator ma zewnętrzną średnicę około 225 mm oraz wysokość około 500 mm ponad powierzchnią dachu. Może współpracować z regulatorem VILPE Controller AC i wymaga zastosowania odpowiedniego przejścia dachowego VILPE, dobranego do rodzaju pokrycia dachowego.
