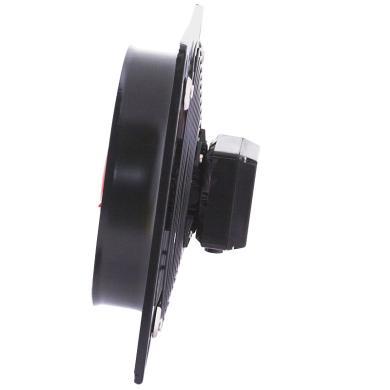

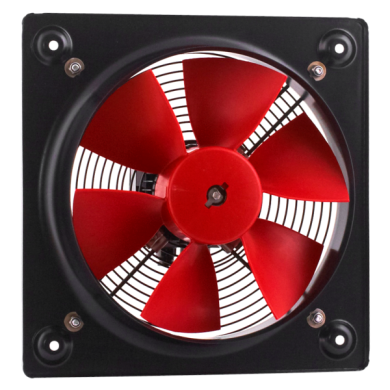

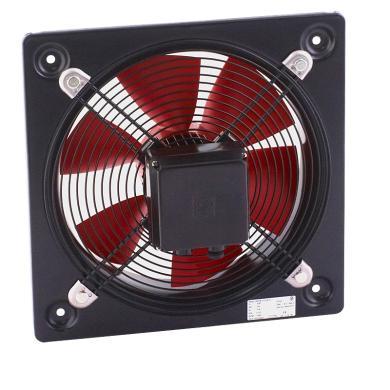

Wentylatory osiowe ścienne Compact HCFT/B

Wybierz wersję - Tabela cenowa

Nazwa produktu	Cena netto
Compact HCFB/4-250/H	1330.08 zł
Compact HCFB/4-315/H	1373.17 zł
Compact HCFB/4-355/H	1739.84 zł
Compact HCFB/4-400/H	1867.48 zł
Compact HCFB/4-450/H	2472.36 zł
Compact HCFB/4-500/H	2720.33 zł
Compact HCFT/4-250/H	1263.41 zł
Compact HCFT/4-315/H	1291.06 zł
Compact HCFT/4-355/H	1632.52 zł
Compact HCFT/4-400/H	1700.81 zł
Compact HCFT/4-450/H	2308.13 zł
Compact HCFT/4-500/H*	2570.73 zł
Compact HCFT/4-560/H	3717.89 zł
Compact HCFT/4-630/H*	4124.39 zł

Cena od:

1554.00 zł

1263.41 zł netto

Towar dostępny
21Dni na zwrot
Zamówienie indywidualne
15złMinimalny koszt wysyłki

* towar dostępny na indywidualne zamówienie.

INDYWIDUALNE RABATY DOTYCZĄCE WYBRANYCH PRODUKTÓW NA ZAPYTANIE! Infolinia: +48 690 912 711

Dodaj do porównania

Parametry
Opis
Wymiary
Dane techniczne podstawowe
Do pobrania

Model	Compact HCFB/4-250/H
Wydajność	(m3/h)	1090
Ciśnienie statyczne	Pa	42
Moc	(W)	77
Natężenie prądu	(A)	0,3
Ilość obrotów	(obr./min)	1380
Napięcie	(V)	230
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	49
IP		55, 65
Waga	(kg)	5

Model	Compact HCFB/4-315/H
Wydajność	(m3/h)	2220
Ciśnienie statyczne	Pa	65
Moc	(W)	125
Natężenie prądu	(A)	0,6
Ilość obrotów	(obr./min)	1340
Napięcie	(V)	230
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	55
IP		55, 65
Waga	(kg)	7

Model	Compact HCFB/4-355/H
Wydajność	(m3/h)	3470
Ciśnienie statyczne	Pa	85
Moc	(W)	168
Natężenie prądu	(A)	0,7
Ilość obrotów	(obr./min)	1415
Napięcie	(V)	230
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	59
IP		55, 65
Waga	(kg)	8

Model	Compact HCFB/4-400/H
Wydajność	(m3/h)	4920
Ciśnienie statyczne	Pa	105
Moc	(W)	271
Natężenie prądu	(A)	1,2
Ilość obrotów	(obr./min)	1420
Napięcie	(V)	230
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	62
IP		55, 65
Waga	(kg)	9

Model	Compact HCFB/4-450/H
Wydajność	(m3/h)	6830
Ciśnienie statyczne	Pa	140
Moc	(W)	471
Natężenie prądu	(A)	2
Ilość obrotów	(obr./min)	1380
Napięcie	(V)	230
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	65
IP		55, 65
Waga	(kg)	13

Model	Compact HCFB/4-500/H
Wydajność	(m3/h)	9140
Ciśnienie statyczne	Pa	150
Moc	(W)	671
Natężenie prądu	(A)	2,9
Ilość obrotów	(obr./min)	1400
Napięcie	(V)	230
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	68
IP		55, 65
Waga	(kg)	16

Model	Compact HCFT/4-250/H
Wydajność	(m3/h)	1110
Ciśnienie statyczne	Pa	44
Moc	(W)	73
Natężenie prądu	(A)	0,2
Ilość obrotów	(obr./min)	1330
Napięcie	(V)	400
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	49
IP		55, 65
Waga	(kg)	5

Model	Compact HCFT/4-315/H
Wydajność	(m3/h)	2170
Ciśnienie statyczne	Pa	63
Moc	(W)	124
Natężenie prądu	(A)	0,3
Ilość obrotów	(obr./min)	1340
Napięcie	(V)	400
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	55
IP		55, 65
Waga	(kg)	7

Model	Compact HCFT/4-355/H
Wydajność	(m3/h)	3550
Ciśnienie statyczne	Pa	90
Moc	(W)	171
Natężenie prądu	(A)	0,5
Ilość obrotów	(obr./min)	1385
Napięcie	(V)	400
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	59
IP		55, 65
Waga	(kg)	8

Model	Compact HCFT/4-400/H
Wydajność	(m3/h)	4790
Ciśnienie statyczne	Pa	98
Moc	(W)	250
Natężenie prądu	(A)	0,6
Ilość obrotów	(obr./min)	1370
Napięcie	(V)	400
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	62
IP		55, 65
Waga	(kg)	9

Model	Compact HCFT/4-450/H
Wydajność	(m3/h)	6640
Ciśnienie statyczne	Pa	130
Moc	(W)	449
Natężenie prądu	(A)	0,8
Ilość obrotów	(obr./min)	1380
Napięcie	(V)	400
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	65
IP		55, 65
Waga	(kg)	13

Model	Compact HCFT/4-500/H*
Wydajność	(m3/h)	9750
Ciśnienie statyczne	Pa	170
Moc	(W)	767
Natężenie prądu	(A)	2
Ilość obrotów	(obr./min)	1460
Napięcie	(V)	400
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	68
IP		55, 65
Waga	(kg)	16

Model	Compact HCFT/4-560/H
Wydajność	(m3/h)	12500
Ciśnienie statyczne	Pa	180
Moc	(W)	1051
Natężenie prądu	(A)	2,2
Ilość obrotów	(obr./min)	1390
Napięcie	(V)	400
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	70
IP		55, 65
Waga	(kg)	22

Model	Compact HCFT/4-630/H*
Wydajność	(m3/h)	17900
Ciśnienie statyczne	Pa	220
Moc	(W)	1582
Natężenie prądu	(A)	2,9
Ilość obrotów	(obr./min)	1425
Napięcie	(V)	400
Maksymalna temperatura pracy	(C)	70
Minimalna temperatura pracy	(C)	-40
Poziom hałasu	(dB(A)/3m)	73
IP		55, 65
Waga	(kg)	25

Zastosowanie
Wentylacja ogólna pomieszczeń o charakterze użytkowym i przemysłowym.

Przeznaczone do wentylacji:

    hurtowni,
    magazynów,
    warsztatów,
    hal produkcyjnych,
    parkingów,
    lokali handlowych,
    pomieszczeń hodowlanych.

Znajdują zastosowanie w urządzeniach klimatyzacyjnych.

Konstrukcja
Wentylatory osiowe o unikalnej, bardzo zwartej konstrukcji przystosowane do montażu ściennego w dowolnej pozycji. Wirniki z odpornego na działanie promieni UV termoplastu wzmocnionego włóknem szklanym (HCFT/HCFB) lub aluminiowe (HCBT/HCBB), dynamicznie wyważane zgodnie z normą ISO 1940.

Obudowa wytłaczana z blachy stalowej, zabezpieczona kataforetycznie oraz wykończona farbą poliestrową. Elementy złączne ze stali nierdzewnej. Wentylatory mogą pracować w temperaturze -40°C do +70°C (modele Ø800 - Ø1000 zakres temperatury -20°C do +40°C).

Silnik elektryczny
Asynchroniczny, trójfazowy 230/400V 50Hz lub 400V 50Hz oraz jednofazowy 230V 50Hz. Stopień ochrony IP65 (modele Ø800, Ø900, Ø1000 - IP55), klasa izolacji F.

Silnik posiada termiczne zabezpieczenie uzwojenia przed przeciążeniem (z wyjątkiem dwubiegunowych oraz Ø800, Ø900, i Ø1000) i standardowo przystosowany jest do napięciowej regulacji prędkości obrotowej (z wyjątkiem silników dwubiegunowych oraz 4-630, B/710, T/4-710, T/800, T/900 oraz T/1000. Wszystkie modele trójfazowe są przystosowane do regulacji przetwornicą częstotliwości.

Wentylatory z serii Compact są dostępne również w wersji przeciwwybuchowej.

Oznaczenia:

1 2 3 / 4 - 5 / 6 - 7 8
HC B T / 4 - 400 / H -

1. Typ wentylatora
2. Typ wirnika:
   F - z tworzywa sztucznego (standard dla wersji ściennej)
     Ø250 - Ø630 jednoczęsciowy
   Ø710 - Ø1000 oddzielna piasta i łopatki z aluminium
   G - z tworzywa sztucznego (tylko dla wersji z silnikami dwubiegunowymi)
   B - z aluminium
   Ø250 - Ø400 jednoczęściowy
   Ø450 - Ø1000 oddzielna piasta i łopatki
3. Rodzaj zasilania
     B - jednofazowe
     T - trójfazowe
4. Liczba biegunów
     2 - 2800 obr/min - 50 Hz
     4 - 1400 obr/min - 50 Hz
     6 - 900 obr/min - 50 Hz
5. Nominalna średnica wentylatora w mm
6. Rodzaj kąta pochylenia łopatek
     H - duży kąt pochylenia łopatek
     L - mały kąt pochylenia łopatek
7. Kierunek przepływu powietrza
     A - silnik -> wirnik
8. Wersja specjalna (na życzenie)
     EX - wykonanie przeciwwybuchowe
     X - wykonanie bez osłony wlotu
     L - wykonanie wodoodporne

IP 65

	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	J (mm)	K (mm)	L (mm)	M (mm)
Compact HCFB/4-250/H	315	260	220	254	10	122	294	59	53	12	65
Compact HCFB/4-315/H	400	330	280	315	10	122	329	32	68	12	65
Compact HCFB/4-355/H	450	330	315	355	10	129	371	45	75	12	65
Compact HCFB/4-400/H	500	420	355	400	10	129	422	50,5	78	12	65
Compact HCFB/4-450/H	560	480	400	450	10	150	476	48	91	12	65
Compact HCFB/4-500/H	630	560	450	500	10	150	536	44,5	97	12	65
Compact HCFT/4-250/H	315	260	220	254	10	122	294	59	53	12	40
Compact HCFT/4-315/H	400	330	280	315	10	122	329	32	68	12	40
Compact HCFT/4-355/H	450	330	315	355	10	129	371	45	75	12	40
Compact HCFT/4-400/H	500	420	355	400	10	129	422	50,5	78	12	40
Compact HCFT/4-450/H	560	480	400	450	10	150	476	48	91	12	40
Compact HCFT/4-500/H*	630	560	450	500	10	150	536	44,5	97	12	40
Compact HCFT/4-560/H	710	630	510	560	10	218,5	536	110,5	98,5	12	40
Compact HCFT/4-630/H*	800	710	580	630	10	218,5	674	110,5	103	12	40

	Wydajność (m3/h)	Ciśnienie statyczne Pa	Moc (W)	Natężenie prądu (A)	Ilość obrotów (obr./min)	Napięcie (V)	Maksymalna temperatura pracy (C)	Minimalna temperatura pracy (C)	Poziom hałasu (dB(A)/3m)	IP	Waga (kg)
Compact HCFB/4-250/H	1090	42	77	0,3	1380	230	70	-40	49	55, 65	5
Compact HCFB/4-315/H	2220	65	125	0,6	1340	230	70	-40	55	55, 65	7
Compact HCFB/4-355/H	3470	85	168	0,7	1415	230	70	-40	59	55, 65	8
Compact HCFB/4-400/H	4920	105	271	1,2	1420	230	70	-40	62	55, 65	9
Compact HCFB/4-450/H	6830	140	471	2	1380	230	70	-40	65	55, 65	13
Compact HCFB/4-500/H	9140	150	671	2,9	1400	230	70	-40	68	55, 65	16
Compact HCFT/4-250/H	1110	44	73	0,2	1330	400	70	-40	49	55, 65	5
Compact HCFT/4-315/H	2170	63	124	0,3	1340	400	70	-40	55	55, 65	7
Compact HCFT/4-355/H	3550	90	171	0,5	1385	400	70	-40	59	55, 65	8
Compact HCFT/4-400/H	4790	98	250	0,6	1370	400	70	-40	62	55, 65	9
Compact HCFT/4-450/H	6640	130	449	0,8	1380	400	70	-40	65	55, 65	13
Compact HCFT/4-500/H*	9750	170	767	2	1460	400	70	-40	68	55, 65	16
Compact HCFT/4-560/H	12500	180	1051	2,2	1390	400	70	-40	70	55, 65	22
Compact HCFT/4-630/H*	17900	220	1582	2,9	1425	400	70	-40	73	55, 65	25
